Концевой подшипник, крышки, уплотнения на Т10М / Б10М

/
с НДС 22%

Описание

Каталог связан с товарами: 30 из 31 позиций ведут прямо в карточки запчастей.

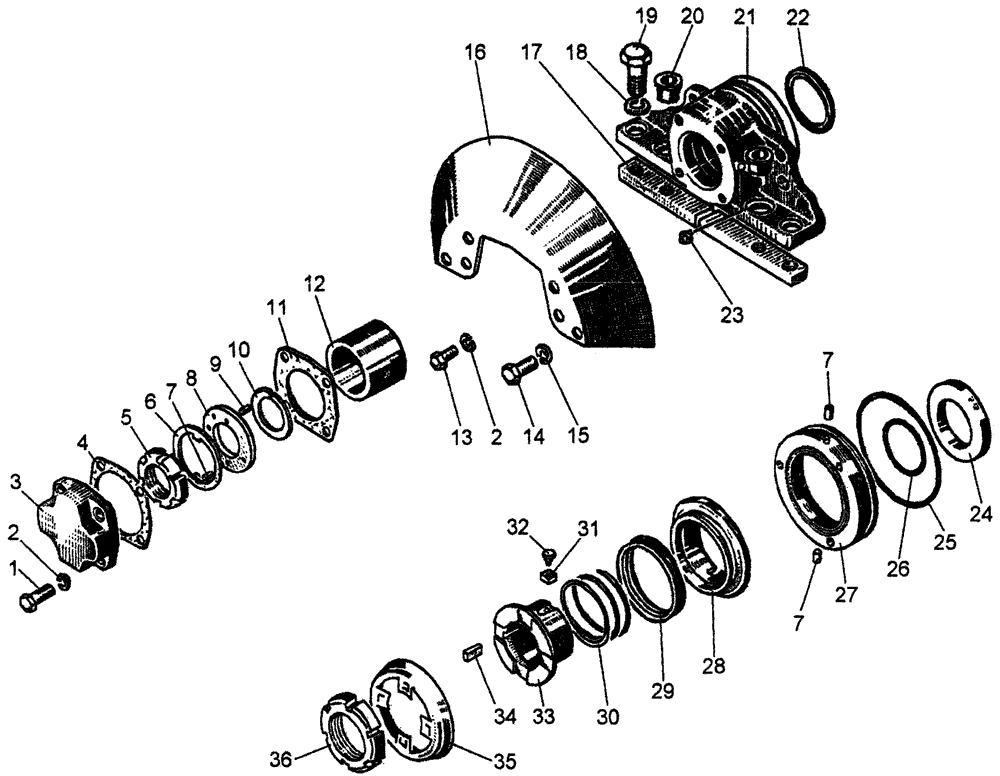

Детали бортового редуктора на Т10М (концевой подшипник, крышки, уплотнения)
#	Номер запчасти	Наименование детали	Кол-во в сборке	Товар	Уточнить
1	700-28-2723	Болт	4	К товару
2	-	Шайба 12 ОТ 65Г 09	26	Уточнить
3	60-19-9	Крышка	1	К товару
4	700-40-2165	Прокладка	3	К товару
5	19457 19457-01	Гайка	1	Открыть 19457 Открыть 19457-01
6	60-19-103СП ¹ 60-19-11	Стопор	1	Открыть 60-19-103СП Открыть 60-19-11
7	700-32-2193	Штифт	3	К товару
8	60-19-104СП ¹ 60-19-10	Фиксатор	1	Открыть 60-19-104СП Открыть 60-19-10
9	700-32-2196	Штифт	1	К товару
10	19458	Прокладка	5	К товару
11	15-19-30	Прокладка	2	К товару
12	18-19-23	Втулка	1	К товару
13	-	Болт M12-6gx25.58.019	8	Уточнить
14	-	Болт М16-8g×30.58.019	4	Уточнить
15	-	Шайба 16 ОТ 65Г 09	31	Уточнить
16	50-19-161	Щиток	2	К товару
17	50-21-265	Планка	4	К товару
18	-	Шайба 20 ОТ 65Г 09	8	Уточнить
19	700-28-2625	Болт	4	К товару
20	21-19-3	Втулка	2	К товару
21	21-19-103СП ² 21-19-1	Подшипник концевой (левый)	1	Открыть 21-19-103СП Открыть 21-19-1
21	21-19-104СП ² 21-19-2	Подшипник концевой (правый)	1	Открыть 21-19-104сп Открыть 21-19-2
22	-	Манжета 2.2-90x120-2 2.2-90x120-1	1	Уточнить
23	-	Масленка 1.3.Ц6	1	Уточнить
24	20-19-28	Кольцо	1	К товару
25	401016	Кольцо уплотнительное	1	К товару
26	-	Кольцо 095-101-36-2-2	1	К товару
27	50-19-96 ³	Диск	1	К товару
28	20-19-19 ³	Диск	1	К товару
29	700-40-2163 ⁴	Манжета	1	К товару
30	700-38-2814 ⁴	Пружина	1	К товару
31	15-19-37 ⁴	Сухарик	2	К товару
32	15-19-36 ⁴	Палец	2	К товару
33	20-19-18 ⁴	Втулка	1	К товару
34	20-19-23	Заглушка	1	К товару
35	15-19-15	Козырек	1	К товару
36	700-30-2017 700-30-2017-01	Гайка	1	Открыть 700-30-2017 Открыть 700-30-2017-01
¹ В сборе с поз. 9. ² В сборе поз. 12. ³ Заказывать комплект 20-19-124СП Уплотнение (в сборе с поз.7). ⁴ Заказывать комплект 20-19-123СП Уплотнение (в сборе с комплектом 20-19-124СП. Уплотнение).
