Кабина для трактора с гидромеханической трансмиссией Т10М Б10М



Кабина для трактора Т10М с гидромеханической трансмиссией
Поделиться
Кабина для трактора Т10М с гидромеханической трансмиссией

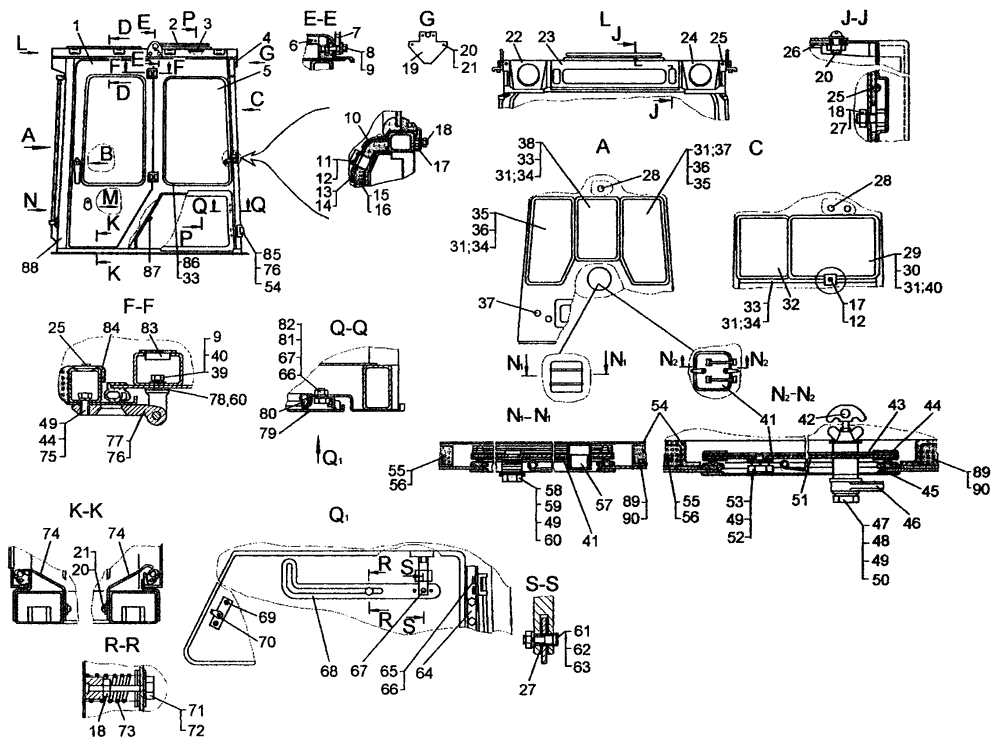

# Номер запчасти Наименование детали Кол-во в сборке
1 64-59-267СП Дверь (правая) 1
64-59-267-01СП Дверь (левая) 1
2 50-59-814СП Установка люка 1
3 700-42-2801 Обечайка 1
4 50-59-1465-02 Накладка 1
5 50-59-1661 1, 4
50-59-1661-01 2 		Стекло 2
6 700-40-9322 Панель 2
7 50-59-1157 Петля 2
8 40912 Кольцо 4
9 - Болт М10-6gх30.58.Ц9.ч 28
10 50-59-1468
700-42-2482 		Накладка 1
11 700-42-2931 Кожух 1
12 700-35-2191 Винт 40; 61 3
13 700-42-2797 Панель 1
14 700-42-2797-01 Панель 1
15 700-40-8899 Обшивка 1
16 700-40-8899-01 Обшивка 1
17 50-59-1078 Прижим 8; 29 3
18 - Гайка М6-7Н.6.Ц9.ч 8
19 50-25-158 Планка 1
20 - Винт ВМ6-6gх16.58.Ц9.ч 16
21 - Шайба 6Т 65Г 09 21
22 700-42-2816-01 Накладка 1
23 50-59-813СП Панель 1
24 700-42-2816 Накладка 1
25 700-35-2191 Винт 40
26 50-59-821СП Пластина 1
27 31356-02 Шайба 30
28 700-40-9305 Пробка 4
29 50-59-1592 1
50-59-1592-01 2 		Стекло 1
64-59-234СП 4 Стеклопакет СПО 5/3-12-5/3 922x642
30 24-59-228-09 Кант 3
31 - Уплотнитель Пр-15 19 м
32 50-59-1591 1
50-59-1591-01 2 		Стекло 1
64-59-233СП 4 Стеклопакет СПО 5/3-12-5/3 642x470
33 24-59-228-07 Кант 4
34 700-40-9486 3 Уплотнитель 1
35 50-59-1589 1
50-59-1589-01 2 		Стекло 2
64-59-236СП 4 Стеклопакет СПО 5/3-12-5/3 952x473
36 24-59-228-08 Кант 2
37 700-40-9486-01 3 Уплотнитель 4
38 50-59-1590 1
50-59-1590-01 2 		Стекло 1
64-59-232СП 4 Стеклопакет СПО 5/3-12-5/3 672x432
39 700-40-2692 Колпачок 2
40 700-40-9486-02 3 Уплотнитель 1
41 50-59-548СП 5
50-59-546СП
50-59-548-01СП 6 		Крышка 1
2
42 50-59-547СП 5 Ручка 2
43 700-42-2693 Панель 1
44 50-59-1285 Окантовка 1
45 700-40-8842-02 Уплотнитель 1
46 24-59-505 Прижим 2
47 50-59-969 5 Прокладка 2
48 - Гайка М10.6.019 5 2
49 - Шайба 10 ОТ 65Г 09 20; 34 3
50 31308-1 5 Шайба 2
51 700-40-9387
700-40-8840 		Панель 1
52 31308-02 Шайба 16; 18 1
53 - Болт М10-6gх18.58.Ц9.ч. 2
54 700-42-2627 4
700-42-2892 6 		Панель 1
55 700-40-8824 Панель 1
56 700-40-8824-08 Панель 1
57 700-40-9449 Пробка 2
58 - Болт М10-6gх35.58.Ц9.ч. 2
59 64-59-247 Планка 1
60 3197-03 Шайба 2
61 - Винт B2.M5-6gx30.58.019 2
62 - Гайка М5-7Н.6.019 2
63 - Шайба 5Т 65Г 09 10
64 64-59-239 Уголок 2
65 - Болт М8-6gx16.88.35.019 8
66 - Шайба 8Т 65Г 09 12
67 64-59-235 Вертлюг 2
68 64-59-236 Стопор 2
69 64-59-246СП Механизм цилиндровый (левый) 1
64-59-246-01СП Механизм цилиндровый (правый) 1
70 Е 39410П26 Винт специальный 2
71 - Болт M8-6gx70.58.019 2
72 700-31-2606 Шайба 2
73 700-38-2659 Пружина 2
74 64-59-272 Порожек 2
75 - Болт М10-6gх25.58.Ц9.ч 12
76 50-59-817СП Шарнир 2
77 50-59-817-01СП Шарнир 2
78 50-59-1489 Пластина 8
79 64-59-245СП
64-59-208СП 		Крышка (левая) 1
64-59-245-01СП
64-59-208-01СП 		Крышка (правая) 1
80 700-40-8842-01 Уплотнитель 2
81 31386-03 Шайба 18
82 - Гайка М8-7Н.6.Ц9.Ч 6
83 700-42-2659 Заглушка 4
84 700-42-2813 Заглушка 4
85 64-59-211СП 1 Защелка 2
50-59-440СП 2
86 700-40-7716-06 Уплотнитель 2
87 64-59-259 Язычок 2
88 64-59-216-08СП Каркас 1
64-59-216-10СП 3 1
89 700-40-8823 Панель 1
90 700-40-8823-08 Панель 1
1 Для заказа комплект стекол 50-59-840СП.
2 Для заказа комплект стекол 50-59-481СП.
3 Для установки стеклопакетов.
4 Для заказа комплект стеклопакетов 64-59-242СП.
5 Для трактора с пусковым двигателем.
6 Для трактора с электростартерной системой пуска.
7 Для трактора c ROPS-FORS.

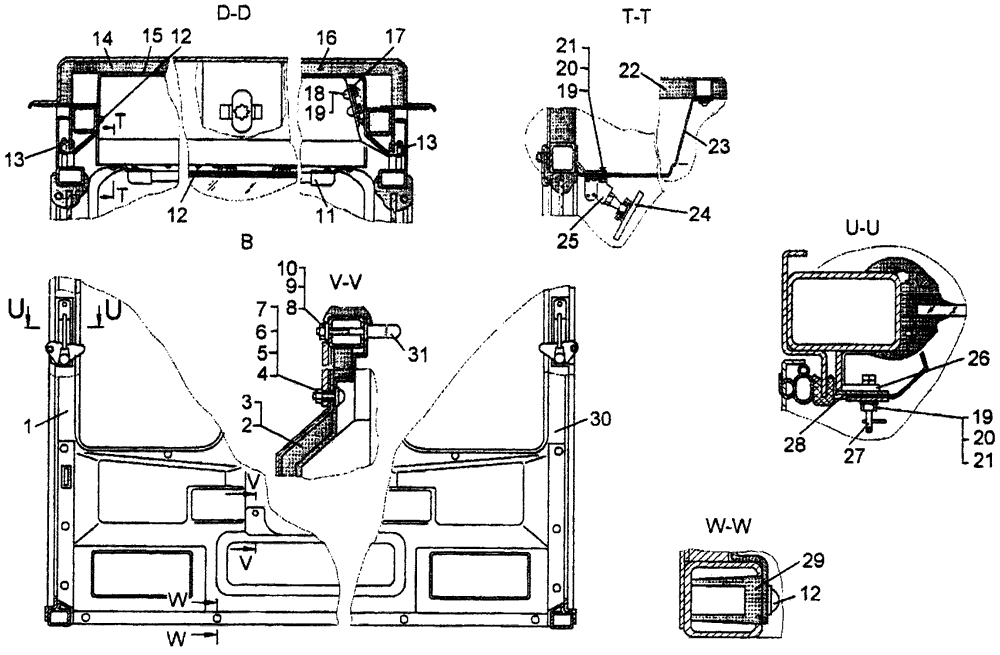

# Номер запчасти Наименование детали Кол-во в сборке
1 700-42-2982 Панель 1
2 700-40-8838-01 Панель 1
3 700-40-8838 Панель 1
4 - Винт ВМ8-6gх35.58.Ц9.ч 2
5 - Гайка М8-7Н.6.Ц9.ч 6
6 - Шайба 8Т 65Г 09 12
7 31386-03 Шайба 18
8 - Гайка М10-7Н.6.Ц9.ч 8
9 - Шайба 10 ОТ 65Г 09 18
10 31308-02 Шайба 4
11 64-59-217СП Солнцезащитная шторка. Комплект 1
12 700-35-2191 Винт 40
13 700-40-8842 Уплотнитель 2
14 700-40-8828 Панель 1
15 700-42-2799 Панель 1
16 700-40-8830 Панель 1
17 50-59-480СП Планка 2
18 - Винт ВМ6-6gх16.58.Ц9.ч 16
19 31358-02 Шайба 30
20 - Болт М6-6gx20.88.35.019 4
21 - Шайба 6Т 65Г 09 14
22 700-40-9323 Панель 1
23 700-42-2603 Кожух 1
24 50-59-650СП Зеркало 1
25 50-59-415П Опора 1
26 64-59-274СП Планка 2
27 64-59-280 Скоба 2
28 64-59-315 Прокладка 6
29 700-42-2660 Пробка 5
30 700-42-2982-01 Панель 1
31 50-59-630СП Поручень 1

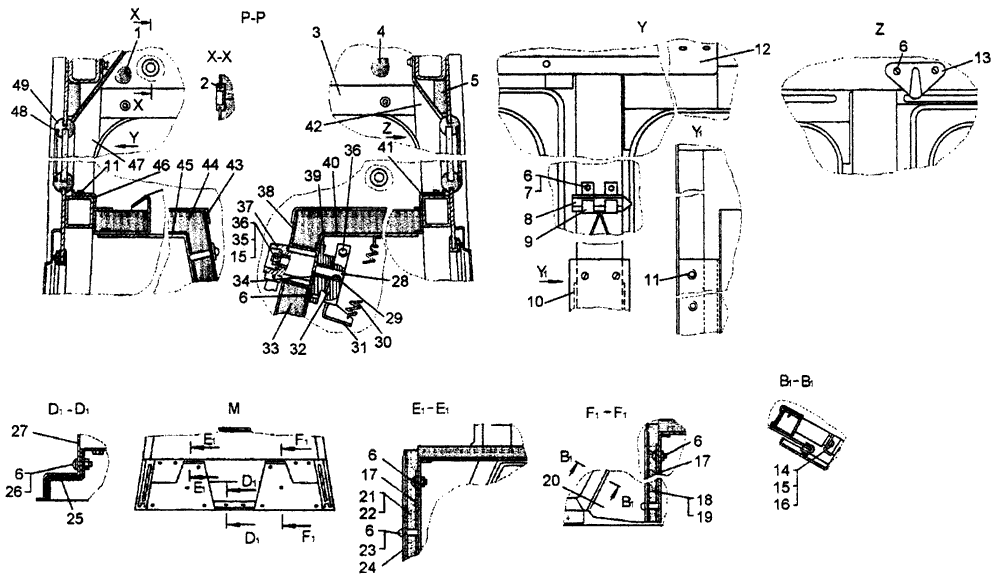

# Номер запчасти Наименование детали Кол-во в сборке
1 700-40-8831 Панель 1
2 700-40-9032 Пробка 3
3 700-42-2800 Кожух 1
4 700-40-8832 Панель 1
5 700-40-9730-01 Панель 1
6 - Винт ВМ6-6gх16.58.Ц9.ч 49
7 - Шайба 6Т 65Г 09 36
8 50-59-733СП Молоток 1
9 50-59-1496 Скоба 2
10 64-59-210СП Кронштейн 1
11 700-35-2191 Винт 86
12 700-42-2798 Накладка 1
13 700-42-2470 Крючок 1
14 31386-03 Шайба 1
15 - Шайба 8Т 65Г 09 6
16 - Винт ВМ8-6gx22.58.Ц9.ч 1
17 64-59-159 Крышка 2
18 700-40-8904 Панель 1
19 700-40-8904-01 Панель 1
20 700-42-2554 Стенка 1
21 700-40-8905 Панель 1
22 700-40-8905-01 Панель 1
23 Е 3941 ОП26 Винт 4
24 700-42-2553 Стенка 1
25 700-40-8906 Панель 1
26 31358-02 Шайба 30
27 64-59-111 Накладка 1
28 64-59-102 Валик 1
29 700-34-2021
- 		Шпонка сегментная
Шпонка 4x65 		1
30 700-38-2089 Пружина 1
31 64-13-104 Рамка 1
32 32205 Штифт 1
33 700-40-8901 Обшивка 1
34 64-13-107 Проставка 2
35 31365-02 Шайба 1
36 - Болт М8-6gх25.88.35.Ц9.ч 2
37 64-13-147СП Рычаг 1
38 700-42-2551 Боковина 1
39 64-13-148СП Фланец 1
40 700-40-8900 Панель 1
41 700-42-2548 Накладка 1
42 700-42-2796-01 Панель 1
43 700-42-2550 Боковина 1
44 700-40-8903 Обшивка 1
45 700-40-8902 Панель 1
46 700-42-2549 Накладка 1
47 700-42-2796 Панель 1
48 24-59-228-07 Кант 2
49 700-40-7716-06 Уплотнитель 2



...

...
