Площадка трактора с гидромеханической трансмиссией Т10М Б10М



Поделиться

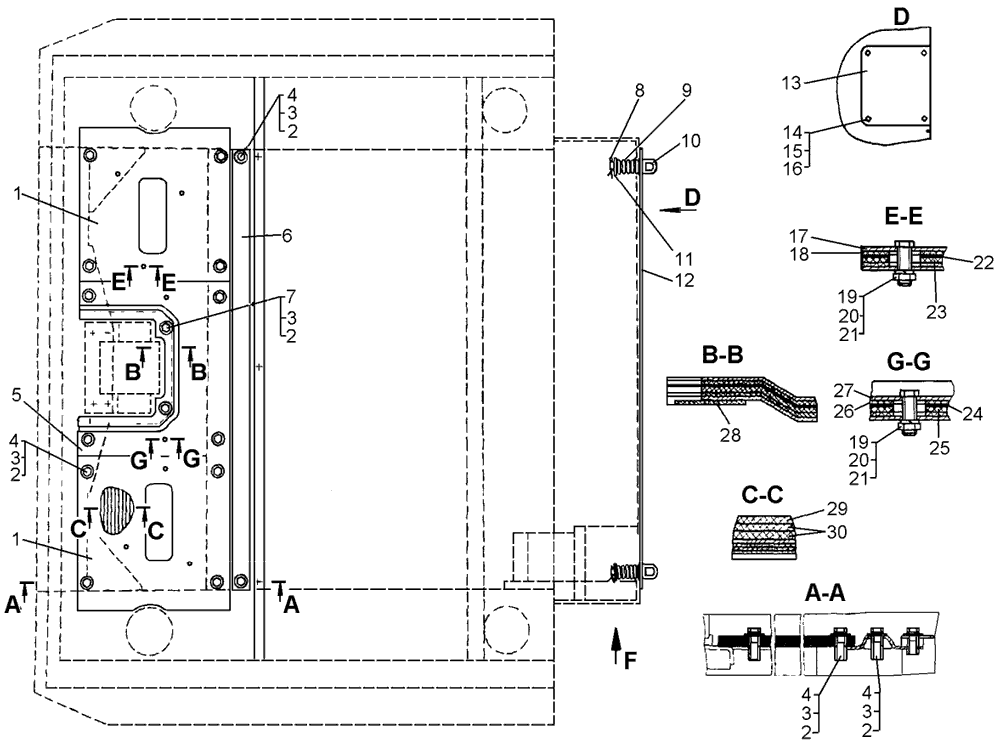

Площадка для трактора Т10М с гидромеханической трансмиссией
#Номер запчастиНаименование деталиКол-во в сборке
-64-24-6СП
64-24-6-05СП 1
Площадка
(для трактора с гидромеханической трансмиссией)
1
164-24-151СППанель2
2-Болт М12-6g×45.58.01912
331372Шайба14
4-Шайба 12 ОТ 65Г 0914
564-24-152СППанель1
664-24-142СПБалка1
7-Болт М12-6g×35.58.0192
8-Шплинт 3,2×18.0194
938385Пружина4
1018-25-32Упор4
1118-25-31Шайба-колпачок4
1250-24-400Щиток1
1350-24-393Крышка1
14-Болт М6-6g×16.58.0194
15-Шайба 6Т 65Г 094
16-Гайка М6-7Н.6.0194
1764-24-107 2Панель4
18700-40-7821 2Прокладка4
19-Болт М8-6g×30.88.35.0196 2, 3 3
20-Шайба 8Т 65Г 094 1, 6 2, 3 3
21-Гайка М8-7Н.6.0194 1, 6 2, 3 3
22700-40-7908 2Панель2
23700-40-7908-01 1Панель2
24700-40-7907 3Панель1
25700-40-7907-01 3Панель1
26700-40-7820 3Прокладка1
2764-24-108 3Панель1
28700-40-7909Прокладка1
29700-40-7823-01Коврик1
30700-40-8203Подкладка2
3148-24-109СП 1Щиток1
32-Болт М8-6g×25.88.35.019 14
333197 1Шайба2
3431386 1Шайба4
35-Болт М20×50.88.35.019 14
36-Шайба 20 ОТ 65Г 09 14
3731109 1Шайба4
1 Для болотоходного трактора.
2 Входит в 64-24-151СП Панель.
3 Входит в 64-24-152СП Панель.
