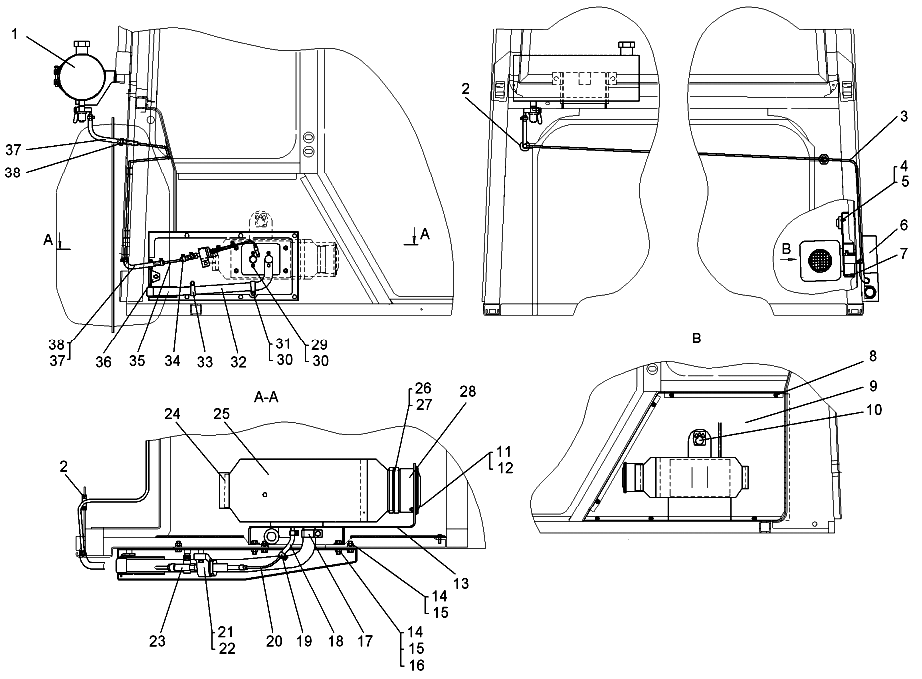

Установка отопителя AIRTRONIC D4 трактора с механической трансмиссией Т10М Б10М
| # | Номер запчасти | Наименование детали | Кол-во в сборке |
| 700-07-28СП |
Установка отопителя «AIRTRONICD4» (для трактора с механической трансмиссией) |
||
| 1 | 700-07-18СП | Установка топливного бачка | 1 |
| 2 | 41879 | Кольцо | 3 |
| 3 | 700-07-531 | Трубка | 1 |
| 4 | - | Винт В.МЗ-6g×16.58.016 | 1 |
| 5 | - | Гайка М3-6Н.6.016 | 1 |
| 6 | 700-07-340СП | Кожух | 1 |
| 7 | 700-40-9032 | Пробка | 3 |
| 8 | 700-35-2191 | Винт самонарезающий самосверлящий 4,2x19 | 7 |
| 9 | 700-07-53 | Облицовка | 1 |
| 10 | 22 1000 32 07 00 1 | Мини-регулятор «AIRTRONICD4» 12V/24V | 1 |
| 11 | - | Винт В.М4-6g×12.58.016 | 4 |
| 12 | - | Гайка М4-7Н.6.016 | 4 |
| 13 | 700-07-339СП | Подставка | 1 |
| 14 | - | Гайка М8-7Н.6.019 | 10 |
| 15 | - | Шайба 8Т 65Г 09 | 10 |
| 16 | 31386 | Шайба | 10 |
| 17 | - | Хомут STABIL 26-28 1 | 1 |
| 18 | - | Топливный шланг 3,5х3 d=5мм (L=70mm) 1 | 2 |
| 19 | - | Хомут Gemi 9 1 | 4 |
| 20 | - | Топливная трубка d=1,5 мм (L=200mm) 1 | 1 |
| 21 | 22 4518 01 24V 1 | Дозировочный насос | 1 |
| 22 | 22 1000 50 04 00 1 | Хомут ЕРОМ 5 DE | 1 |
| 23 | - | Топливный шланг 5x3 d=5мм (L=70мм) 1 | 1 |
| 24 | 25 1552 05 01 00 1 | Решетка 075 | 1 |
| 25 | 25 2114 05 00 00 | Отопитель «AIRTRONIC D4» | 1 |
| 26 | - | Рукав гибкий 090 (L=50мм) 1 | 1 |
| 27 | - | Хомут червячный SGT 70-90/9 1 | 2 |
| 28 | 20 1609 80 09 00 1 | Дифузор 090 | 1 |
| 29 | - | Гайка М6-7Н.6.019 | 4 |
| 30 | - | Шайба 6Т 65Г 019 | 8 |
| 31 | - | Болт M6-6g×14.88.35.019 | 4 |
| 32 | - | Газоотводящая трубка снаконечником (L=1000мм) 1 | 1 |
| 33 | - | Хомут RS 1-28 1 | 2 |
| 34 | - | Хомут Gemi 11 1 | 2 |
| 35 | Топливная трубка d=2 мм (L=200mm) 1 | 1 | |
| 36 | 700-07-341 СП | Кронштейн | 1 |
| 37 | 700-07-532 | Трубка | 2 |
| 38 | - | Хомут Gemi 14 1 | 4 |
| 1 Из комплекта отопителя «AIRTRONIC D4». | |||
