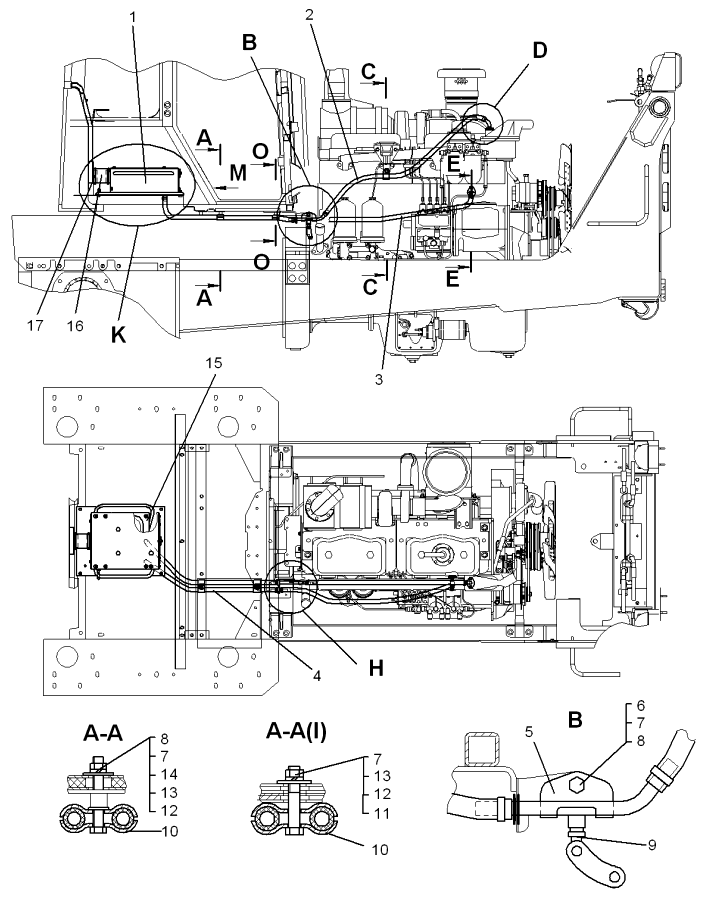

Система отопления и вентиляции Т10М Б10М
| # | Номер запчасти | Наименование детали | Кол-во в сборке |
|
64-47-31СП 64-47-31-01СП 1 64-47-31-03СП 3 64-47-32СП 2 64-47-32-01СП 2, 1 64-47-32-04СП 2, 3 |
Система отопления и вентиляции | 1 | |
| 1 |
64-47-158СП 64-47-172СП 2 |
Установка отопителя «ZENITH 8000» Установка отопителя и воздуховодов |
1 1 |
| 2 | 700-46-2123-02 | Рукав | 2 |
| 3 | 700-46-2123-03 | Рукав | 1 |
| 4 | 700-46-2123-10 | Рукав | 2 |
| 5 | 50-47-137СП | Патрубок | 1 |
| 6 | - | Болт M12-6g×25.58.019 | 2 |
| 7 | - | Шайба 12 ОТ 65Г 09 | 8, 4 2, 4 4 |
| 8 | 3135-1 | Шайба | 1, 3 2 |
| 9 | - | Кран ПС 7-2 | 1 |
| 10 | 50-60-230 | Прижим | 4 |
| 11 | 28648 4 | Болт | 1 |
| 12 | — | Гайка М12-7Н.6.019 | 2 |
| 13 | 31372 | Шайба | 2, 3 2 |
| 14 | - | Болт M12-6g×80.58.019 2 | 2 |
| 15 | 64-47-171 4 | Пластина | 1 |
| 16 | VINI DN-80 | Рукав гибкий ∅80 L=130мм | 1 |
| 17 | - | Хомут червячный SGT 70-90/9 | 2 |
| I - Для трактора с механической трансмиссией. | |||
|
1 Для тропиков. Детали поз. 2-6. 8-14 для тропиков не устанавливаются. 2 Для трактора с гидромеханической трансмиссией. 3 При установке подогревателя Thermo 90 STD Webasto. 4 Для трактора с механической трансмиссией. |
|||

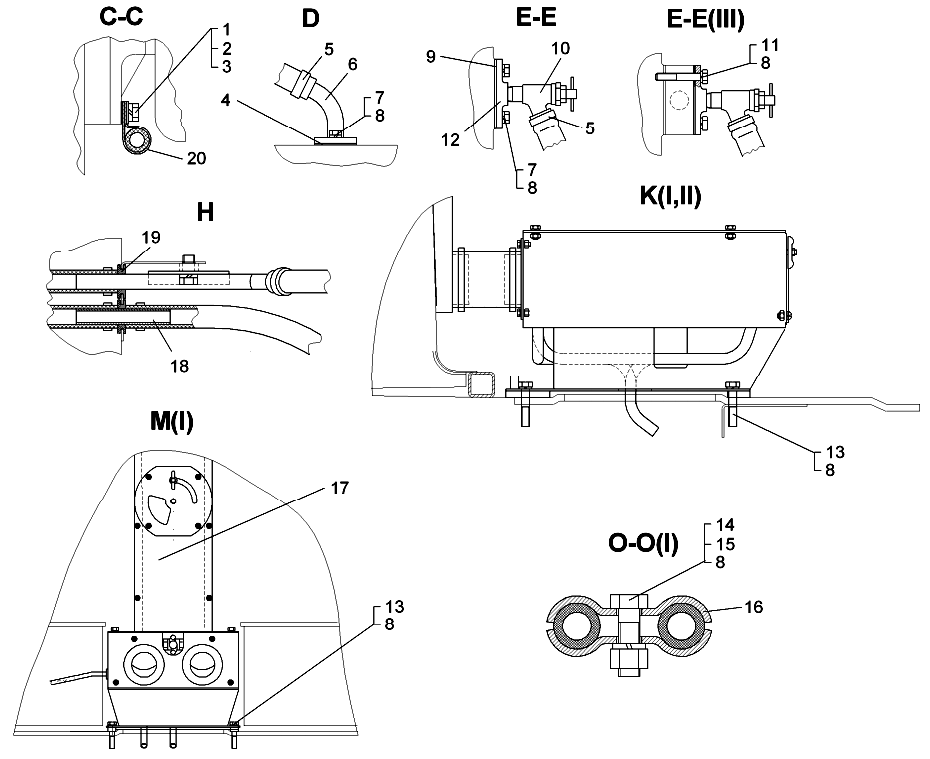

| # | Номер запчасти | Наименование детали | Кол-во в сборке |
| 1 | - |
Болт M12-6g×25.58.019 |
|
| 2 | - | Шайба 12 ОТ 65Г 09 | 8, 4 2, 4 4 |
| 3 | 31372 | Шайба | 2, 3 2 |
| 4 | 700-40-2969 | Прокладка | 1 |
| 5 | - | Хомут червячный SGT 20-32/9 | 8 |
| 6 | 50-47-111 СП | Патрубок | 1 |
| 7 | - | Болт M8-6g×20.88.35.019 | 4 |
| 8 | - | Шайба 8Т 65Г 09 | 4 |
| 9 | 40984 | Прокладка | 1 |
| 10 | - | Кран ВС-11 | 1 |
| 11 | - | Болт M8-6g×50.58.019 3 | 2 |
| 12 | 50-47-31 | Фланец | 1 |
| 13 | - | Болт M12-6g×45.58.019 4 | 4 |
| 14 | - | Болт M12-6g×40.58.019 4 | 1 |
| 15 | - | Гайка М12-7Н.6.019 | 2 |
| 16 | 50-60-230 | Прижим | 4 |
| 17 | 64-47-159СП 4 | Установка воздуховодов | 1 |
| 18 | 64-47-106-01 | Трубка | 1 |
| 19 | 41879 | Кольцо | 2 |
| 20 | 700-41-3022 | Хомутик | 1 |
|
I - Для трактора с механической трансмиссией. II - Для тропиков. III - При установке подогревателя Thermo 90 STD Webasto. |
|||
|
1 Для тропиков. Детали поз. 2-6. 8-14 для тропиков не устанавливаются. 2 Для трактора с гидромеханической трансмиссией. 3 При установке подогревателя Thermo 90 STD Webasto. 4 Для трактора с механической трансмиссией. |
|||
