Тележка гусениц 7-ми катковая  ↓

Тележка гусениц 7-ми катковая Т-170 Б-170



Поделиться

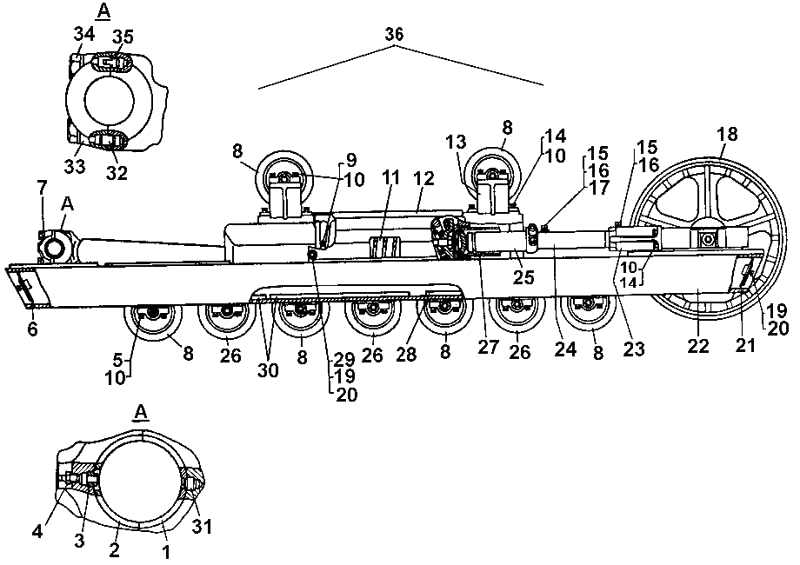

Тележка гусениц 7-ми катковая болотоходных тракторов Т-170
Поз. Номер по каталогу Наименование детали
0 20-21-127СП Рама тележки левая
1 21690 Вкладыш
2 21927 Вкладыш
3 21692 Штифт крышки пяты
4 Масленка 1.3.Ц6
5 700-28-2316 Болт
6 50-21-87 Крышка
7 30 65Г 09 Шайба
8 Каток однобортный 24-21-169СП
9 М20х50.88.019 Болт
10 Шайба 20 ОТ 65Г 09
11 Механизм сдавания 20-21-132СП
12 Щиток 50-21-128
13 Кронштейн 20-21-64
14 Болт 28234
15 60-21-8 Стопор
16 Шайба 16 ОТ 65Г 09
17 Шайба 31477
18 Колесо натяжное 24-21-146СП
19 М12х25.58.019 Болт
20 12 ОТ 65Г 09 Шайба
21 50-21-86 Крышка
22 20-21-128СП Рама тележки правая
23 Вилка 50-21-63
24 Проставка 20-21-135СП
25 Механизм натяжения 50-21-134СП
26 Каток двубортный 24-21-170СП
27 Фланец 24-21-150СП
28 Планка 50-21-163
29 31372 Шайба
30 Планка 50-21-162
31 21691 Штифт пяты
32 32202 Штифт
33 Крышка пяты 50-21-115
34 700-28-2296 Болт
35 700-32-2152 Штифт
36 20-21-107СП Тележка гусеницы левая Т-170Б.00 и Т-170Б.01
