Четырехзвенник Т-170 Б-170



Поделиться

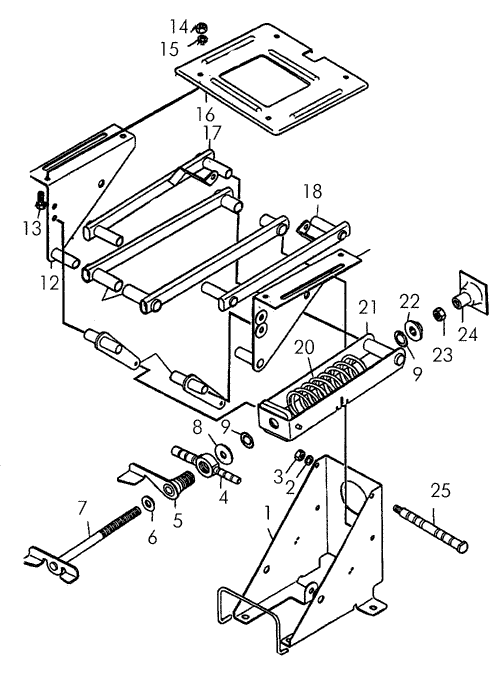

Четырехзвенник Т-170
Поз.НаименованиеАртикулКол-во в сборке
1Кронштейн50-23-203СП1
2Шайба12ОТ65Г094
3ГайкаМ12Х6.0194
4Ось50-23-1931
5Звено50-23-174СП1
6Подшипник 81031
7Тяга50-23-206СП1
8Накладка50-23-1962
9УпорА31.00.109-013
10Звено50-23-180СП2
11Звено50-23-171СП2
12Опора50-23-205СП1
13БолтМ8Х16.58.0194
14ГайкаМ8Х6.0194
15Шайба8Т65Г094
16Панель50-23-2571
17, 18Звено50-23-211СП2
19Опора50-23-204СП1
20ПружинаА31.00.1101
21Вилка50-23-209СП1
22Накладка50-23-1962
23Гайка 30132
24Вставка50-23-210СП1
25Тяга50-23-193СП4
