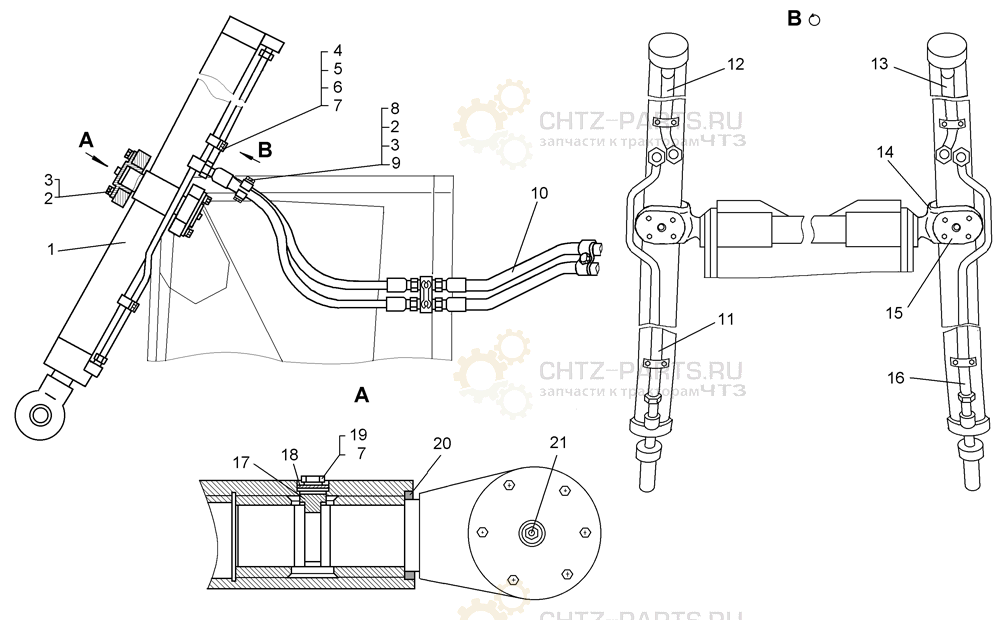

Установка гидроцилиндров Е, Е1, В, К, В4, Д, Д3 на Б10М
Поз. Обозначение Наименование Кол-во
1 131-26-108-02СП Гидроцилиндр 2
2 2816 Болт 22
3 Шайба 12 ОТ 65Г 09 22
4 50-26-879 Бугель 6
5 42212 Муфточка 6
6 Болт М6×35.88.35.019 12
7 Шайба 6Т 65Г 09 16
8 50-60-230 Прижим 4
9 3011 Гайка 2
10 64-26-27-1СП;
64-26-27-05СП
Рукав с защитой 4
11 64-26-271СП Труба 1
12 64-26-270-01СП Труба 1
13 64-26-270СП Труба 1
14 64-26-164 Вилка 2
15 74-26-9 Крышка 4
16 64-26-271-01СП Труба 1
17 64-26-165 Стопор 2
18 64-26-166 Крышка 2
19 Болт М6-6g×20.88.35.019 4
20 700-40-9326 Манжета 2
21 Масленка 1.3.Ц6 4



...

...
