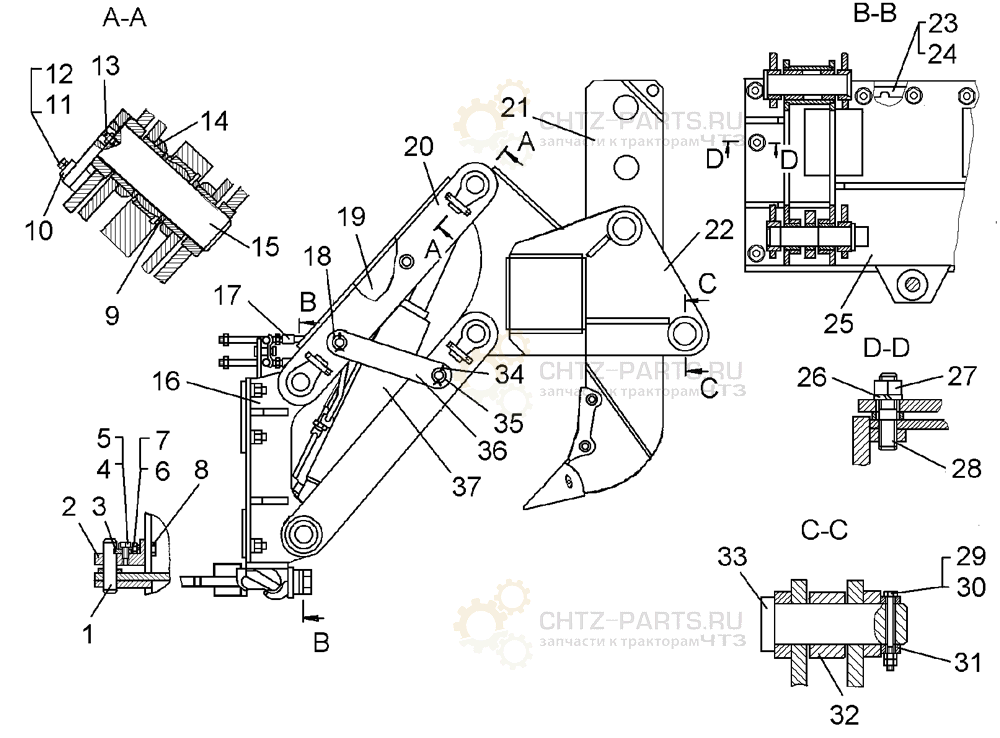

Рыхлительное оборудование 10Р и 10Н на Б10М
Поз. Обозначение Наименование Кол-во
50-50-1СП 1 Оборудование рыхлительное 10Р (трехзубый) 1
50-50-4СП 2 Оборудование рыхлительное 10Н (однозубый) 1
1 20445 Ось кронштейна 1
2 20444 Кронштейн передний 1
3 20446 Планка стопорная 1
4 Болт М12×1,25-8g×25.58.019 1
5 700-31-2482 Шайба 1
6 Гайка М24.6.019 4
7 Шайба 24Т 65Г 09 4
8 Болт М24-8g×75.88.45.019 4
9 50-50-302 Кольцо 8
10 50-50-11 Пластина 8
11 Болт М10-6g×25.58.019 16
12 Шайба 10 ОТ 65Г 09 16
13 Масленка 1.3Ц6 8
14 50-50-5;
50-50-5-1
Втулка 8
15 50-50-107СП Ось 8
16 50-50-103СП Рама опорная 1
17 64-26-27-06СП Рукав с защитой 1
18 50-50-247СП 1;
50-50-249СП 2
Оборудование рыхлительное 1;
1
19 50-50-143СП Тяга 1
20 50-50-144СП Тяга 1
21 50-50-104СП Зуб 3 1; 1 2
22 50-50-105СП 1;
50-50-210СП 2
Балка 1
23 50-50-216 Прокладка 4
24 50-50-217 Прокладка 4
25 50-50-248СП Рама опорная 1
26 Шайба 30 65Г 09 13
27 30230 Гайка 13
28 29338 Шпилька 13
29 Болт М10-6g×120.58.019 6
30 Гайка М10.6.019 12
31 50-50-170 Кольцо 6
32 50-50-42 Упор 3
33 50-50-169 Палец 6
34 Шплинт 6,3×63,019 4
35 700-31-2081 Шайба 4
36 50-50-91 Стопор 2
37 50-50-220СП Установка гидроцилиндров 1
1 Для рыхлительного оборудования 10Р.
2 Для рыхлительного оборудования 10Н.



...

...
