Установка гидроцилиндров и трубопроводов на РО Р и Н Б10М



Поделиться

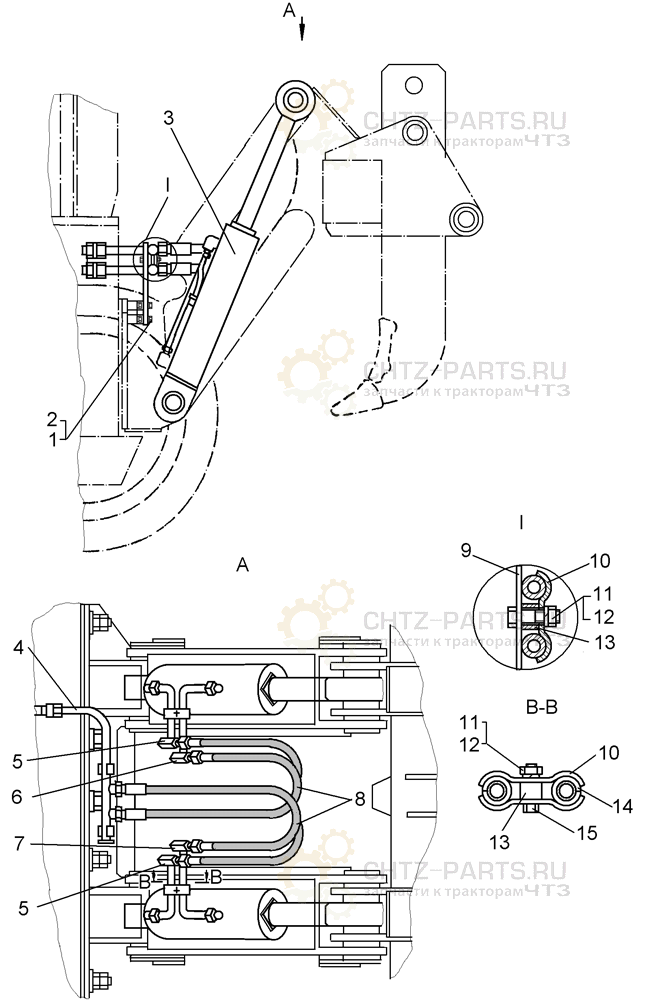

Установка гидроцилиндров и трубопроводов Р и Н на Б10М
Поз. Обозначение Наименование Кол-во
1 М10-6g×25.58.019 Болт 4
2 10 ОТ 65Г 09 Шайба 4
3 Гидроцилиндр 50-50-225СП 2
4 50-50-126СП Труба 2
6 50-50-146СП Труба 1
7 50-50-147СП Труба 1
8 Рукав с защитой 64-26-27-06СП;
64-26-27-01СП
4
9 50-50-135СП Кронштейн 2
10 Прижим 50-60-230 6
11 3011 Гайка 4
12 12 ОТ 65Г 09 Шайба 4
13 41832 Втулка 4
14 42212 Муфточка 4
15 М12-6g×45.58.019 Болт 2
