Редуктор 71-44-101СП, 71-44-102СП ТР12 ТР20

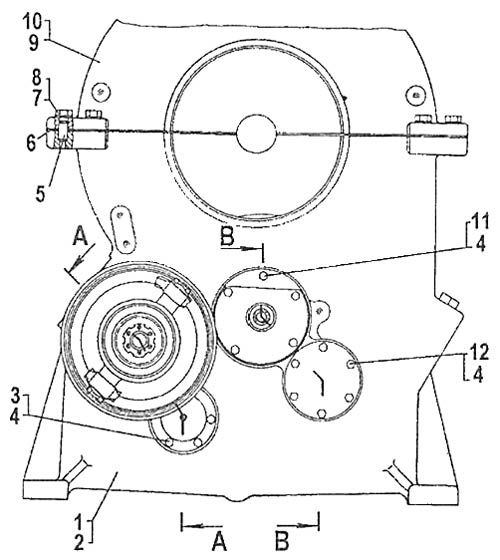

Редуктор 71-44-101СП, 71-44-102СП
Поз.	Обозначение	Наименование	Кол-во
1	71-44-1	Корпус	1
2	74-44-3	Корпус	1
3	М10-6gх25.58.019	Болт	16
4	10 ОТ 65Г 09	Шайба	112
5	3262	Штифт	4
6	700-40-8596	Прокладка	2
7	700-28-2578	Болт	24
8	24 ОТ 65Г 09	Шайба	24
9	71-44-2	Крышка	1
10	71-44-4	Крышка	1
11	М10-6gх30.58.019	Болт	44
12	М10x35.58.019	Болт	20

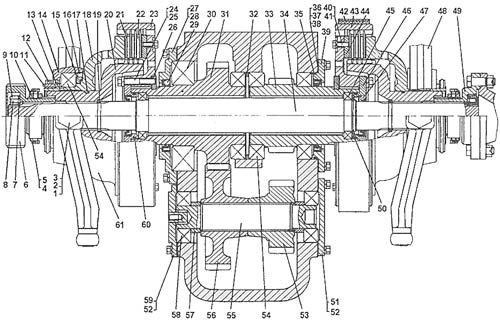

Редуктор 71-44-101СП
Поз.	Обозначение	Наименование	Кол-во
1	71-44-120СП	Рычаг	2
2	71-44-52	Палец	2
3	Шайба стопорная 31317		4
4	КО 1.6	Проволока	0,5м
5	28447	Болт	4
6	71-44-130-01	Полумуфта	1
7	62-14-59	Пластина	3
8	В.М8х16.14Н	Винт	4
9	700-30-2264	Гайка	3
10	71-44-129	Втулка	2
11	700-35-542	Винт	2
12	700-30-2412	Гайка	2
13	71-44-126	Втулка	2
14	28-16-11-01	Корпус подшипника	2
15	71-44-41	Кольцо	2
16	Кольцо пружинное 700-58-2003		2
17	700-40-2940	Кольцо	2
18	71-44-97	Диск нажимной	2
19	71-44-49	Кольцо	3
20	71-44-127	Барабан ведущий	2
21	Диск 71-44-124СП		6
22	Диск 71-44-34		4
23	71-44-70	Барабан	1
24	М10х55.58.019	Болт	16
25	10 ОТ 65Г 09	Шайба	56
26	71-44-94	Кольцо	2
27	71-44-21	Крышка	1
28	700-40-8593	Прокладка	1
29	2.1-100x125-4	Манжета	2
30	221	Подшипник	1
31	71-44-58	Колесо зубчатое	1
32	71-44-38	Кольцо	1
33	71-44-59	Колесо зубчатое	1
34	71-44-128	Вал ведущий	1
35	303-12	Кольцо	1
36	71-44-134	Прокладка регулировочная	3
37	71-44-134-01	Прокладка регулировочная	5
38	71-44-134-02	Прокладка регулировочная	3
39	71-4-139	Крышка	1
40	М8-6gх25.88.35.019	Болт	18
41	8Т 65Г 09	Шайба	18
42	Лента тормозная 71-44-148СП		1
43	71-44-69	Барабан	1
44	71-44-150	Кольцо	2
45	1000911	Подшипник	2
46	71-44-92	Корпус	2
47	2.1-50x70-1	Манжета	2
48	71-44-108СП	Диск нажимной	1
49	71-44-100	Полумуфта	1
50	700-58-2102	Кольцо	1
51	71-44-23	Крышка	1
52	700-40-8594	Прокладка	2
53	71-44-8	Колесо зубчатое	1
54	120	Подшипник	4
55	71-44-13	Вал	1
56	71-44-7	Колесо зубчатое	1
57	71-44-35	Втулка	2
58	Подшипник 308		2
59	71-44-109СП	Крышка	1
60	700-40-3123	Кольцо	2
61	71-44-107СП	Диск нажимной	1

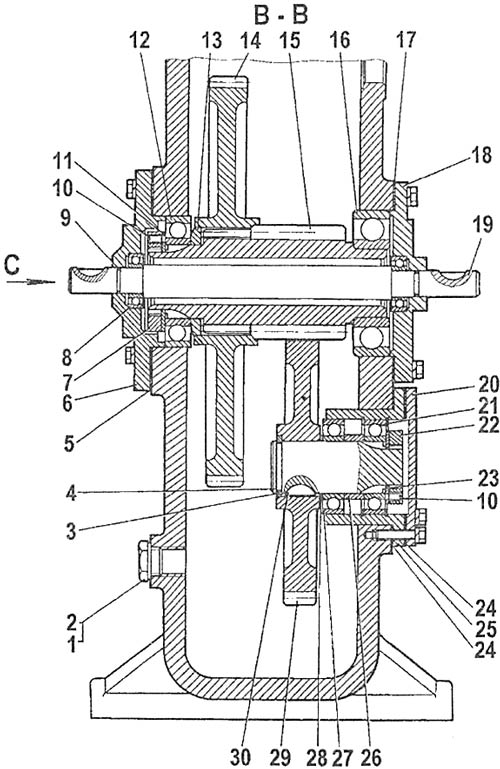

Редуктор 71-44-102СП
Поз.	Обозначение	Наименование	Кол-во
1	700-37-2154	Пробка	6
2	27x35	Кольцо	6
3	71-44-49	Кольцо	2
4	71-44-50	Вал	2
5	700-40-8597	Прокладка	2
6	71-44-25; 71-44-27	Крышка	2
7	700-30-2401	Гайка	2
8	205	Подшипник	4
9	20-25-30-2-2	Кольцо	4
10	В.М8х16.14Н	Винт	8
11	71-44-44	Пластина	6
12	214	Подшипник	2
13	71-44-36	Кольцо	2
14	71-44-99	Кольцо зубчатое	2
15	71-44-98	Шестерня	2
16	313	Подшипник	2
17	700-40-8595	Прокладка	2
18	71-44-26	Крышка	1
18	71-44-24	Крышка	1
19	71-44-31	Валик	2
20	71-44-28	Крышка	2
21	700-58-2563	Кольцо	4
22	700-30-2264	Гайка	6
23	62-14-59	Пластина	6
24	700-40-8599	Прокладка	4
25	71-44-29	Корпус	2
26	71-44-30	Втулка	2
27	210AK	Подшипник	4
28	71-44-32	Втулка	2
29	71-44-12	Колесо зубчатое	2
30	700-34-2051	Шпонка сегментная	2

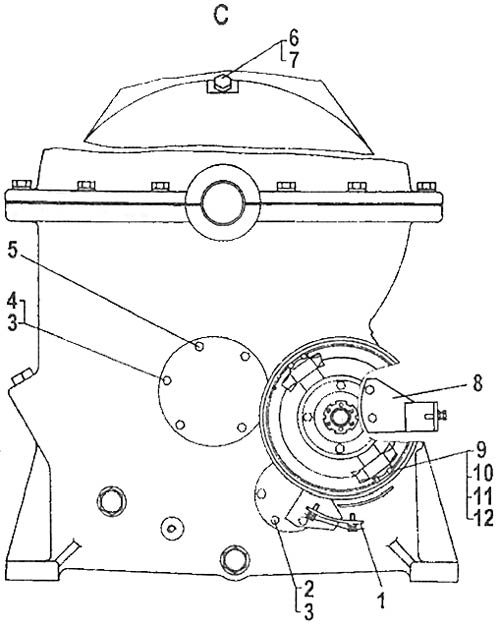

Редуктор -101СП -102СП
Поз.	Обозначение	Наименование	Кол-во
1	71-44-116СП	Упор	1 1
2	М10-6gх25.58.019	Болт	16
3	10 ОТ 65Г 09	Шайба	112
4	М10x30.58.019	Болт	44
5	ВМ10-6gх22.58.019	Винт	2
6	18-26-286СП	Сапун	2
7	700-40-2631-01	Прокладка	2
8	71-44-144СП	Упор	1
9	71-44-51	Палец	4
10	Шайба 31543		4
11	700-37-2283	Пробка	4
12	1.3Ц6	Масленка	4

...
