Блок радиаторов Б12



Блок радиаторов на Б12
Поделиться

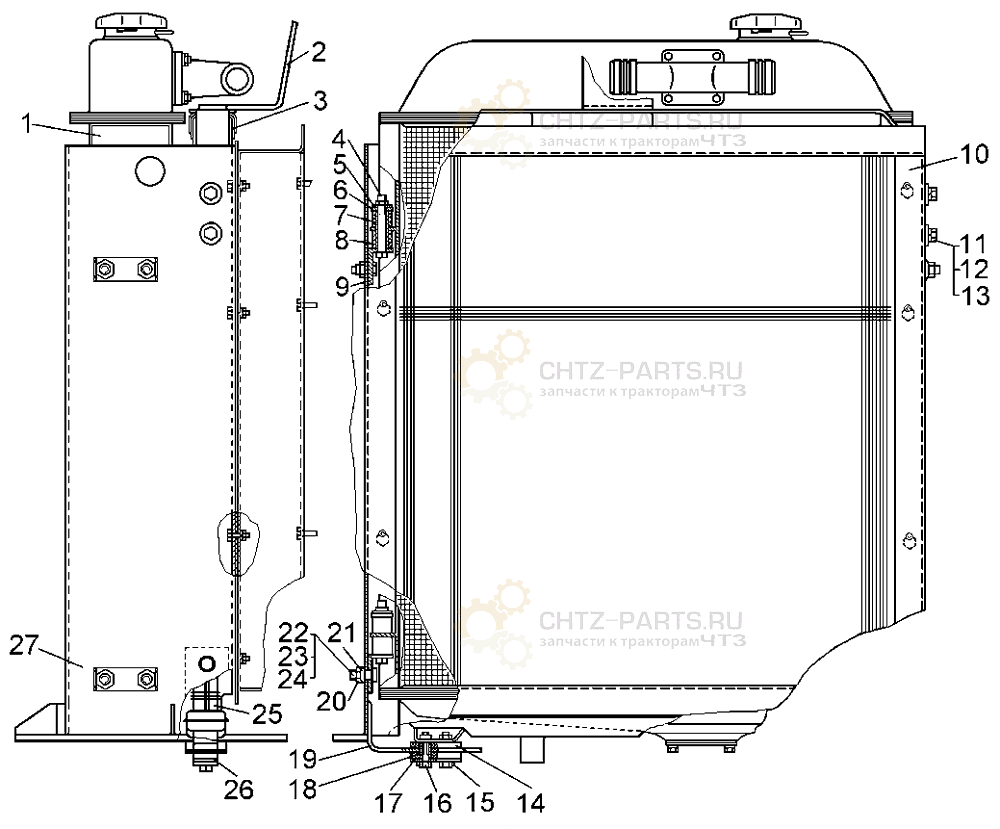

Блок радиаторов на Б12
Поз. Обозначение Наименование Кол-во
- 64-08-15СП Блок радиаторов -
1 64-08-320-02СП Радиатор водяной 1
2 64-08-286СП Крышка 1
3 700-40-8118-01 Уплотнение 1
4 – Гайка М10 8
5 21-08-86 Пластина 4
6 24-08-160 Планка 4
7 24-08-171 Втулка 8
8 700-40-4915-1 Амортизатор 8
9 24-08-174СП Уголок 4
10 64-08-283СП Боковина 1
11 – Болт М10-6g×25.58.019 4
12 – Шайба 10 ОТ 65Г 09 4
13 3197 Шайба 10×3.02.3кп.019 12
14 700-40-9177 Амортизатор 4
15 64-08-381 Пластина стопорная 2
16 – Болт М10-6g×45.58.019 4
17 50-08-149 Накладка 2
18 18-26-538 Втулка 4
19 64-08-285СП Опора 1
20 3011 Гайка 8
21 24-08-164 Пластина 4
22 – Болт М12-6g×30.58.019 4
23 – Шайба 12ОТ 65Г 09 8
24 – Шайба 12×2.01.10.019 4
25 64-09-131СП Радиатор масляный 1
26 64-08-437 Опора 1
27 64-08-284СП Боковина 1
