Гидросистема питания, управления и смазки ГМТ Б12



Поделиться

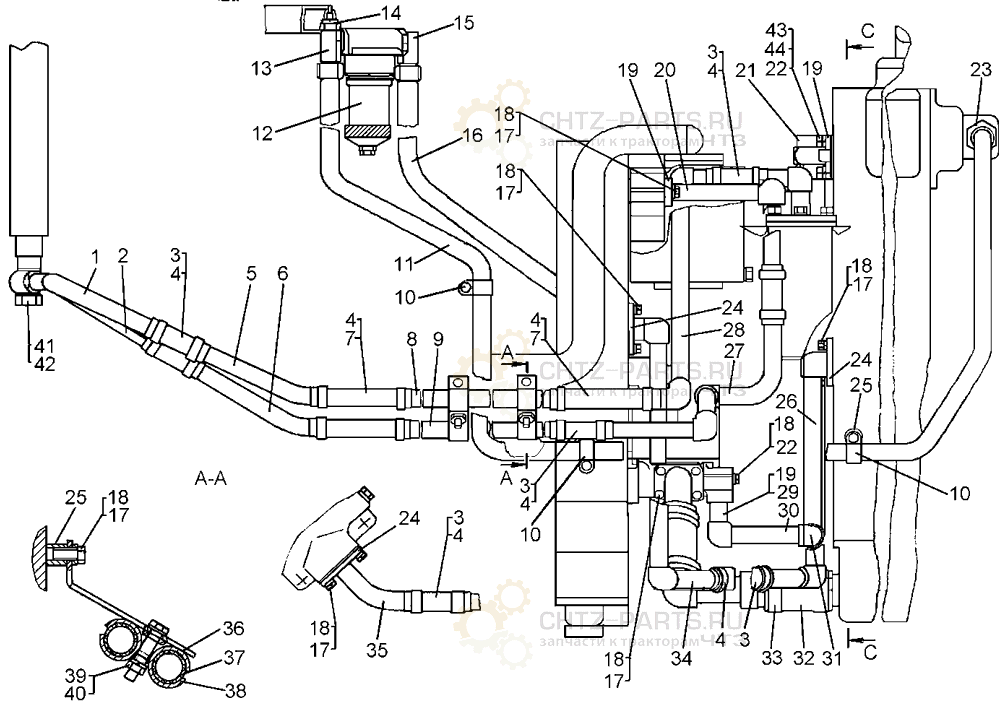

Гидросистема питания, управления и смазки ГМТ на Б12
Поз. Обозначение Наименование Кол-во
1 64-60-205СП Труба 1
2 64-60-206СП Труба 1
3 700-46-2142 Рукав 9
4 700-41-2224СП;
-
Хомут;
Хомут червячный SGT 32-50/9 Норма
22
5 64-60-141 Труба 1
6 64-56-75 Труба 1
7 700-46-2142 Рукав 3
8 64-60-1-04 Труба 1
9 64-60-1-05 Труба 1
10 261115 Хомут 3
11 50-26-486-22СП Рукав 20 1
12 Фильтр ФГ 85-00-3 1
13 700-41-2246-04СП Переходник 1
14 Датчик аварийного давления ММ129 1
15 700-41-2246-03СП Переходник 1
16 50-26-486-04СП Рукав 20 1
17 Болт М10-6g×25.58.019 15
18 Шайба 10 ОТ 65Г 09 29
19 700-40-6515 Прокладка 3
20 64-60-218СП Труба 1
21 64-60-228СП Труба 1
22 Гайка М10-7Н.6 2
23 700-41-3813 Штуцер 2
24 700-40-7594 Прокладка 3
25 700-51-2130 Бонка 6
26 64-60-229СП Труба 1
27 64-60-219СП Труба 1
28 64-60-209СП Труба 1
29 700-79-3988СП Труба 1
30 700-46-2303-02 Рукав 1
31 700-79-8099 Труба 1
32 700-40-3552 Рукав 2
33 37-26-139СП;
-
Хомут;
Хомут червячный SGT 50-70/9 Норма
2
34 64-60-221СП Труба 1
35 64-60-108СП Труба 1
36 64-60-237СП Кронштейн 2
37 700-46-2175 Прокладка 4
38 50-60-230 Прижим 4
39 Гайка М12-7Н.6.019 2
40 Шайба 12 ОТ 65Г 09 2
41 700-41-2575 Штуцер 2
42 261164 Кольцо 4
43 700-29-2474 Шпилька 2
44 Гайка М10-7Н.6.019 2

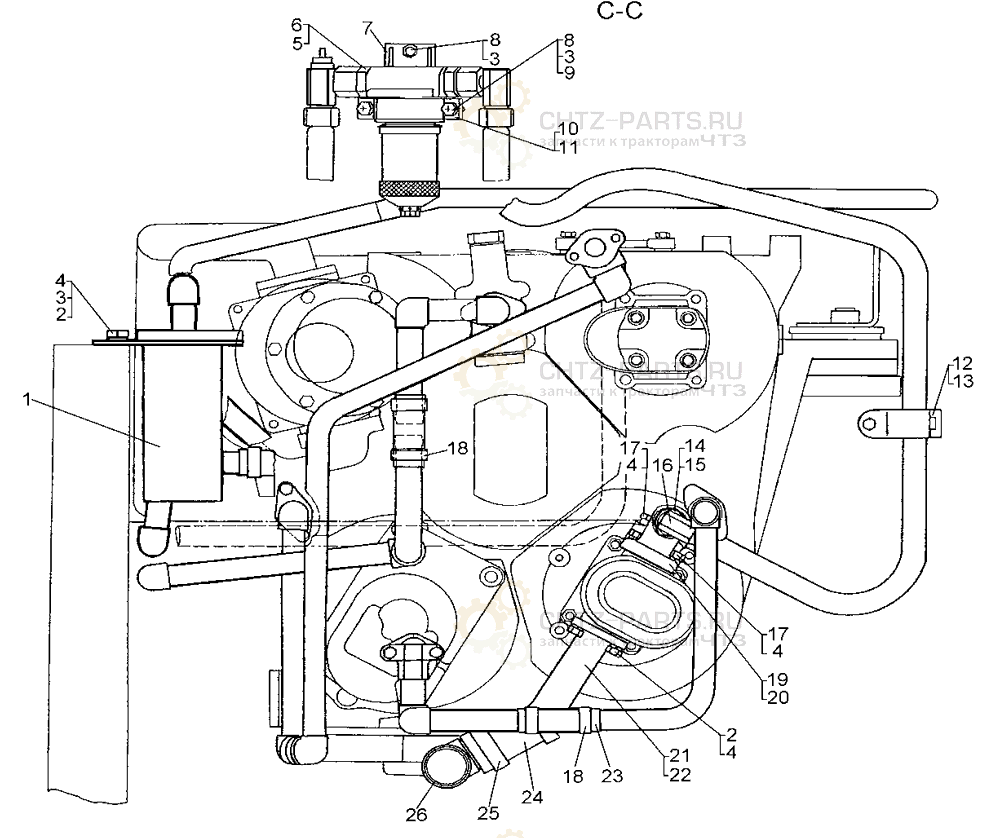

Гидросистема питания, управления и смазки ГМТ на Б12

Поз. Обозначение Наименование Кол-во
1 64-60-106СП Фильтр 1
2 Болт М10-6g×25.58.019 17
3 Шайба 10 ОТ 65Г 09 33
4 31308-1 Шайба 8
5 700-41-3413 Штуцер 2
6 700-40-2135 Кольцо 4
7 64-60-233СП Кронштейн 1
8 Болт М10-6g×20.58.019 4
9 Гайка М10-7Н.6.019 2
10 64-60-173-01 Скоба 1
11 700-40-9102 Пластина 1
12 50-26-206 Скоба 1
13 50-26-207 Планка 1
14 700-41-3813 Штуцер 2
15 46764 Кольцо 1
16 700-41-2246-03СП Переходник 1
17 Болт М10-6g×70.58.019 4
18 700-41-2224СП;
Хомут;
Хомут червячный SGT 32-50/9 Норма
22
19 748-99-1235 Муфта угловая 1
20 714-72-44-03 Кольцо 039-045-36-2-2 1
21 64-60-231СП Труба 1
22 700-40-6989 Прокладка 1
23 700-40-5967 Рукав 9
24 700-40-5968 Рукав 2
25 18-26-320СП Хомут 2
26 64-60-236СП Труба 1



...

...
