Редуктор бортовой Б12



Поделиться

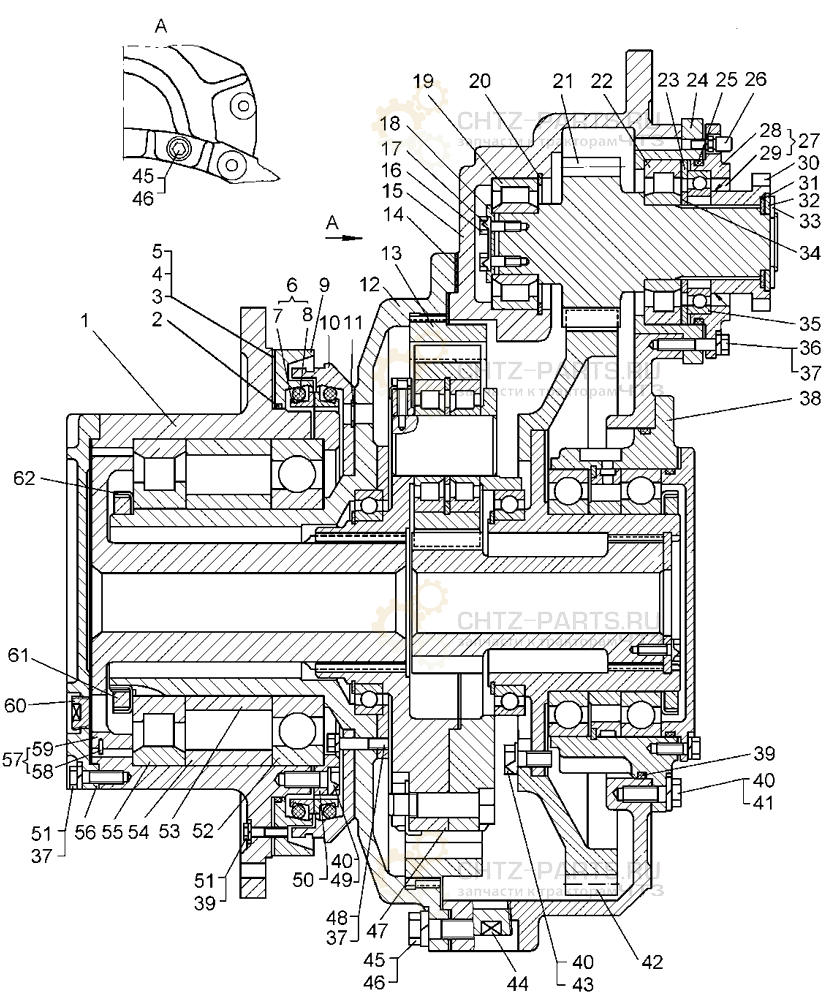

Редуктор бортовой на Б12
Поз. Обозначение Наименование Кол-во
64-19-116-01СП Редуктор бортовой (левый)
64-19-116-03СП Редуктор бортовой (правый)
1 64-19-110СП Ступица колеса 1
2 700-40-9426 Кольцо 1
3 64-19-62 Прокладка регулировочная 2
4 64-19-62-01 Прокладка регулировочная 2
5 64-19-62-02 Прокладка регулировочная 2
6 64-19-108СП Уплотнение торцевое 1
7 25.01-19-12 Кольцо 2
8 25.01-49-40;
700-40-9633
Кольцо упругое;
Кольцо уплотнительное
2
9 64-19-61 Лабиринт 1
10 64-19-60 Крышка 1
11 775-36-25 Кольцо 2
12 64-19-46 Корпус 1
13 64-19-45 Эпицикл 1
14 700-40-9454 Прокладка 1
15 64-19-125СП;
64-19-66
Корпус (левый) 1
64-19-126СП;
64-19-67
Корпус (правый) 1
16 Болт М8-6g×20.88.35.019 2
17 700-31-2499 Пластина стопорная 1
18 60-19-40 Фиксатор 1
19 Подшипник 70-32612К1М 1
20 700-39-492 Кольцо В130 1
21 64-19-40 Вал-шестерня 1
22 Подшипник 70-32315К1М 1
23 50-19-151 Кольцо 1
24 64-19-49 Корпус подшипника 1
25 Кольцо 140-150-58-2-2 1
26 720-15-125СП Сапун 1
27 64-19-111СП Крышка 1
28 64-19-50 Крышка 1
29 Манжета
2.2-100х125-2;
2.1-100х125-4;
2.2-100х125-1
1
30 64-19-43 Муфта (технологическая) 1
31 700-40-7108 Кольцо 1
32 50-19-153 Кольцо 1
33 700-30-2301 Гайка 1
34 50-19-155 Кольцо 1
35 Подшипник 118 1
36 Болт М12-6g×55.58.019 6
37 Шайба 12 ОТ 65Г 09 37
38 64-19-117СП Опора 1
39 714-15-56-02 Кольцо 1
40 Болт М16×1,5-6g×35.88.38ХС.019 43
41 Шайба 16 ОТ 65Г 09 13
42 64-19-64 Шестерня 1
43 700-31-2817 Пластина стопорная 9
44 19290 Пробка 2
45 700-28-2691;
700-28-2691-01
Болт 7
46 Шайба 20 ОТ 65Г 09 7
47 64-19-105СП Водило 1
48 Болт М12-6g×50.58.019 9
49 700-31-2811 Шайба стопорная 1
50 64-19-51 Крышка 1
51 Болт М12-6g×40.58.019 22
52 Подшипник 2236 1
53 64-19-53 Втулка 1
54 64-19-52 Втулка 1
55 Подшипник 236 1
56 64-19-41 Крышка 1
57 64-19-112СП Муфта 1
58 Штифт 5u8×14 1
59 64-19-55 Муфта 1
60 15224 Пробка 1
61 700-30-2443 Гайка 1
62 700-31-2810 Шайба стопорная 1



...

...
