Установка двигателя Б12



Поделиться

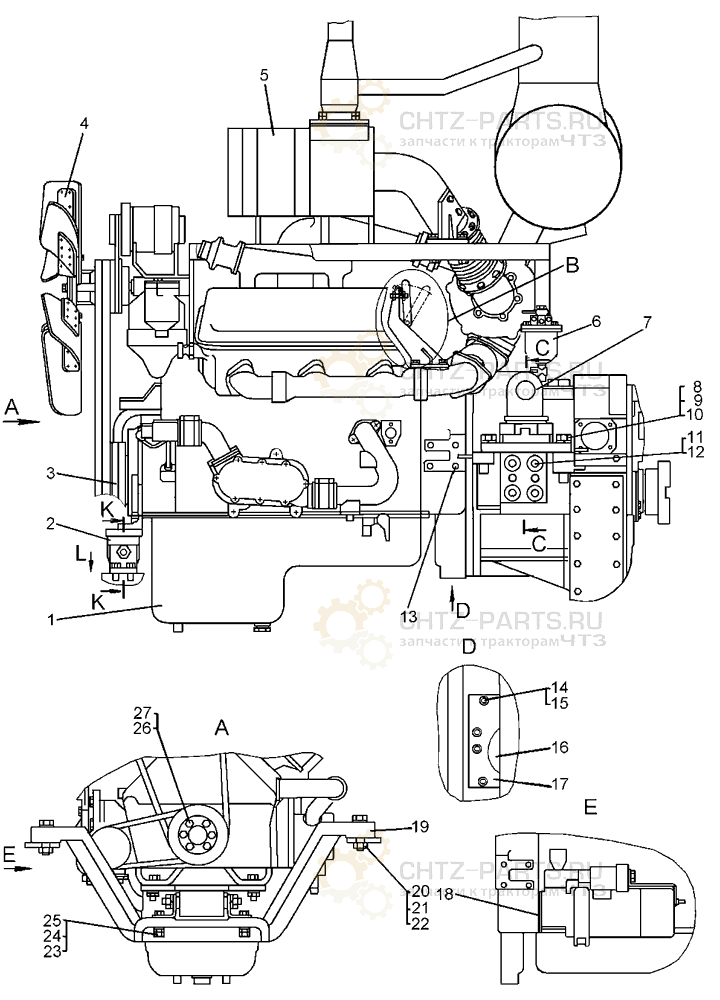

Установка двигателя на Б12
Поз. Обозначение Наименование Кол-во
1 Дизель ЯМЗ-236Б-4 1
2 64-01-103СП Установка передней опоры 1
3 64-07-105СП Шкив 1
4 Установка вентилятора 1
5 Установка агрегатов систем впуска и выпуска 1
6 51-70-148СП Топливный фильтр грубой очистки 1
7 111-01-102СП Лапа 2
8 700-28-2480 Болт 4
9 Шайба 20 ОТ 65Г 09 4
10 50-11-72 Планка 4
11 700-30-2093 Гайка 8
12 Шайба 22 ОТ 65Г 09 8
13 700-28-2708 Болт 2
14 Болт М8-6g×35.88.35.019 4
15 Шайба 8Т 65Г 09 4
16 700-40-9545 Прокладка 1
17 64-01-19 Крышка 1
18 700-40-9555 Прокладка 1
19 700-16-540СП Балка 1
20 700-28-2527-01 Болт 4
21 Шайба 12 ОТ 65Г 09 4
22 31342-01 Шайба 4
23 700-28-2707 Болт 4
24 Гайка М12-7Н.6.019 4
25 3135-1 Шайба 4
26 Болт М10-6g×30.58.019 6
27 Шайба 10 ОТ 65Г 09 6

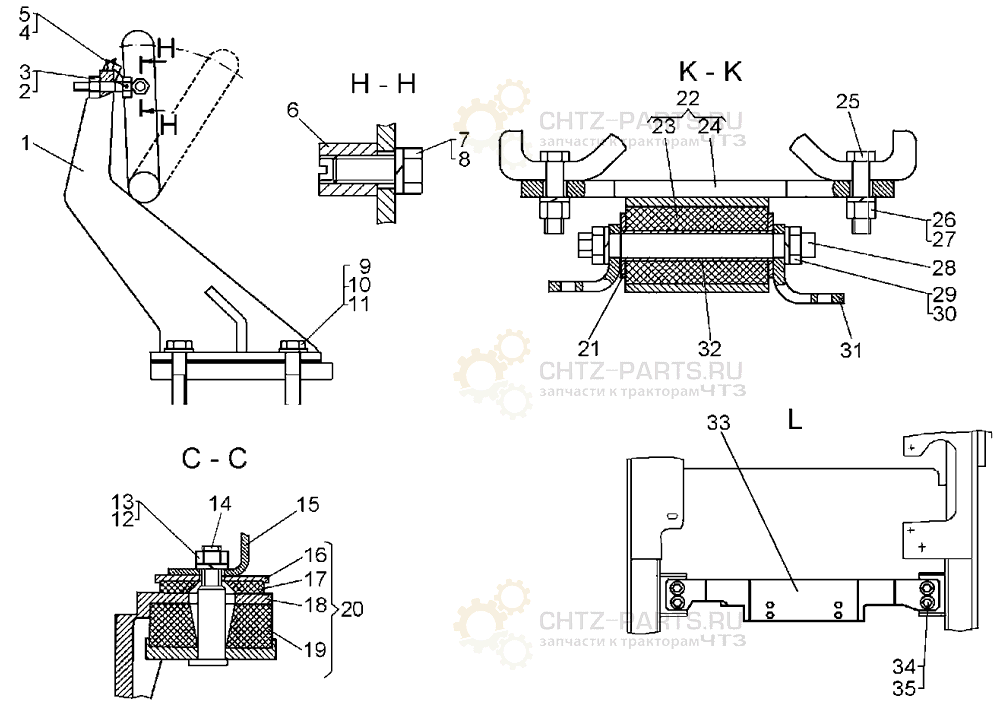

Установка двигателя на Б12

Поз. Обозначение Наименование Кол-во
1 64-01-114СП Кронштейн 1
2 700-28-2714 Болт 1
3 Гайка М6-7Н.6.019 1
4 700-60-4 Пломба 1
5 Проволока 1,2-I 0,15 м
6 306-71-1 Гайка 1
7 Болт М8-6g×20.88.35.019 1
8 Шайба 8Т 65Г 09 1
9 Болт М10-6g×40.58.019 2
10 Шайба 10 ОТ 65Г 09 8
11 31308-1 Шайба 2
12 Шайба 24 ОТ 65Г 09 2
13 Гайка М24.6.019 2
14 111-01-103СП Упор 1
15 111-01-5 Проушина 2
16 51-01-126 Прижим 2
17 700-40-8666 Виброизолятор 2
18 51-01-123 Лапа 2
19 700-40-8667 Виброизолятор 2
20 111-01-102СП Лапа 2
21 111-01-11 Проставка 2
22 64-01-104СП Опора передняя 1
23 700-40-9520 Виброизолятор 1
24 64-01-112СП Кронштейн 1
25 700-28-2620 Болт 2
26 Шайба 16ОТ 65Г 09 2
27 700-30-2417 Гайка 2
28 111-01-7 Ось 1
29 3069 Гайка 2
30 Шайба 22 ОТ 65Г 09 2
31 64-01-6 Проушина 2
32 111-01-10 Втулка 1
33 700-16-540СП Балка 1
34 28582;
28582-01
Болт 4
35 Шайба 20 ОТ 65Г 09 4
