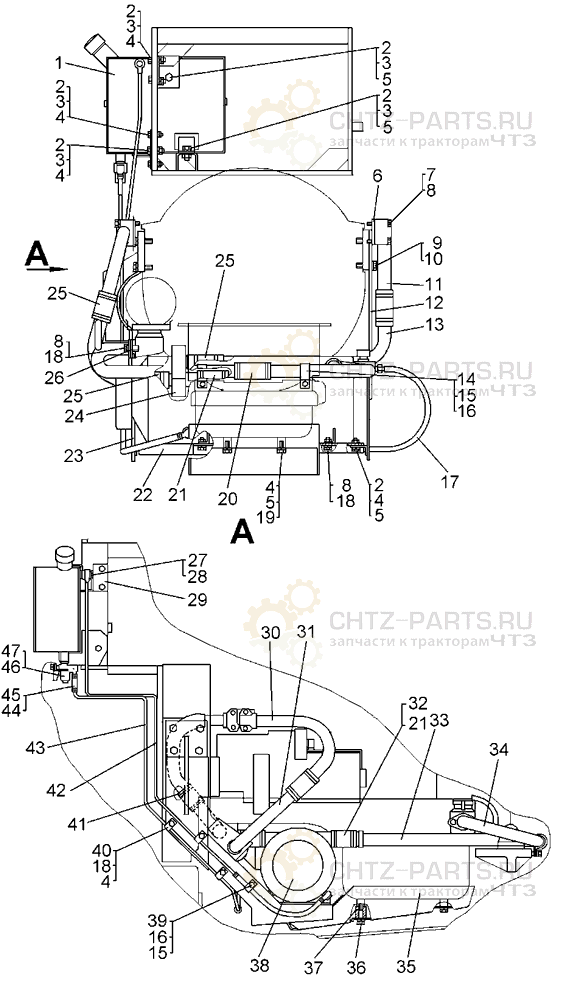

Установка подогревателя HYDRONIC 35 Б12
Поз. | Обозначение | Наименование | Кол-во |
1 | 700-04-628СП | Бак | 1 |
2 | – | Болт М10-6g×25.58.019 | 9 |
3 | – | Гайка М10-7Н.6.019 | 4 |
4 | – | Шайба 10 ОТ 65Г 09 | 17 |
5 | 31308 | Шайба 10.02.3кп | 10 |
6 | 700-40-8718 | Прокладка | 2 |
7 | – | БолтМ8-6g×50.58.019 | 4 |
8 | – | Шайба 8Т 65Г 09 | 10 |
9 | – | БолтМ14-6g×40.58.019 | 8 |
10 | – | Шайба 14 ОТ 65Г 09 | 8 |
11 | 700-04-625СП | Патрубок | 1 |
12 | 700-04-620СП | Кронштейн | 1 |
13 | 700-04-1021 | Труба | 1 |
14 | 700-54-201-19 | Хомут | 4 |
15 | – | Болт М6-6g×12.88.35.019 | 5 |
16 | – | Шайба 6Т 65Г 09 | 3 |
17 | 700-46-2344 | Рукав | |
18 | – | Болт М8-6g×20.88.35.019 | 6 |
19 | – | Болт М10-6g×20.58.019 | 5 |
20 | 700-46-2223 | Рукав | 1 |
21 | 700-40-3686 | Рукав | 2 |
22 | 700-04-618СП | Плита | 1 |
23 | 700-04-621СП | Кронштейн | 1 |
24 | 700-04-632СП | Коробка | 1 |
25 | 700-40-3645-01 | Рукав | 3 |
26 | 700-40-9522 | Прокладка | 1 |
27 | 700-04-2457 | Болт поворотного угольника | 1 |
28 | – | Кольцо 12×18 | 2 |
29 | 700-04-1031 | Кронштейн | 1 |
30 | 700-04-624СП | Патрубок | 1 |
31 | 700-04-1022 | Труба | 1 |
32 | – | Хомут червячный SGT 32-50/9 Норма | 14 |
33 | 700-04-623СП | Труба | 1 |
34 | 700-04-622СП | Труба | 1 |
35 | 700-04-619СП | Газоход | 1 |
36 | 64-43-215 | Втулка | 2 |
37 | – | Болт М10-6g×50.58.019 | 2 |
38 | – | Подогреватель HYDRONIC 35-24В | 1 |
39 | 700-54-233 | Скоба | 1 |
40 | 41638 | Хомутик | 3 |
41 | 700-40-3645 | Рукав | 1 |
42 | 700-04-672СП | Трубка | 1 |
43 | 700-04-671СП | Трубка | 1 |
44 | – | Хомут червячный SGT 12-22/9 Норма | 6 |
45 | 700-46-2344-01 | Рукав | 1 |
46 | – | Кольцо 14×20 | 1 |
47 | – | Кран Кр-12Д | 1 |
