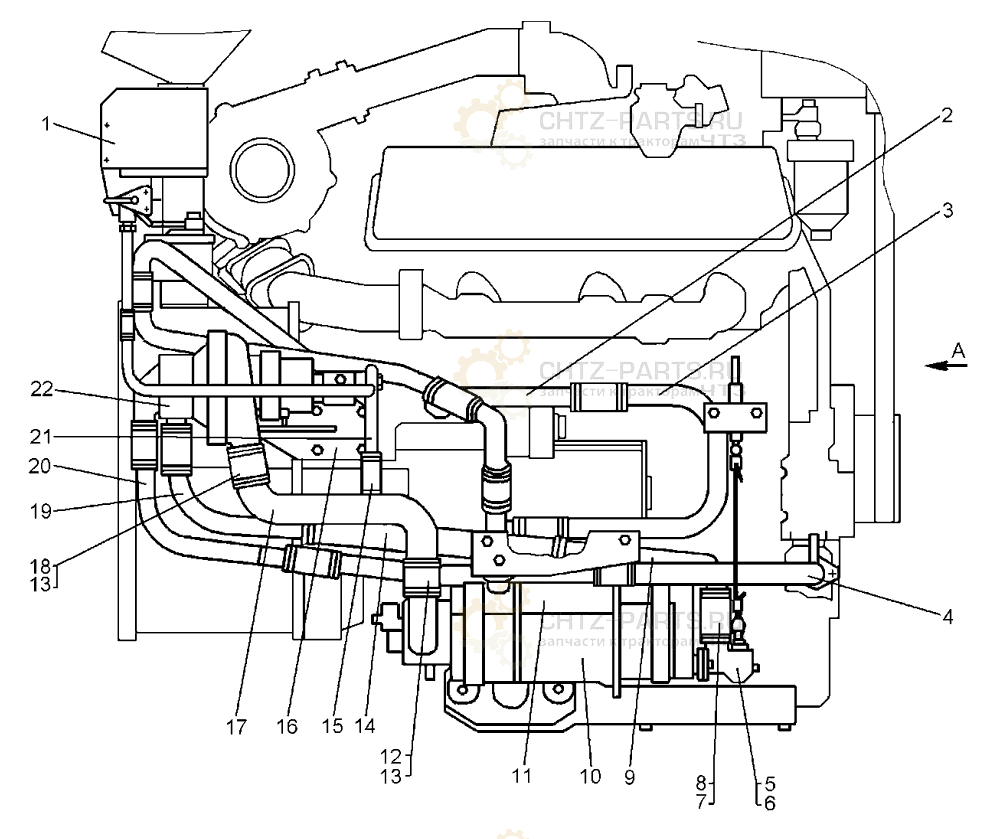

Установка подогревателя ПЖД-30Е на Б12
Поз. Обозначение Наименование Кол-во
1 64-10-364СП Электрооборудование ПЖД-30Е 1
2 64-43-232СП Патрубок 1
3 64-43-276 Труба 1
4 64-43-235СП Трубка 1
5 21-43-115СП Кран сливной 1
6 700-40-3567 Прокладка 1
7 700-40-3645-01 Рукав 1
8 – Хомут червячный SGT 32-50/9 Норма 24
9 64-43-284 Трубка 1
10 64-43-247СП Котел подогревателя 1
11 64-43-282 Трубка 1
12 700-46-2342 Рукав 1
13 – Хомут червячный SGT 50-70/9 Норма 4
14 700-46-2223-01 Рукав 1
15 – Хомут червячный SGT 12-20/9 Норма 6
16 64-43-237СП Кронштейн 1
17 64-43-248СП Патрубок 1
18 700-46-2343 Рукав 1
19 64-43-283 Патрубок 1
20 64-43-281 Труба 1
21 64-43-238СП Трубка 1
22 64-43-249СП Агрегат насосный подогревателя 1

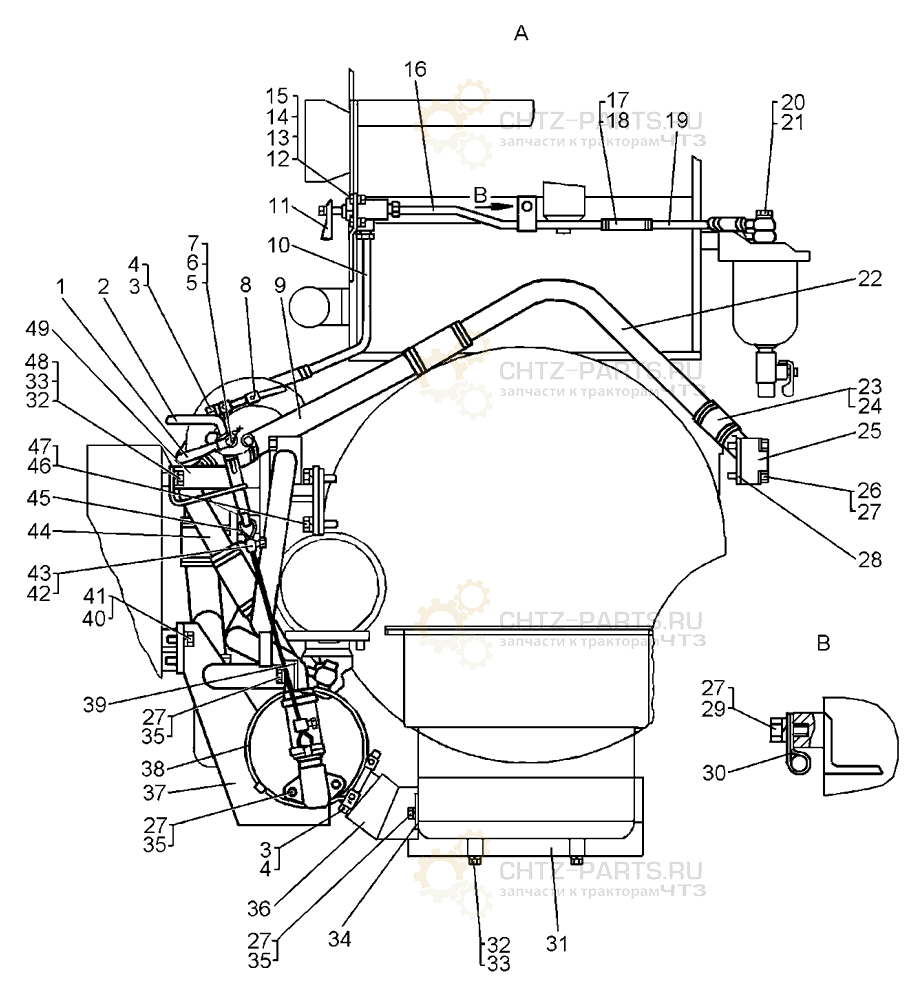

Установка подогревателя ПЖД-30Е на Б12

Поз. Обозначение Наименование Кол-во
1 64-43-268СП Трубка 1
2 51-43-76 Ручка 1
3 24-74-225 Втулка 2
4 700-28-2376 Болт 2
5 40920 Кольцо 4
6 700-41-3540 Болт поворотного угольника 2
7 – Проволока 1,0-I 0,24 м
8 51-43-213СП Лента 1
9 64-43-286 Трубка 1
10 64-43-267СП Трубка 1
11 – Кран ПП8 1
12 – Болт М6-6g×20.88.35.019 3
13 – Гайка М6-7Н.6.019 3
14 – Шайба 6Т 65Г 09 3
15 31358-1 Шайба 3
16 64-43-265СП Трубка 1
17 700-40-9013 Рукав 3
18 – Хомут червячный SGT 12-20/9 Норма 6
19 64-43-266СП Трубка 1
20 51-06-8 Кольцо 2
21 700-41-3467 Болт поворотного угольника 1
22 64-43-329 Трубка 1
23 700-40-3645 Рукав 10
24 – Хомут червячный SGT 32-50/9 Норма 24
25 64-43-246СП Патрубок 1
26 – Болт М8-6g×50.58.019 4
27 – Шайба 8Т 65Г 09 11
28 700-40-8718 Прокладка 2
29 – Болт М8-6g×12.88.35.019 1
30 700-41-2665 Хомутик 1
31 64-43-244СП Газоход 1
32 – Болт М10-6g×20.58.019 6
33 – Шайба 10ОТ 65Г 09 6
34 700-31-2821 Шайба 2
35 – Болт М8-6g×20.88.35.019 6
36 64-43-228СП Входник 1
37 64-43-239СП Кронштейн 1
38 51-43-253СП Лента 2
39 700-40-9522 Прокладка 1
40 – Болт М12-6g×25.58.019 3
41 – Шайба 12ОТ 65Г 09 3
42 081430 Муфта зажимная 2
43 – Болт М6-6g×20.88.35.019 2
44 64-43-329-01 Трубка 1
45 64-43-242 Трос 1
46 – Болт М14-6g×40.58.019 4
47 – Шайба 14ОТ 65Г 09 4
48 31308-1 Шайба 2
49 64-43-223СП Кронштейн 1
