Установка топливного бака Б12



Поделиться

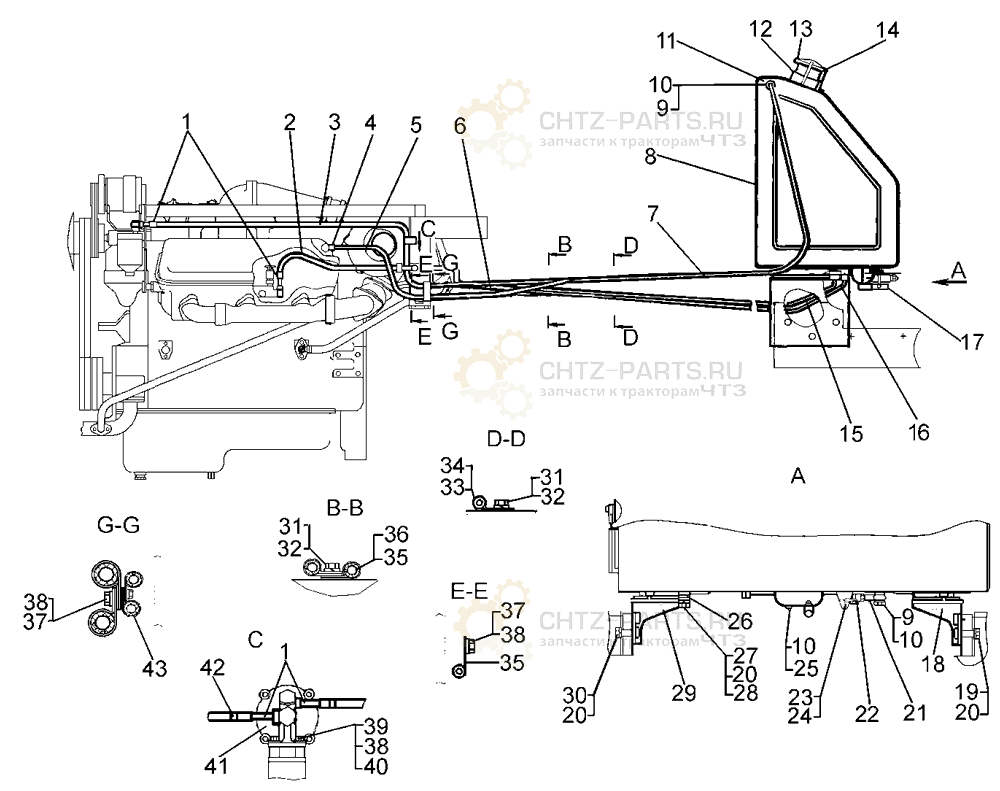

Установка топливного бака на Б12
Поз. Обозначение Наименование Кол-во
1 51-41-132СП Трубка 1
2 700-46-2258 Рукав 1
3 700-46-2324 Рукав 1
4 75-25-103СП Переходник 1
5 700-46-2140 Рукав 1
6 700-46-2347 Рукав 1
7 700-07-195СП Трубка 1
8 700-07-186СП Бак топливный 1
9 700-41-2716 Болт поворотного угольника 2
10 51-06-8 Кольцо 3
11 150.50.23;
150.50.26-11
Фильтр 16 ОБ 1
12 700-38-2703 Пружина 1
13 50-25-247СП Крышка 1
14 66-25-12 Линейка мерная 1
15 Кран ПП6-1 1
16 50-25-258СП Труба 1
17 50-25-189СП Труба 1
18 67-25-102СП Кронштейн 1
19 Болт М16-8g×30.58.019 6
20 Шайба 16ОТ 65Г 09 6
21 50-25-188СП Труба 1
22 Кран ПП8;
ПП8-1
1
23 Гайка М6-7Н.6.019 2
24 Шайба 6Т 65Г 09 2
25 Болт М14×1,5-6g×35.58.019 1
26 700-40-9097 Прокладка 2
27 Болт М16-6g×40.58.019 6
28 3178 Шайба 6
29 67-25-103СП Кронштейн 1
30 Болт М16-8g×30.58.019 1
31 Болт М12-6g×25.58.019 2
32 Шайба 12ОТ 65Г 09 2
33 08414 Скоба 1
34 700-40-2973 Прокладка 1
35 41627 Хомутик 3
36 700-40-2654 Прокладка 2
37 Болт М10-6g×20.58.019 3
38 Шайба 10 ОТ 65Г 09 5
39 Болт М10-40.58.019 9
40 31437 Шайба 2
41 51-70-148СП Топливный фильтр грубой очистки 1
42 Хомут червячный SGT12-20/9 фирмы Норма 6
43 700-41-2943 Хомутик 4
