Гидрооборудование БО на ДЭТ-250М2Б  ↓

Гидрооборудование БО ДЭТ-250М2Б



Гидрооборудование отвала ДЭТ-250М2Б
Поделиться

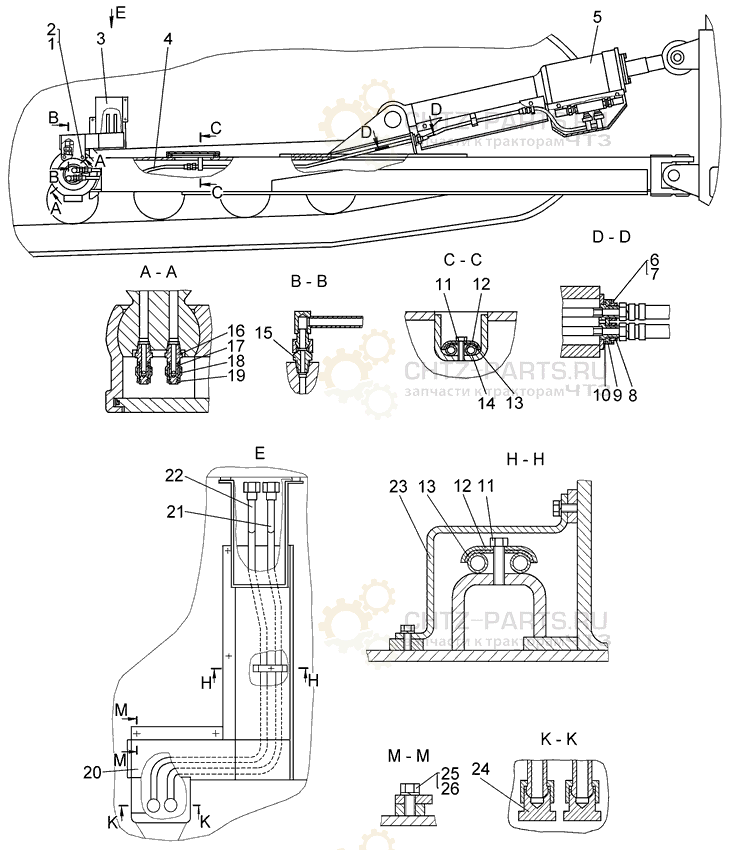

Гидрооборудование отвала ДЭТ-250М2Б
Поз. Обозначение Наименование Кол-во
– 749-72-5СП 1 Гидрооборудование бульдозера
1 – Болт М16-8g×30.58.019 2
2 – Шайба 16 ОТ 65Г 09 2
3 749-72-256СП Кожух 1
4 50-26-485СП Рукав 16 4
5 749-72-240СП Гидрораскос 1
6 – Болт М8-6g×25.88.35.019 4
7 – Шайба 8Т 65Г 09 4
8 700-30-2308 Гайка 2
9 749-72-387 Крышка 1
10 749-72-388 Прокладка 1
11 – Болт М10-6g×40.58.019 3
12 749-72-13 Хомут 3
13 749-72-14 Прокладка 3
14 749-72-241СП Труба 2
15 749-72-30 Проходник 2
16 749-72-31 Штуцер 2
17 – Кольцо 020-025-30-2-2 8
18 749-72-29 Муфта 2
19 – Кольцо С25 65Г Ц9Хр 2
20 749-72-257СП Кожух 1
21 749-72-196СП Труба 1
22 749-72-195СП Труба 1
23 749-72-410 Кожух 1
24 700-58-148 Заглушка 2
25 – Болт М10-6g×20.58.019 12
26 – Шайба 10 ОТ 65Г 09 12
1 Для бульдозерного оборудования 748-96-1СП.

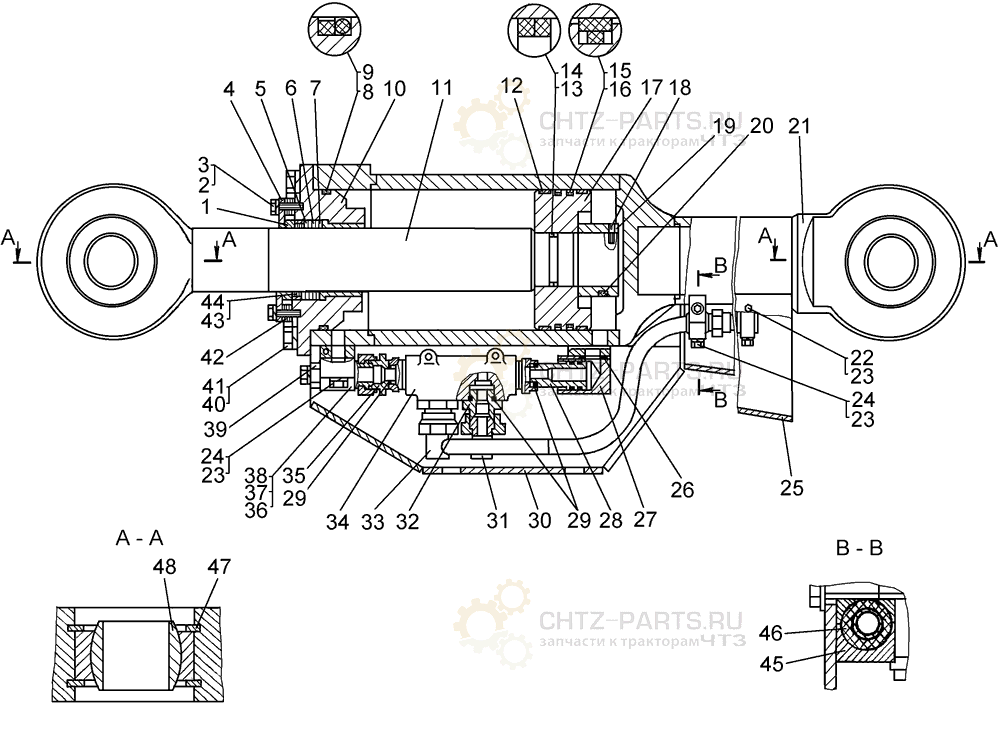

Гидрораскос отвала ДЭТ-250М2Б


Гидрораскос отвала ДЭТ-250М2Б
Поз. Обозначение Наименование Кол-во
– 749-72-240СП Гидрораскос
1 749-72-269 Втулка 1
2 – Болт М12-6g×35.58.019 12
3 – Шайба 12 ОТ 65Г 09 12
4 749-72-258 Скребок 1
5 749-72-428;
– 		Кольцо нажимное;
КН 100×125-2 		1
6 – Манжета М 100×125-2 3
7 749-72-427;
– 		Кольцо опорное;
КО 100×125-2 		1
8 749-72-262;
749-72-262-01 		Кольцо распорное 1
9 – Кольцо 210-220-58-2-2 1
10 749-72-187СП Крышка 1
11 749-72-257 Шток 1
12 749-72-266;
– 		Втулка;
Кольцо Е21-220-20-4 		2
13 749-72-263;
749-72-263-01 		Кольцо распорное 1
14 – Кольцо 079-085-36-2-2 1
15 749-72-265;
749-72-265-01 		Кольцо 2
16 – Кольцо 200-210-58-2-2 2
17 749-72-260 Поршень 1
18 749-72-268 Винт 1
19 749-72-267 Гайка 1
20 749-72-264 Кольцо защитное 1
21 749-72-242СП Корпус 1
22 700-28-2621 Болт 8
23 – Шайба 16ОТ 65Г 09 14
24 700-28-2618 Болт 6
25 749-72-244СП Кожух 1
26 – Кольцо 030-035-30-2-2 4
27 749-72-245 Фланец 1
28 700-57-567 Ниппель 1
29 700-40-7939 Кольцо 4
30 749-72-243СП Кожух 1
31 749-72-280СП Труба 1
32 700-41-3533 Штуцер 2
33 749-72-279СП Труба 1
34 50-50-195CП Гидрозамок 1
35 700-57-1059 Штуцер 1
36 749-72-185СП Фланец 1
37 749-72-184СП Клапан 1
38 – Болт М24-8g×65.58.019 12
39 – Шайба 24 Т 65Г 09 12
40 749-72-261 Шайба регулировочная 78
41 749-72-259 Чистик 16
42 749-72-259-01 Чистик 8
43 749-72-512 Планка 2
44 42212 Муфточка 2
45 700-58-2084 Кольцо 4
46 – Подшипник ШСЛ-80 2

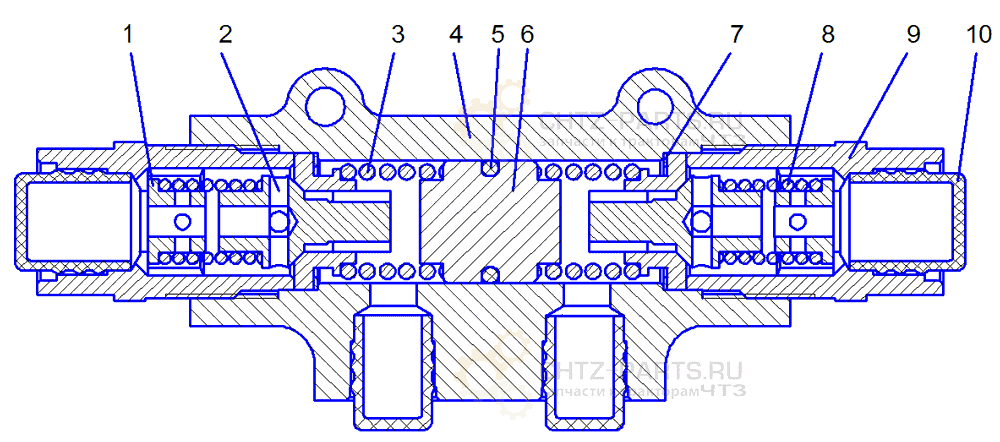

Гидрозамок отвала ДЭТ-250М2Б


Гидрозамок отвала ДЭТ-250М2Б
Поз. Обозначение Наименование Кол-во
– 50-50-195CП Гидрозамок
1 50-50-279 Втулка 2
2 50-50-197СП Клапан 2
3 700-38-2914 Пружина 2
4 50-50-210 Корпус 1
5 700-40-3543 Кольцо 1
6 50-50-247 Поршень 1
7 261164 Кольцо 2
8 700-38-2851 Пружина 2
9 50-50-281 Переходник 2
10 700-42-2232 Пробка 4
