Гидрооборудование рыхлителя ДЭТ-250М2Б  ↓

Гидрооборудование рыхлителя ДЭТ-250М2Б



Гидрооборудование рыхлителя ДЭТ-250М2Б
Поделиться
Гидрооборудование рыхлителя ДЭТ-250М2Б
Поз. Обозначение Наименование Кол-во

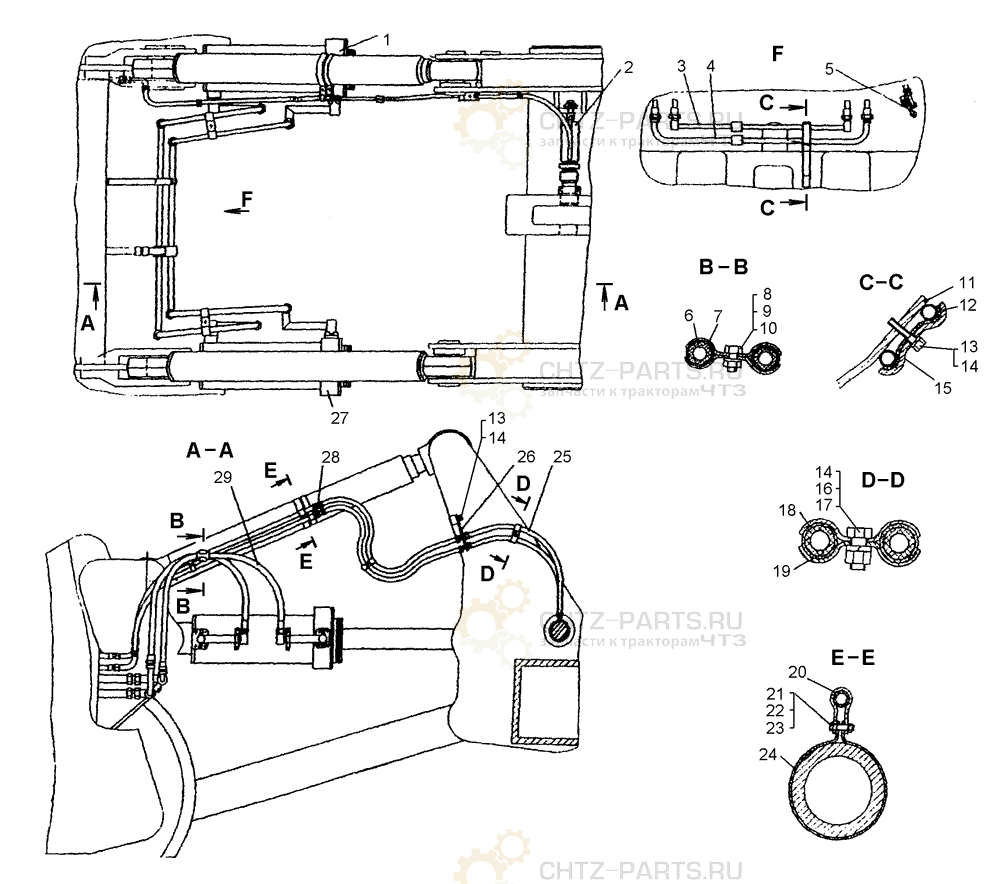

– 748-72-1СП Гидрооборудование рыхлителя
1 749-72-253-01СП Гидроцилиндр (правый) 1
2 749-72-189СП Гидроцилиндр 1
3 748-72-121СП Труба 1
4 748-72-120СП Труба 1
5 748-72-122СП Труба 1
6 749-72-386 Втулка 4
7 749-72-385 Скоба 4
8 – Болт М16-6g×40.58.019 2
9 – Гайка М16-7Н.6.019 2
10 – Шайба 16 ОТ 65Г 09 2
11 748-72-276 Кронштейн 1
12 748-72-277 Прокладка 1
13 – Болт М12-6g×55.58.019 1
14 – Шайба 12 ОТ 65Г 09 2
15 748-72-278 Хомут 1
16 – Болт М12-6g×30.58.019 1
17 – Гайка М12-7Н.6.019 3
18 749-72-324 Втулка 6
19 749-72-323 Хомут 6
20 700-54-228 Хомут 2
21 – Болт М10-6g×35.58.019 1
22 – Гайка М10-7Н.6.019 2
23 – Шайба 10 ОТ 65Г 09 2
24 700-54-242 Хомут 2
25 50-26-484-06СП;
50-26-484-07СП 1;
50-26-484-08СП 2 		Рукав 12 6
26 749-72-211СП Переходник 1
27 749-72-253СП Гидроцилиндр (левый) 1
28 700-57-390 Штуцер 2
29 50-26-487-04СП;
50-26-487-05СП 1;
50-26-487-06СП 2 		Рукав 25 4
1 Для тропиков.
2 Для условий ХЛ.

Гидроцилиндр рыхлителя ДЭТ-250М2Б


Гидроцилиндр рыхлителя ДЭТ-250М2Б
Поз. Обозначение Наименование Кол-во

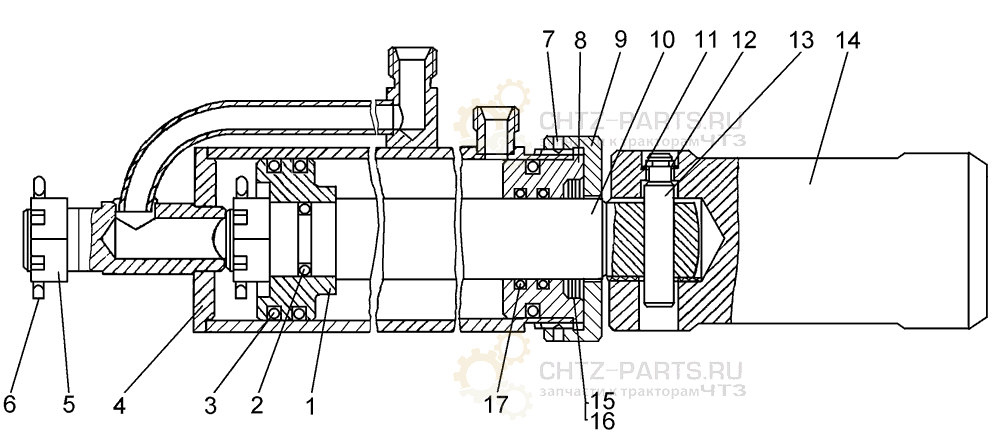

– 749-72-189СП Гидроцилиндр
1 749-72-287 Поршень 1
2 – Кольцо 030-035-30-2-2 1
3 – Кольцо 070-080-58-2-2 3
4 749-72-190СП Гильза 1
5 – Гайка М30×2-7Н.05.019 2
6 – Шплинт 6.3×63.019 2
7 – Винт М6-8g×8.45Н.019 2
8 749-72-289 Крышка 1
9 749-72-290 Гайка 1
10 749-72-288 Шток 1
11 700-39-523 Кольцо 1
12 700-31-1118 Шайба 1
13 749-98-84 Штифт 1
14 749-98-321 Палец 1
15 749-72-291 Чистик 8
16 749-72-291-01 Чистик 4
17 – Кольцо 040-048-46-2-2 2

Гидроцилиндр рыхлителя ДЭТ-250М2Б


Гидроцилиндр рыхлителя ДЭТ-250М2Б
Поз. Обозначение Наименование Кол-во

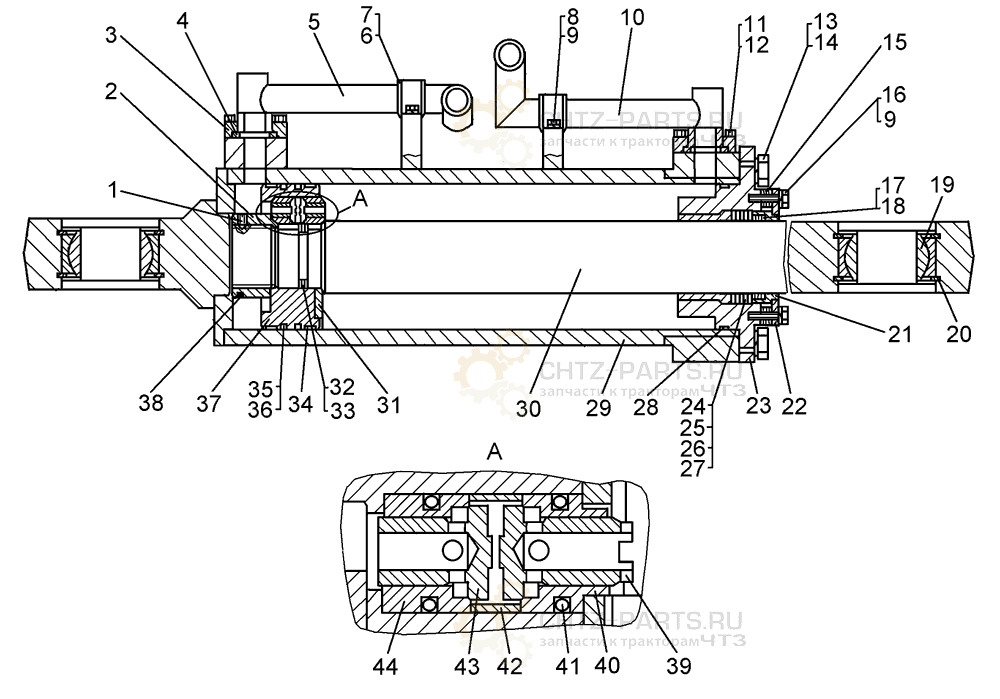

– 749-72-253СП;
749-72-253-01СП 		Гидроцилиндр
1 749-72-268 Винт 1
2 749-72-267 Гайка 1
3 749-72-368 Полуфланец 4
4 – Кольцо 040-048-46-2-2 2
5 749-72-239СП 1;
749-72-238СП 2 		Маслопровод 1
6 749-72-367 Втулка 2
7 749-72-366 Хомут 2
8 – Болт М12-6g×20.46.019 4
9 – Шайба 12 ОТ 65Г 09 16
10 749-72-249СП 1;
749-72-250СП 2 		Маслопровод 1
11 – Болт М14-6g×45.58.019 8
12 – Шайба 14 ОТ 65Г 09 8
13 – Болт М24-8g×65.58.019 12
14 – Шайба 24Т 65Г 09 12
15 749-72-261 Шайба регулировочная 78
16 – Болт М12-6g×35.58.019 12
17 749-72-259-01 Чистик 8
18 749-72-259 Чистик 16
19 – Подшипник ШСЛ-80 2
20 700-58-2084 Кольцо 4
21 749-72-269 Втулка 1
22 749-72-258 Скребок 1
23 749-72-237СП Крышка 1
24 749-72-427 – Кольцо опорное;
Кольцо опорное КО 100×125-2 		1
25 – Кольцо 190-200-58-2-2 1
26 – Манжета М100×125-2 3
27 749-72-428; – Кольцо нажимное;
Кольцо нажимное КН 100×125-2 		1
28 749-72-376;
749-72-376-01 		Кольцо распорное 1
29 749-72-234СП Корпус 1
30 749-72-257-01 Шток 1
31 749-72-425 Кольцо 1
32 749-72-263;
749-72-263-01 		Кольцо распорное 2
33 – Кольцо 079-085-36-2-2 1
34 749-72-378 – Втулка;
Кольцо Е21-200-20-4 		2
35 749-72-377; 749-72-377-01 Кольцо 2
36 – Кольцо 180-190-58-2-2 2
37 749-72-424 Поршень 1
38 749-72-264 Кольцо защитное 1
39 749-72-423 Клапан 1
40 749-72-420 Втулка 1
41 – Кольцо 024-030-36-2-2 2
42 749-72-421 Втулка 1
43 749-72-422 Клапан 1
44 749-72-419 Втулка 1
1 Для 749-72-253СП.
2 Для 749-72-253-01СП
