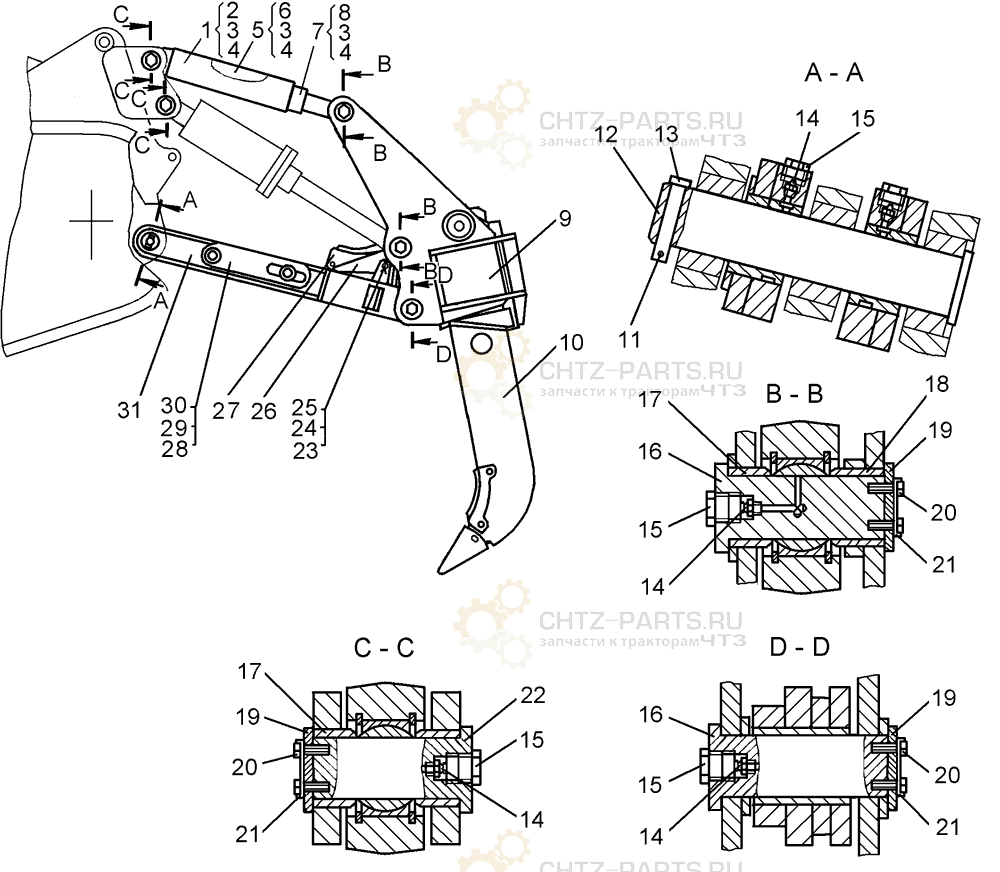

Оборудование рыхлительное ДЭТ-250М2Б
Поз. Обозначение Наименование Кол-во
749-98-3-01СП Оборудование рыхлительное
1 748-72-130СП Тяга 1
2 748-72-128СП Тяга 1
3 700-58-2084 1 Кольцо 8
4 Подшипник ШСЛ-80 2 4
5 748-72-119СП Тяга 1
6 748-72-126СП Тяга 1
7 748-72-129СП Тяга 1
8 748-72-127СП Тяга 1
9 749-98-130СП Балка рабочая 1
10 749-98-141СП Зуб 1
11 Шплинт 4×25.019 2
12 749-98-82 Палец 2
13 749-98-3 Штифт 2
14 Масленка 1.3.Ц6 10
15 700-37-470 Пробка 10
16 749-98-167-01 Палец 6
17 749-98-166 Втулка 12
18 749-98-166-01 Втулка 4
19 749-98-81 Планка 10
20 Болт М12-6g×25.88.38ХС019 20
21 748-09-135 Прокладка 10
22 749-98-167 Палец 4
23 Шплинт 5×50.019 2
24 700-31-931 Шайба 2
25 714-98-70 Ось 1
26 749-98-88 3 Наконечник 3
27 749-98-89 3 Накладка 1
28 749-98-324 Стопор 2
29 700-31-1173 Шайба 4
30 Шплинт 8×80.019 4
31 749-98-138СП Тяга 1
1 Входит в 748-72-119СП 4 шт., 748-72-129СП и 748-72-130СП по 2 шт.
2 Входит в 748-72-119СП 2 шт., 748-72-129СП и 748-72-130СП по 1 шт.
3 Из комплекта ЗИП.
Тяги 748-72-129СП и 748-72-130СП соединяют сваркой после сборки рыхлителя.

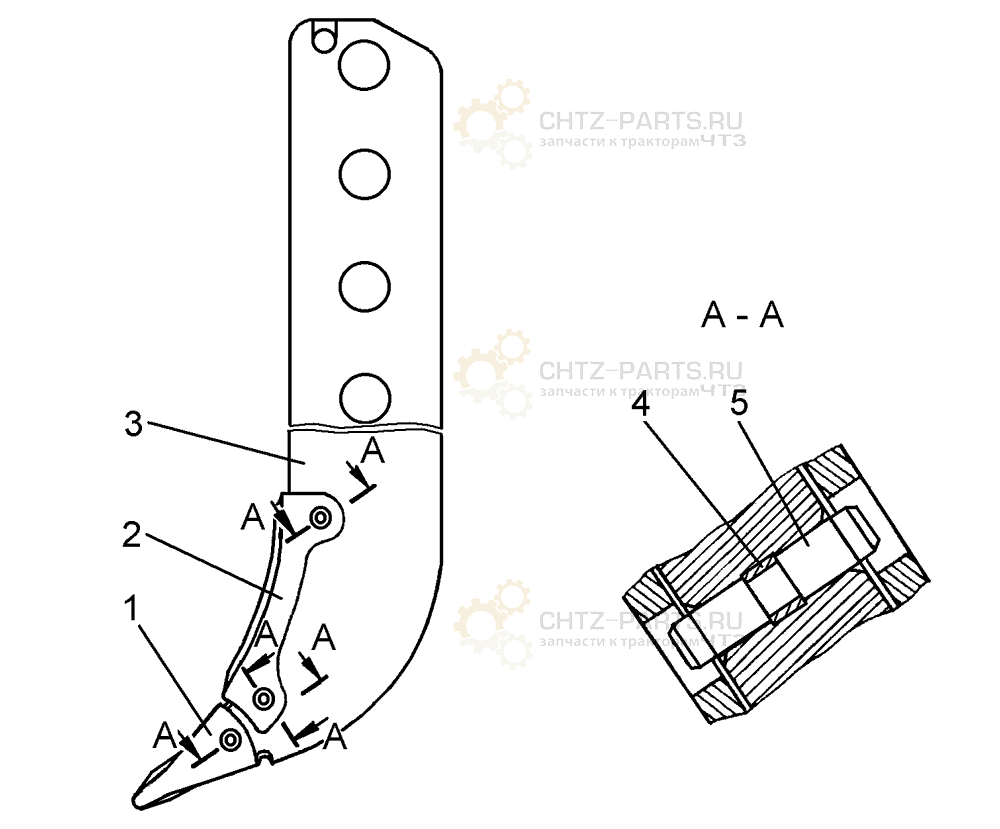

Зуб рыхлителя ДЭТ-250М2Б


Зуб рыхлителя ДЭТ-250М2Б
Поз. Обозначение Наименование Кол-во
749-98-141СП Зуб
1 749-98-88 Наконечник 1
2 749-98-89 Накладка 1
3 749-98-165 Стойка 1
4 749-98-120 Втулка 3
5 749-98-119 Палец 3
