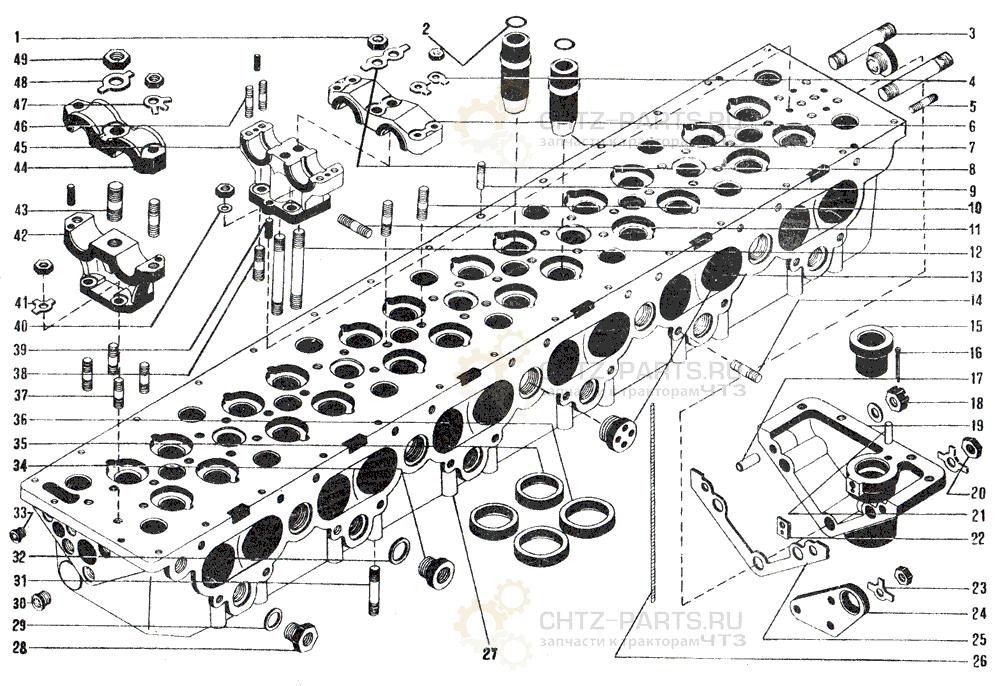

Головка блока ДЭТ-250
Поз. Обозначение Наименование Кол-во Масса
— Сб.306-03-3 Упорный подшипник распределительного вала 2 0,775
— Сб.306-04 2 Подшипник распределительного вала 12 0,64
1 351-08 Гайка М9 66 0,007
2 A1-1289 Кольцо 2 0,125
3 350-86-1 Шпилька М12×102 3 0,092
4 353-12 2 Шайба стопорная 8 4 0,0026
5 350-41-1 Шпилька M9×38 6 0,019
6 306-38-1 2 Крышка упорного подшипника распределительного вала 2 0,2
7 306-17-11 Втулка клапана 48 0,140
8 353-18 Шайба стопорная 10 2 0,0028
9 350-16A Шпилька М6×32 68 0,005
10 350-08 5 Шпилька М8×58 24 0,015
11 350-90 Шпилька М8×38 52 0,012
12 350-07-2 Шпилька M9×109 4 0,05
13 306-25 Заглушка 32 0,07
14 350-123 Шпилька М8×32 48 0,0117
15 306-75-3 Втулка наклонного валика 2 0,11
16 354-14 Шплинт 32×20 3
17 352-18 Штифт цилиндрический 8C3×22 4 0,0095
18 351-26-1 Гайка с прорезями М12×1,5 3 0,016
19 3306-20-1 Коробка наклонного валика правая 1 0,725
20 351-09 Гайка М12×1,5 3 0,02
21 352-22 Штифт цилиндрический 4C3×18 54 0,002
22 306-111 Прокладка 2 0,005
23 353-21 Шайба стопорная 9 14 0,0016
24 306-981 Угольник для транспортировки 2 0,25
25 306-87 Прокладка 2 0,0005
26 306-85 Подмотка 32 0,0003
27 306-16-23 Головка блока правая 1 36,61
27 306-34-23 Головка блока левая 1 36,61
28 301-106-1 Втулка 4 0,025
29 355-08 Кольцо 18-24 16 0,014
30 306-129 Втулка 6 0,0055
31 350-29 Шпилька переходная 48 0,027
32 355-10 Кольцо 24-30 12 0,2
33 306-28 Втулка 4 0,0046
34 306-19-2 Втулка пускового клапана 12 0,03
35 306-22-1 Седло 24 0,055
36 306-23-1 Седло 24 0,065
37 350-15 Шпилька М8×35 48 0,012
38 350-27 Шпилька M9×40 8 0,02
39 352-20 Штифт цилиндрический 6C3×20 4 0,004
40 353-06-1 Шайба чистая 9 48 0,0013
41 353-34 Шайба стопорная 8 24 0,005
42 306-40-1А 1 Основание подшипника распределительного вала 12 0,36
43 350-21-1 1 Шпилька М10×48 12 0,024
44 306-41A 1 Крышка подшипника распределительного вала 12 0,17
45 306 37-3 2 Основание упорного подшипника распределительного вала 2 0,45
46 350-40-1 1 Шпилька М8×48 32 0,019
47 353-32 1 Шайба стопорная 8 24 0,0022
48 353-19 1 Шайба стопорная 10 12 0,0025
49 351-50 1 Гайка М10 12 0,012
1 Комплектно заказывать по сб.306-04-2.
2 Комплектно с деталью 351-03, 352-22 и 350-40-1 заказывать по сб.306-03-3.
