Система обогрева ДЭТ-250



Поделиться

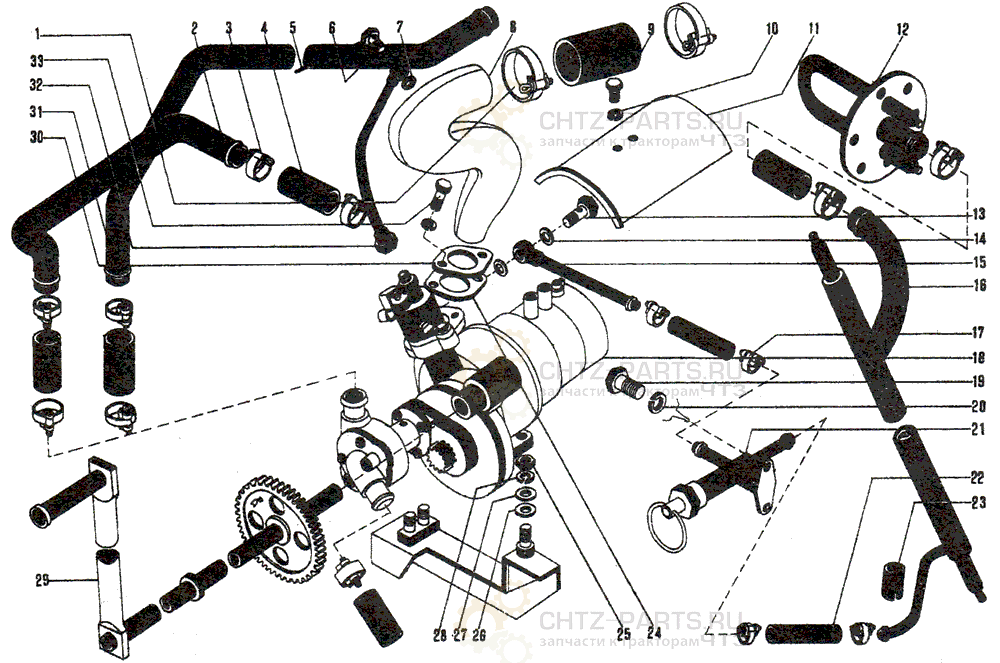

748-02-3СП Система обогрева ДЭТ-250
Поз. Обозначение Наименование Кол. Масса
1 - Хомут 58 2 -
2 748-02-34 Труба 1 0,5
3 - Хомут 38 12 -
4 700-40-3492 Рукав 6 0,067
5 ГОСТ 792-67 Проволока КО-1 0,2 m -
6 701-05-41 Болт зажимной 1 0,026
7 МН 4152—62 Кольцо 12X16 2 -
8 748-02-133СП 1 Труба 1 1,05
9 700-40-3499 Рукав 1 0,088
10 ГОСТ 6402—70 Шайба 8Т 65Г 09 4 -
11 748-02- 139СП Кожух 1 0,32
12 748-02-176СП Электронагреватель 1 0,66
13 700-28-2457 Болт поворотного угольника 1 0,02
14 700-40-260-07 Прокладка 2 0,0002
15 748-02-166СП Трубка 1 0,048
16 748-02-177СП Электронагреватель 1 1,582
17 - Хомут 15 4 -
18 748-02-115СП Редуктор 1 18.186
19 ГОСТ 7798—70 Болт 6М×14.46.019 2 -
20 ГОСТ 6402—70 Шайба 6Т 65Г 09 2 -
21 748-02-165СП Кран 1 0,217
22 700-40-3479 Рукав 2 0,027
23 700-46-2004 Рукав 2 0,026
24 748-02-199 Прокладка 1 0,11
25 ГОСТ 5915—70 Гайка М10.6.019 3 -
26 700-31-119 Шайба 9 0,005
27 ГОСТ 11371—78 Шайба 10.02.05 3 -
28 ГОСТ 6402—70 Шайба 10 ОТ 65Г 09 3 -
29 748-02-129СП Рукоятка 1 -
30 748-02-198 1 Фланец 1 0,05
31 748-02-35 Труба 1 1,065
32 748-02-118СП Трубка 1 0,3
33 ГОСТ 7796—70 Болт М8×16.46.019 4 -
1 Сборочную единицу 748-02-133СП заказывать комплектно с деталью 748-02-198. При установке подрезать по месту и приварить.
