Система очистки воздуха и охлаждении электромашин ДЭТ-250



Поделиться

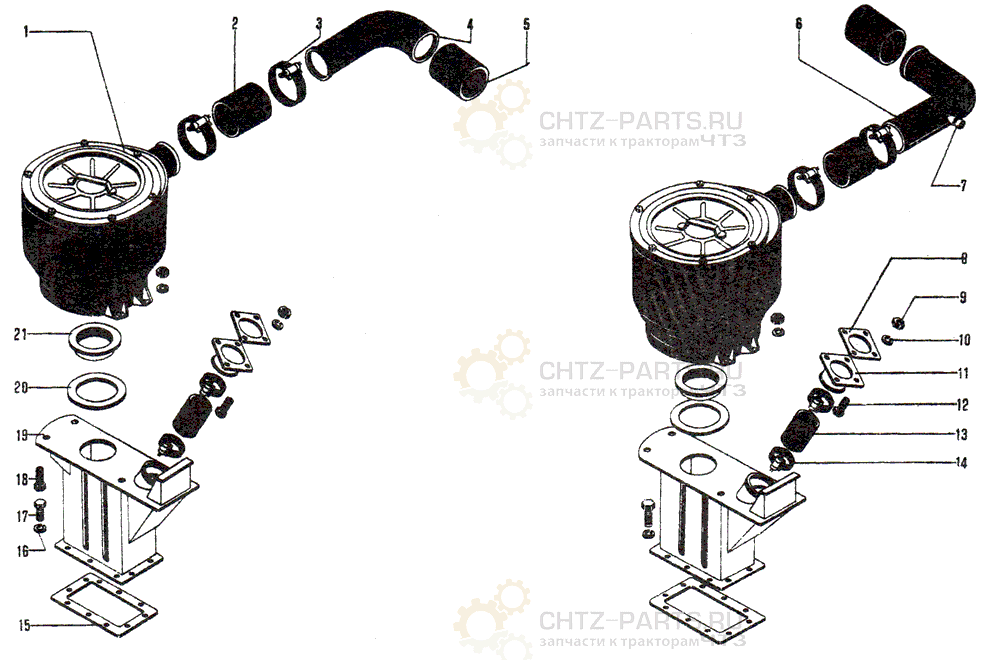

Система очистки воздуха и охлаждении электромашин ДЭТ-250
Поз. Обозначение Наименование Кол. Масса
1 748-05-280СП Воздухоочиститель 2 27,05
2 700-40-3505 Рукав 2 0,366
3 Хомут 105 6
4 748-05-277СП Труба 1 0,8
5 700-40-3484 Рукав 2 0,427
6 748-05-288СП Труба 1 0,802
7 ОР-9928 Сигнализатор засоренности 1
8 748-05-283 Прокладка 2 0,095
9 ГОСТ 5927—70 Гайка М8.6.019 16
10 ГОСТ 6402—70 Шайба 8Т 65Г 09 16
11 748-05-182СП Патрубок 2 0,182
12 ГОСТ 7796—70 Болт М8×20.46.019 8
13 700-40-3504 Рукав 2 0,148
14 Хомут 82 4
15 748-05-604 Прокладка 2 0,08
16 ГОСТ 6402—70 Шайба 12 ОТ 65Г 09 20
17 ГОСТ 7798—70 Болт М12×25.46.019 20
18 ГОСТ 7796—70 Болт М8×25.46.019 8
19 748-05-276СП Стойка 2 7,7
20 748-05-202 Прокладка 2 0,148
21 748-05-305 Кольцо 2 0,095


Система очистки воздуха и охлаждении электромашин ДЭТ-250


Поз. Обозначение Наименование Кол. Масса
1 700-40-3378 Уплотнение 1 0,45
2 748-05-204СП Решетка 1 3,72
3 700-40-3504 Рукав 7 0,148
4 748-05-425 Трубка 2 0,13
5 748-05-305 Кольцо 2 0,095
6 748-05-21ЗСП Патрубок 2 2,5
7 748 05-202СП Патрубок 1 2,62
8 ГОСТ 11371—78 Шайба 10.02 4
9 ГОСТ 6402—70 Шайба 10 ОТ 65Г 26
10 ГОСТ 7796-70 Болт М10×25.46 14
11 748-05-114 Трубка 6 0,22
12 748 05-234СП Труба 1 5,36
13 ГОСТ 7796-70 Болт М8×25.46 2
14 ГОСТ 7796-70 Болт М8×35.46 2
15 748-05-455 Крючок 2 0,02
16 700-40-3379 Уплотнение 1 0,45
17 748-05-387 Прокладка 2 0,023
18 748-05-388 Прокладка 2 0,023
19 ГОСТ 515284 Набивка крученая АП4×4 0,6 m
20 730-82-24 1 Кольцо 2 0,016
21 748-05-180СП Решетка 1 2,98
22 748-05-112 Трубка 2 0,075
23 Хомут 82 18
24 748-05-207СП Труба 1 0,3
25 ГОСТ 7796-70 Болт М8×20.46 2
26 ГОСТ 6402-70 Шайба 8Т 65Г 6
27 748-05-220 Прокладка 1 0,029
28 748-05-162СП Труба 1 0,74
29 748-05-283СП Коллектор 1 6,4
30 748-05-596 Прокладка 1 0,109
31 ГОСТ 7796-70 Болт М8×16.46 14
32 ГОСТ 11371-78 Шайба 8.02 14
33 ГОСТ 7796-70 Болт М12×30.46 10
34 748-05-236СП Труба 1 4,8
35 748-05-315 Прокладка 2 0,122
36 ГОСТ 6402-70 Шайба 12 ОТ 65Г 09 12
37 ГОСТ 5929-70 Гайка М12.8 10
38 748-05-136СП 1 Труба 2 0,276
39 748-05-237СП Циклон 1 1,831
40 Хомут 230 12
41 748-05-489 Труба 1 0,734
42 748-05-205СП Корпус 1 10,6
43 700-40-3326 Прокладка 2 0,042
44 748-05-265СП Обойма 1 0,116
45 748-05-242СП Кронштейн 1 0,234
46 748-05-241СП Труба 1 0,32
1 Сборочную единицу 748-05-136СП и деталь 730-82-24 заказывать комплектно.
