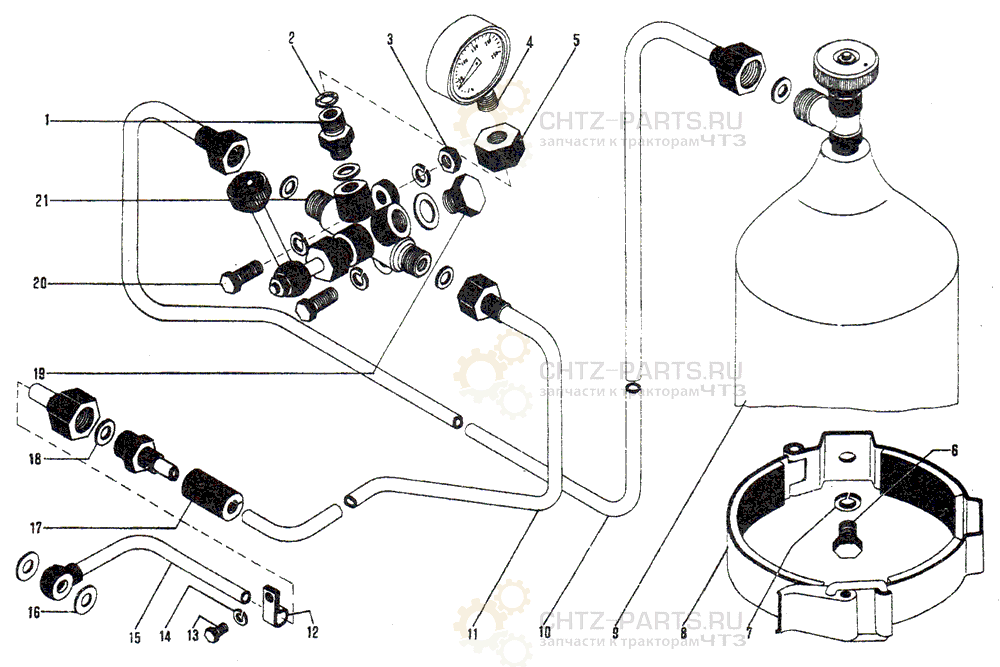

Система воздушного запуска двигателя ДЭТ-250



Поделиться
748-54-4СП Система воздушного запуска двигателя ДЭТ-250
Поз. Обозначение Наименование Кол-во Масса
1 730-09-23 Штуцер 1 0,06
2 700-40-260-01 Прокладка 3 0,0003
3 ГОСТ 5927—70 Гайка М6.6.019 2
4 Манометр MT-1-250/150 1
5 730-09-24 Гайка 1 0,052
6 ГОСТ 7796 70 Болт М10×20.58.019 2
7 ГОСТ 6402—70 Шайба 10 ОТ 65Г 09 2
8 748-28-120СП Замок 1 0,59
9 748-54-197СП Баллон 1 15,0
10 748-54-179СП Труба 1 0,58
11 748-54-192СП Труба 1 0,317
12 700-54-201-04 Хомутик 2
13 ГОСТ 7798—70 Болт М6×14.58.019 2
14 ГОСТ 6402 —70 Шайба 6Т 65Г 09 4
15 748-54-193СП Труба 1 0,44
16 MH 4152—62 Кольцо 14×20 2
17 748-54-197 Уплотнение 1 0,05
18 700-40-260-06 Прокладка 3 0,0002
19 700-37-136 Пробка 1 0,03
20 ГОСТ 7798—70
Болт М6×20.58.019 2
21 Перепускной кран ПК/12 (34.38.017-1) 1
