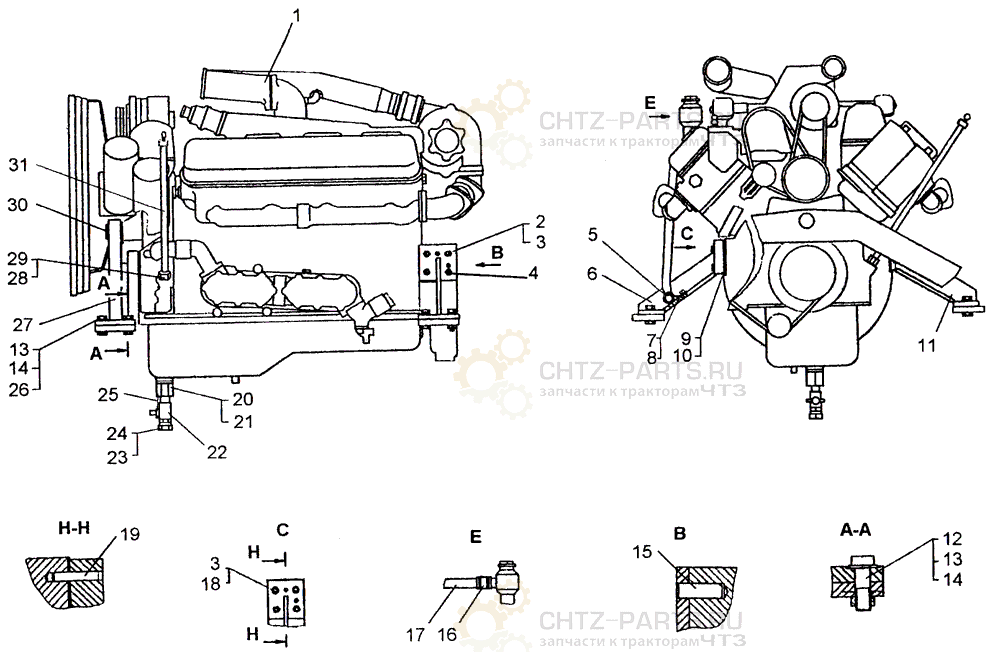

Установка двигателя ДЭТ-320



Поделиться
Установка двигателя ДЭТ-320
Поз. Обозначение Наименование Кол.
- 749-01-6CΠ Установка двигателя
1 - Двигатель ЯМ37511.10-18 1
2 - Болт M14-6g×45.58.019 4
3 - Шайба 14ОТ 65Г 09 8
4 700-28-2670-01 Болт 2
5 749-01-112CΠ Кронштейн правый 1
б 700-54-201-21 Хомут 1
7 - Болт M6-6g×14.88.35.019 1
8 - Шайба 6Т 65Γ 09 1
9 749-01-41-02 Прокладка 4
10 749-01-41-01 Прокладка 8
11 749-01-109CΠ Кронштейн левый 1
12 700-28-2320 Болт 2
13 - Гайка M12×1,5-7H.6.019 8
14 - Шайба 20ОТ 65Γ 09 8
15 - Штифт 12u8×30 2
16 700-41-2235-15CΠ Хомут 1
17 - Рукав-деталь 30-40-800-03(3) 0,8 м
18 700-28-2670 Болт 2
19 700-32-405 Штифт 2
20 - Кольцо 24×30 1
21 700-41-4025 Переходник 1
22 - Кран шаровой 1/2" полнопр. ВН/ВН «бабочка» (Италия) 1
23 700-37-2328 Пробка 1
24 40910 Кольцо 1
25 - Проволока 1,2-1 0,15 м
26 700-28-2406 Болт 6
27 749-01-111CΠ Кронштейн 1
28 749-01-104CΠ Трубка щупа 1
29 - Кольцо 14×20 1
30 700-39-507 Кольцо В50 1
31 749-01-105CΠ Щуп 1



...

...
