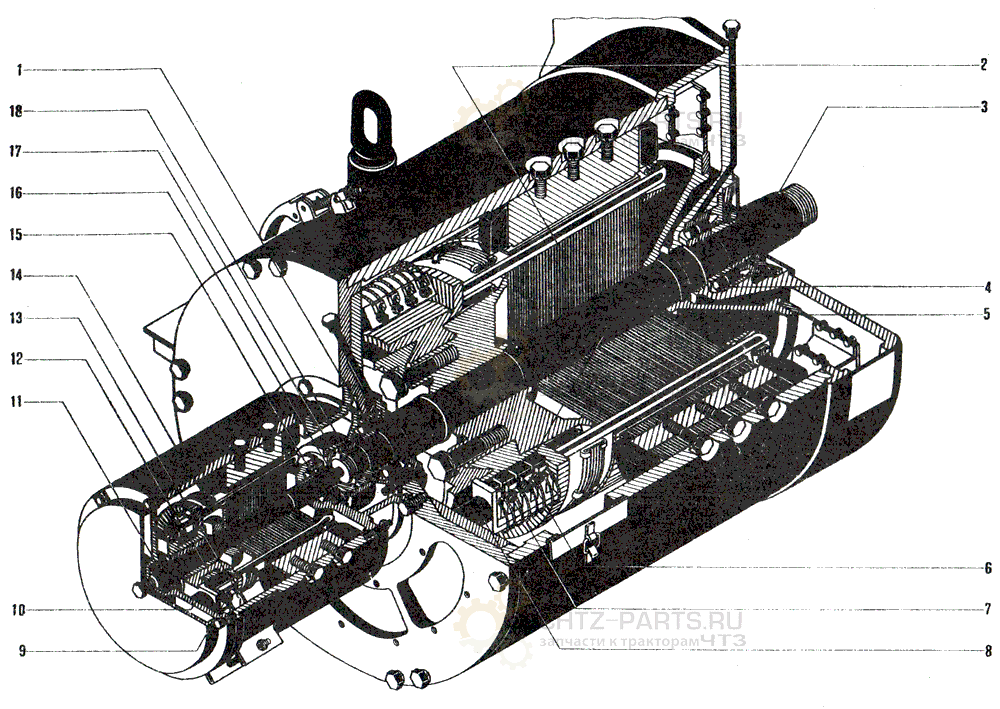

Генератор постоянного тока ГПА-222 с возбудителем ДК-913А ДЭТ-250
Поз. Обозначение Наименование Кол-во Масса
Генератор ГПА-222
1 ГОСТ 5721—75 Подшипник роликовый 3615 1
2 5ВЯ.674.001 Якорь 2
3 8ВЯ.200.001 Вал I
4 ГОСТ 8328—75 Подшипник роликовый 3241ЗМ 1
5 5ВЯ.112.001 Щеткодержатель 24
6 ГОСТ 2332—75
ГОСТ 12232.1—77
ГОСТ 12232.7—76
Щетка ЭГ2А, K1-3,
16×32×40,
ПЩ 4×125, К, с наконечником 6 Л 2-4.0
24
7 8ВЯ.281.057 Пружина 24
8 5BK.780.001 Изолятор 12
Возбудитель ДК-913А
9 2TP.281.008 Пружина щеткодержателя 4
10 8TP.760.023 Прокладка изолирующая 4
11 ГОСТ 8882—775 Подшипник шариковый 160306 1
12 5TP.112.001.3 Щеткодержатель 4
13 ГОСТ 2332—775
ГОСТ 12232.1—77
ГОСТ 12232.8—76
Щетка ЭГ2А, К1-3,
16×40×50,
ПЩ 4Х80, К, с наконечником 5ΠΓ2-4,0
4
14 5TP.674.001 Якорь 1
15 ГОСТ 8882—75 Подшипник шариковый 160306 1
16 8ВЯ.240.098 Шестерня 1
17 8ВЯ.255.015 Муфта I
18 8ВЯ.240 099 Шестерня 1
