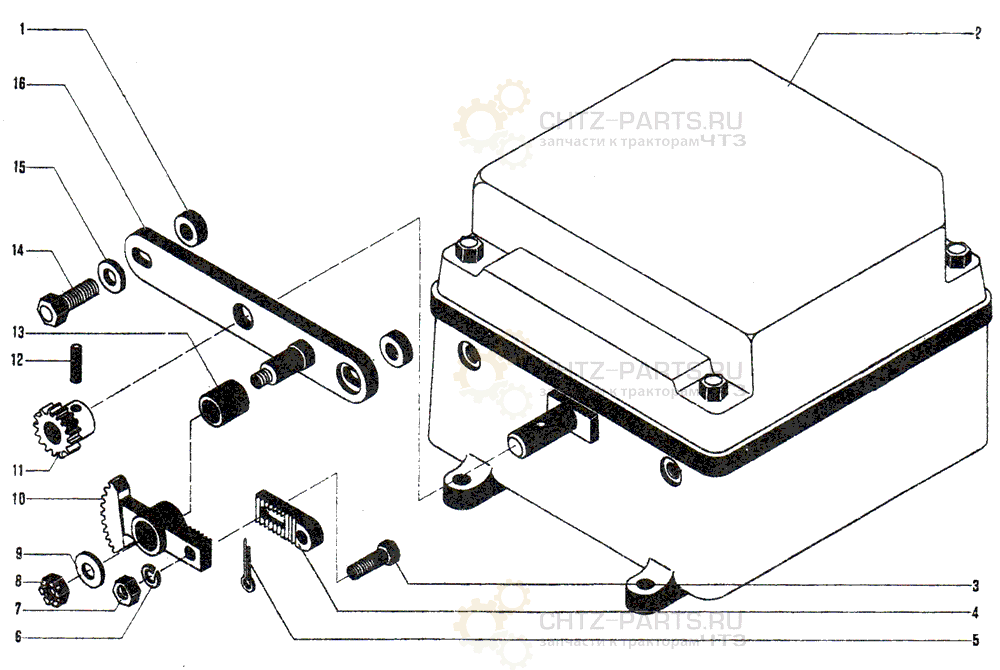

KB-30Γ 748-82-371СП Контроллер ДЭТ-250
Поз. Обозначение Наименование Кол-во Масса
1 748-82-306 Бобышка 2 0,012
2 — Контроллер КВ-30ГУ2 1 15,8
3 ГОСТ 7796—70 Болт М8×25.46.019 1
4 748-82-150 Рычаг 1 0,034
5 ГОСТ 397—79 Шплинт 1,5×20 1
6 ГОСТ 6402—70 Шайба 8T 65Г 05 1
7 ГОСТ 5927—70 Гайка М8.6.019 1
8 700-30-2311 Гайка 1 0,008
9 ГОСТ 6958-78 Шайба 8.02.019 1
10 748-82-325-1 Сектор 1 0,12
11 748-82-324 Шестерня 1 0,095
12 32205 Штифт 1 0,0033
13 748-82-238 Втулка 1 0,014
14 ГОСТ 7796—70 Болт 3М10×30.46.019 2
15 ГОСТ 10450 78 Шайба 10.01.019 2
16 748-82-398СП Опора 1 0,46
