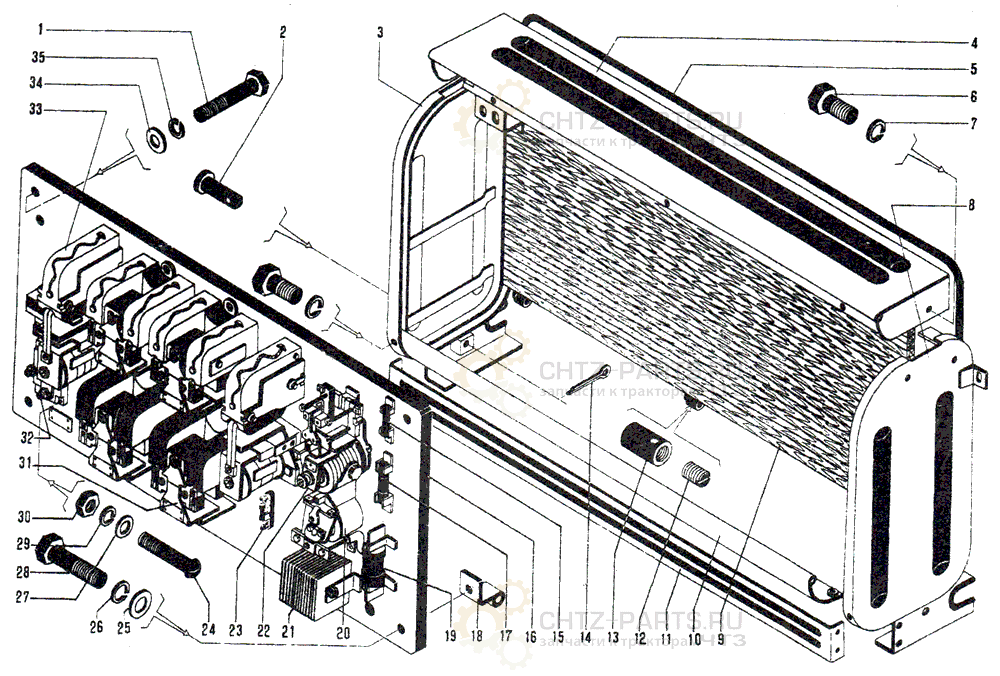

Панель управления ДЭТ-250
Поз. | Обозначение | Наименование | Кол-во | Масса |
1 | ГОСТ 7795—70 | Болт М10×55.58.019 | 2 | |
2 | 700-47-58 | Валик с головкой | 2 | 0,08 |
3 | 748-82-346СП | Боковина | 1 | 3,34 |
4 | 748-82-356СП | Козырек | 1 | 3,38 |
5 | 700-40-4697 | Уплотнение | 1 | 0,145 |
6 | ГОСТ 7798—70 | Болт М6×14.46.019 | 12 | |
7 | ГОСТ 6402 70 | Шайба 6Т 65Г 06 | 12 | |
8 | 748-82-347СП | Боковина | 1 | 3,34 |
9 | 748-82-320СП | Шторка | 1 | 2,98 |
10 | 748-82-261СП | Дно | 1 | 0,962 |
11 | 748-82-307 | Крышка | 1 | 0,860 |
12 | ГОСТ 1476—75 | Винт М6×8.66.019 | 3 | |
13 | 748-82-259 | Зажим | 3 | 0.006 |
14 | ГОСТ 397—79 | Шплинт 4×25 | 2 | |
15 | — | Предохранитель ПР-2 У4 на 15 А, 220 V, переднего присоединения с плавкой вставкой на 6 А | 1 | |
16 | 748-82-365СП | Панель контактная ТП-93Б | 1 | 74,0 |
17 | — | Предохранитель ПР-2 У4 на 60 А, 220 V, переднего присоединения с плавкой вставкой на 35 А | 1 | |
18 | 748-82-256 | Петля | 2 | 0,206 |
19 | — | Предохранитель ПР-2 У4 на 100 А, 220 V, переднего при соединения славкой вставкой на 80 А | 1 | |
20 | — | Реле типа РЭВ-571 У3, 25 А, переднего присоединения | 1 | |
21 | — | Вентиль В-200-1,35 У2 2 класса с охладителем OA-10 | 1 | |
22 | — | Реле типа РЭВ-821 УЗ | 1 | |
23 | — | Блок защиты БЗ-30 | 1 | 0,052 |
24 | 700-35-2119 | Винт | 9 | 0,0046 |
25 | ГОСТ 11371—78 | Шайба 12×2.02.019 | 2 | |
26 | ГОСТ 6402 —70 | Шайба 12 ОТ 65Г 06 | 2 | |
27 | ГОСТ 11371-78 | Шайба 4.01.019 | 8 | |
28 | ГОСТ 7795—70 | Болт М12×55.58.019 | 2 | |
29 | ГОСТ 6402—70 | Шайба 4T 65Г 06 | 8 | |
30 | ГОСТ 5927— 70 | Гайка М4.6.019 | 8 | |
31 | — | Контактор КПД-121Е У2 24 V, 63 А | 4 | |
32 | 8АО 361.014 ТО | Контактор переключающий TKC 411 ДОД с соединительной шинкой | 2 | 1,9 |
33 | — | Контактор КПД-113У2 24 V, 160 А | 2 | |
34 | ГОСТ 11371—78 | Шайба 10.02.019 | 2 | |
35 | ГОСТ 6402—70 | Шайба 10 ОТ 65Г 06 | 2 |
