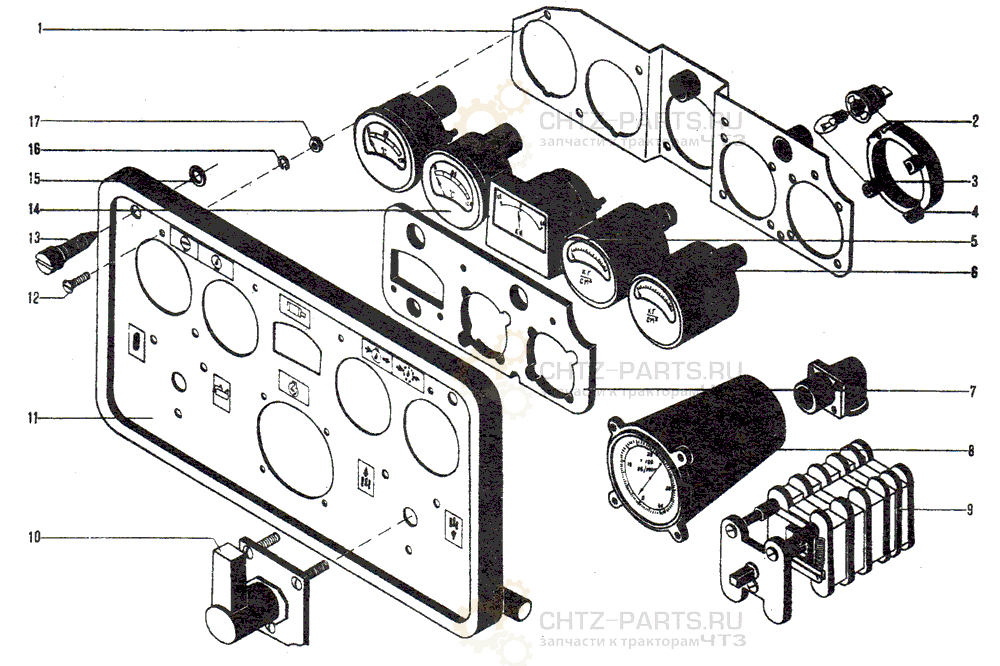

Щиток ДЭТ-250
Поз. | Обозначение | Наименование | Кол-во | Масса |
1 | 748-10-324СП | Плата | 1 | 0,27 |
2 | Патрон ПП1-200 | 4 | 0,02 | |
3 | ГОСТ 2023-75 | Лампа накаливания А24-1 | 4 | |
4 | Кольцо крепежное из комплекта манометра ТЭМ-15 | 2 | ||
5 | Амперметр М2001 со шкалой 1—0—1 кА | 1 | 0,23 | |
6 | Указатель электрического дистанционного манометра ТЭМ-15 | 2 | ||
7 | 748-10-364 | Рассеиватель | 2 | |
8 | Измеритель тахометра ТЭ-4В | 1 | 0,78 | |
9 | Переключатель УП 5111-с23 | 2 | 0,9 | |
10 | Рукоятка переключателя УП 5111-С23 | 2 | ||
11 | 748-10-329СП | Щиток | 1 | 1,4 |
12 | ГОСТ 17475—80 | Винт B1M4-8g×16.48.019 | 6 | 0,05 |
13 | 748-10-329 | Стяжка | 2 | 0,03 |
14 | Указатель температуры УК-143 | 2 | 0,16 | |
15 | 700-39-118 | Кольцо | 2 | 0,004 |
16 | ГОСТ 6402—70 | Шайба 4Т 65Г 06 | 6 | |
17 | ГОСТ 5927—70 | Гайка М4.6.019 | 6 |

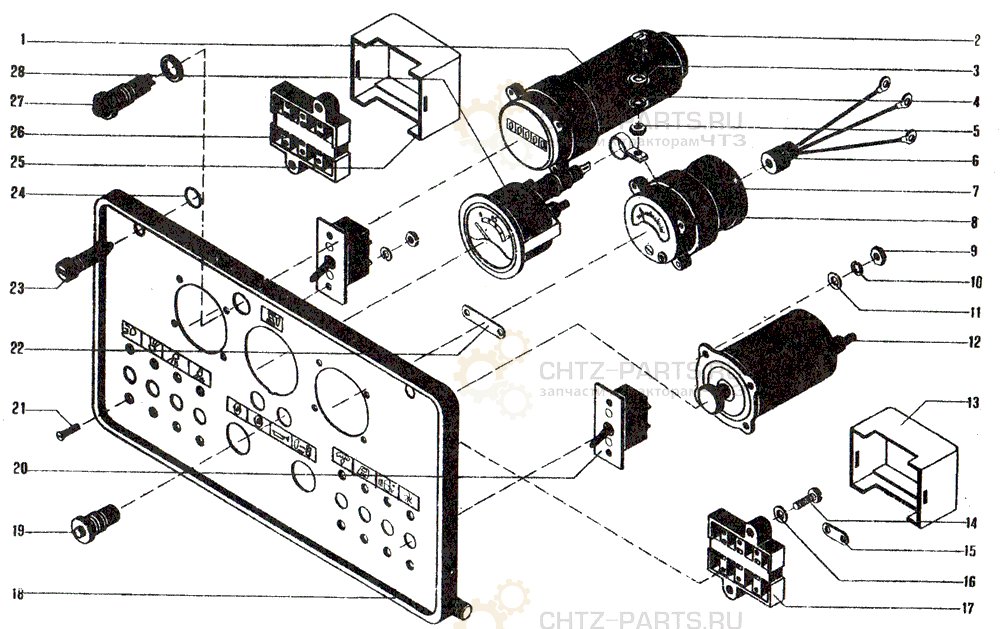

Поз. | Обозначение | Наименование | Кол-во | Масса |
1 | Счетчик моточасов 228ЧП-ПО | 1 | 0,6 | |
2 | ГОСТ 17475—80 | Винт B1M4-8g×12.58.019 | 1 | |
3 | ГОСТ 11371—78 | Шайба 4.01.019 | 1 | |
4 | ГОСТ 6402—70 | Шайба 4Т 65Г 06 | 17 | |
5 | ГОСТ 5927—70 | Гайка М4.6.019 | 17 | |
6 | Провода вольтамперметра ВА-180 | 1 | ||
7 | 748-10-392 | Хомут | 1 | 0,003 |
8 | Вольтамперметр ВА-180 | 1 | 0,5 | |
9 | ГОСТ 5927—70 | Гайка М6.6.019 | 4 | |
10 | ГОСТ 6402—70 | Шайба 6Т 65Г 09 | 4 | |
11 | ГОСТ 11371—78 | Шайба 6.02.019 | 4 | |
12 | Кнопка стартера СТ-31М | 2 | 0,35 | |
13 | Крышка блока предохранителей ПР13-А | 1 | ||
14 | ГОСТ 17475—80 | Винт В1М6 8g×12.58.019 | 4 | |
15 | 748-10-308 | Шинка | 2 | 0,001 |
16 | 700-31-44 | Шайба | 4 | 0,001 |
17 | Блок предохранителей ПР13-А | 1 | 0,13 | |
18 | 748-10-340СП | Щиток | 1 | 4 |
19 | Кнопка 5к | 2 | 0,016 | |
20 | Переключатель В-45М | 8 | 0,0.35 | |
21 | ГОСТ 17475—80 | Винт B1M4-8g×10.48 019 | 16 | |
22 | 703-80-142 | Шинка | 4 | 0,0004 |
23 | 748-10-329 | Стяжка | 2 | 0,03 |
24 | 700-39-118 | Кольцо | 2 | 0,004 |
25 | Крышка блока предохранителей ПР10-А | 1 | ||
26 | Блок предохранителей ПР 10-А | 1 | ||
27 | Фонарь контрольной лампы ПД-20К | 1 | ||
28 | Указатель уровня топлива УБ 125 | 1 |
