Установка электромашин ДЭТ-250



Поделиться

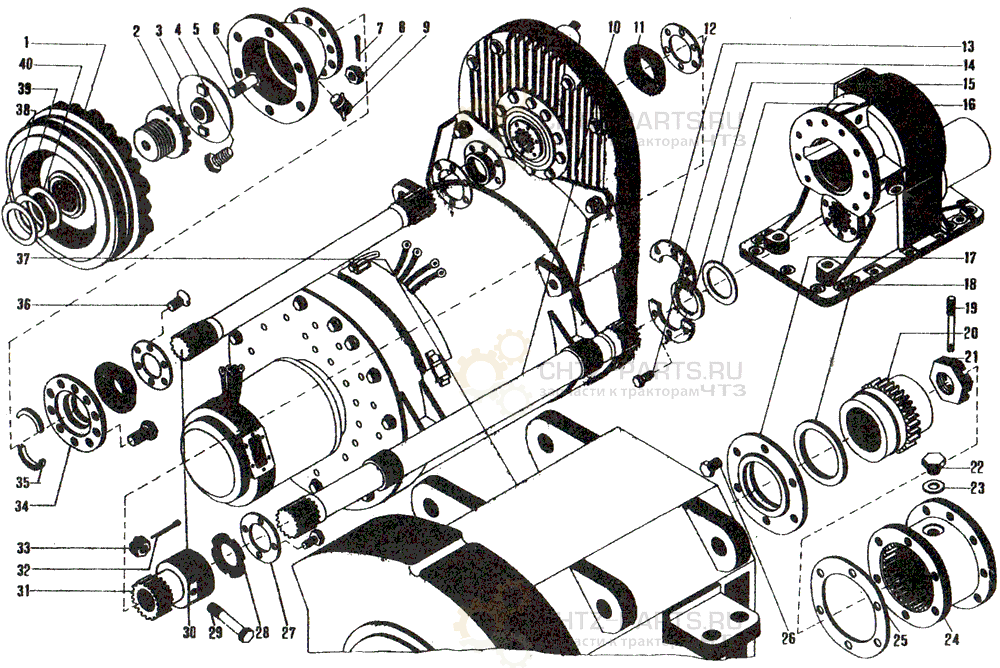

748-50-10СП Установка электромашин ДЭТ-250
Поз. Обозначение Наименование Кол-во Масса
1 748 50-171СП 1 Муфта фрикционная 1 59,88
2 748-50-341 Пробка 1 2,35
3 748-50-340 Диск опорный 1 0,75
4 700-28-370 Болт 12 0,214
5 700-28-2340 Болт 1 0,214
6 748-50-215СП 2 Муфта 1 9,65
7 ГОСТ 397—79 Шплинт 4×32 6
8 ГОСТ 5932—73 Гайка 2M18×1,5.6 6
9 700 37 101СП Масленка 2 0,0174
10 748-50-127СП Вал карданный 1 15,91
11 748-50-397 Уплотнение 3 0,027
12 748-50-398 Накладка 3 0,055
13 748-50-148 Крышка разрезная 2 0,305
14 ГОСТ 7796—70 Болт 3М8-6g×20.88.35.019 10
15 748-50-149 Кольцо уплотнительное 1 0,006
16 700-58-2461 Кольцо 1 0,05
17 748-12-73 Крышка 1 2,0
18 748-12-18 Сальник 1 0,032
19 748-12-61 Штифт 1 0,03
20 748-12-63 Шестерня 1 6,94
21 81010.946.000 Гайка 1 1,3
22 700-37-2129 Пробка 1 0,09
23 700-40-260-16 Прокладка 1 0,00016
24 748-12-115СП Муфта 1 9,6
25 748-12-57 Прокладка 1 0,0043
26 700-28-2342 Болт 15 0,034
27 712-14-273 Шайба 1 0,06
28 712-14-274 Кольцо 1 0,005
29 700-28-2452 Болт 1 0,09
30 748-50-206 Вал передний 1 25,1
31 748-50-177 Муфта 1 3,35
32 ГОСТ 397—79 Шплинт 2×25 1
33 3082 Гайка 1 0,15
34 748-50-535 Фланец 1 ∣.7
35 748-50-536 Кольцо разрезное 2 0,135
36 ГОСТ 17475—72 Винт M4×10.48.05 18
37 Электродвигатель тяговый ЭДП-196 3 1
38 748-50-570 Шайба регулировочная 2 0,033
39 748-50-571 Шайба регулировочная 2 0,043
40 748-50-572 Шайба регулировочная 2 0,065
1 Заказывать комплект 748-50-сб.193.
2 Заказывать комплект 748-50-203СП.
3 За исключением общепромышленного исполнения заказывать комплект 748-82-350СП.

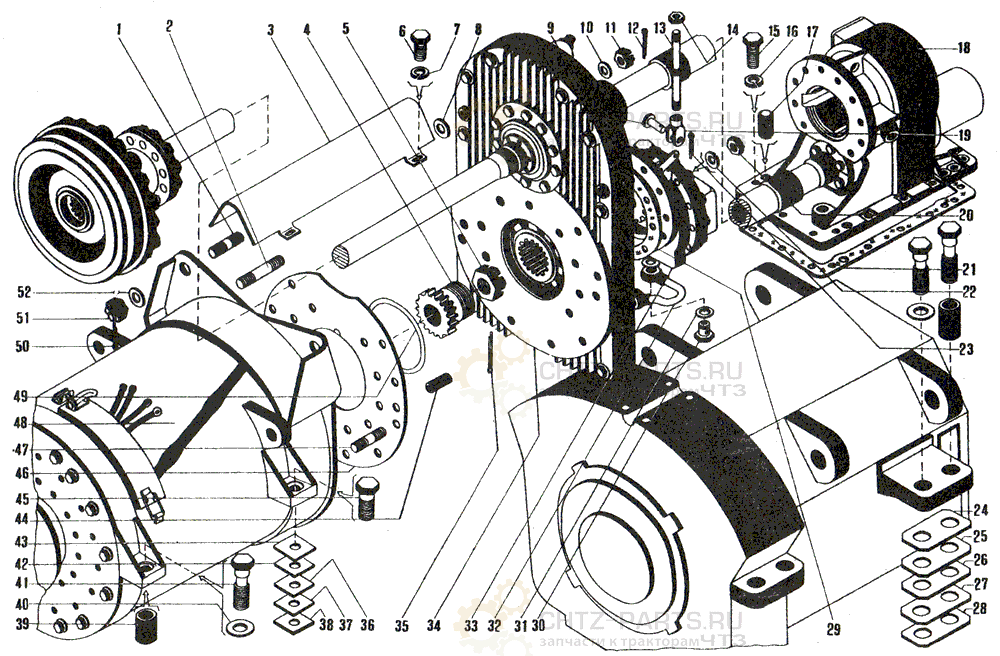

Установка электромашин ДЭТ-250

Поз. Обозначение Наименование Кол-во Масса
1 700-29-291 Шпилька 2 0,09
2 700-29-269 Шпилька 16 0,16
3 748-50-328 Кожух 1 1,66
4 748-50-467 Муфта 1 2,55
5 700-30-248 Гайка 1 0,483
6 ГОСТ 7796—60 Болт М8×16.46 4
7 ГОСТ 6402—70 Шайба 8T 65Г 09 4
8 748-50-288 Прокладка 2 0,0004
9 700-47-2108 Ось 1 0,010
10 ГОСТ 11371—78 Шайба 14.02 20
11 351-19A Гайка 20 0,028
12 ГОСТ 397—79 Шплинт 3,2×32 20
13 748-50-557 Шток 1 0,43
14 ГОСТ 5915—70 Гайка М8.6.019 3
15 ГОСТ 7796—70 Болт М16×1,5×38.88.38ХС 16
16 ГОСТ 6402—70 Шайба 16 ОТ 65Г 09 16
17 748-18-87 Штифт 3 0,027
18 748-50-125СП Редуктор раздаточный 1 95,0
19 748 17-632 Вилка тяги 1 0,06
20 ГОСТ 5915—70 Гайка М10.6.019 10
21 748-50-394 Прокладка 1 0,015
22 ГОСТ 6402—70 Шайба 10 ОТ 65Г 09 10
23 ГОСТ 397—79 Шплинт 2×16 1
24 700-31-533 Шайба 6 0,02
25 700-31-534 Шайба 6 0,037
26 700-31-535 Шайба 6 0,075
27 700-31-536 Шайба 3 0,15
28 700-31-537 Шайба 3 0,112
29 748-50-136 Прокладка 4 max 0,007
30 748-60-130 Штуцер 2 0,092
31 MH 4152-62 Кольцо 20×26 4
32 748-50-210СП Труба 1 0,266
33 748-50-218СП Редуктор привода насоса 1 53,3
34 748-50-209СП Редуктор привода генератора 1 136,5
35 ГОСТ 397—79 Шплинт 6,3×60 1
36 748-50-319 Прокладка 4 0,022
37 748-50-320 Прокладка 4 0,04
38 748-50-321 Прокладка 4 0,066
39 748-50-409 Втулка 5 0,1
40 ГОСТ 11371—78 Шайба 24.02 8
41 700-28-382 Болт 8 0,394
42 748-50-317 Прокладка 4 0,004
43 748-50-318 Прокладка 4 0,011
44 700-32-221 Штифт 2 0,12
45 700-28-398 Болт 2 0,66
46 748-50-393 Прокладка 1 0,048
47 700-29-268 Шпилька 4 0,09
48 Генератор постоянного тока ГПЛ-222 с возбудителем ДК-91ЗА 4 1 1224,8
49 748-21-75 Кольцо 1 0,008
50 ГОСТ 397—79 Шплинт 4×36 1
51 ГОСТ 5932—73 Гайка 2M18×1,5.6 2
52 ГОСТ 11371—78 Шайба 18.02 2
4 За исключением общепромышленного исполнения заказывать комплект 748-82-349СП.

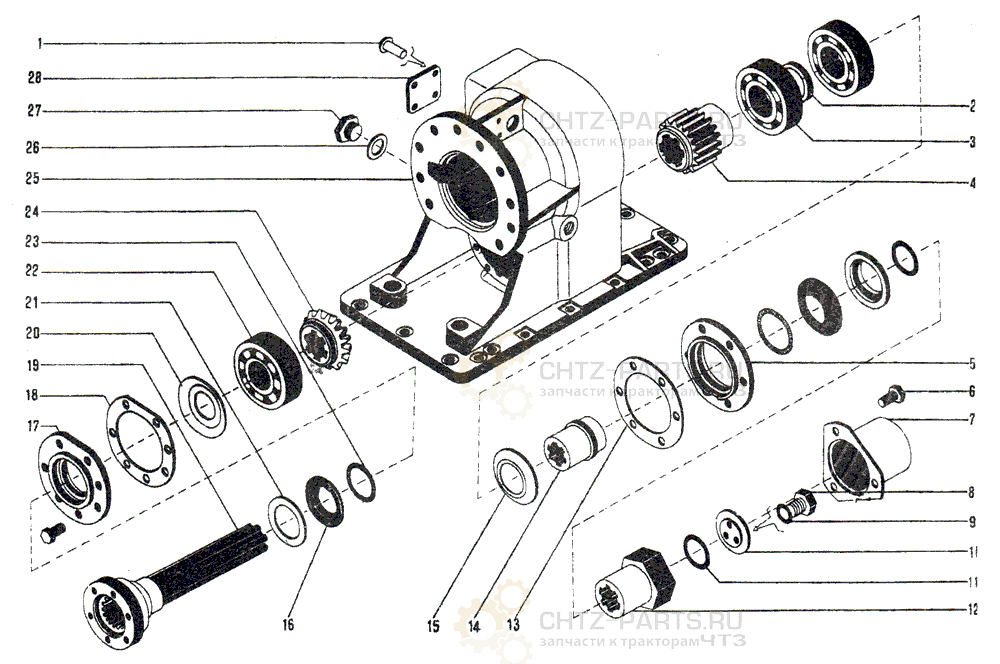

748-50-125СП Редуктор раздаточный ДЭТ-250

748-50-125СП Редуктор раздаточный ДЭТ-250
Поз. Обозначение Наименование Кол-во Масса
1 ГОСТ 10299—68 Заклепка 3×14-32 4
2 748-50-543 Шайба 1 0,008
3 ГОСТ 8338—75 Подшипник 213 2
4 748-50-501 Шестерня 1 2,35
5 748-50-153 5 Крышка 1 1,05
6 ГОСТ 7796—70 Болт 3М8-6g×20.88.35 14
7 748-50-205СП Чехол 1 0,8
8 700-28-2197 Болт 3 0,044
9 301-161А Кольцо 3 0,005
10 748-50-499 Крышка 1 0,24
11 700-40-2014 Кольцо 2 0,0016
12 748-50-498 Втулка 1 1,44
13 748-50-160 Прокладка 8 max 0,005
14 748-50-162 Втулка распорная 1 0,608
15 748-50-157 Кольцо маслоотражательное 1 0,055
16 701-212-62 5 Манжета I 0,007
17 748-50-152 5 Крышка 1 1,0
18 748-50-274 Прокладка 5 max 0,∞5
19 748-50-497 Вал ведущий 1 8,306
20 748-50-156 Кольцо маслоотражательное 1 0,055
21 700-42-2458 Кольцо I 0,133
22 ГОСТ 8338—75 Подшипник 312 1
23 701-212-63 5 Пружина I 0,007
24 748-50-380 6 Шестерня 1 0,65
25 748-50-267 Крышка I 1,05
26 700-40 260-11 Прокладка 1 0,0007
27 700-37-317-01 Пробка I 0,048
28 700-42-2275 Табличка I 0,0065
5 Детали 701-212-63 и 748-50-152 заказывать комплектом 748-50-122СП. Детали 700-58-2458, 701-212-62, 701-212-63 и 748-50-153 заказывать комплектом 748-50-123СП.
6 Заказывать комплект 748-50-сб. 176.

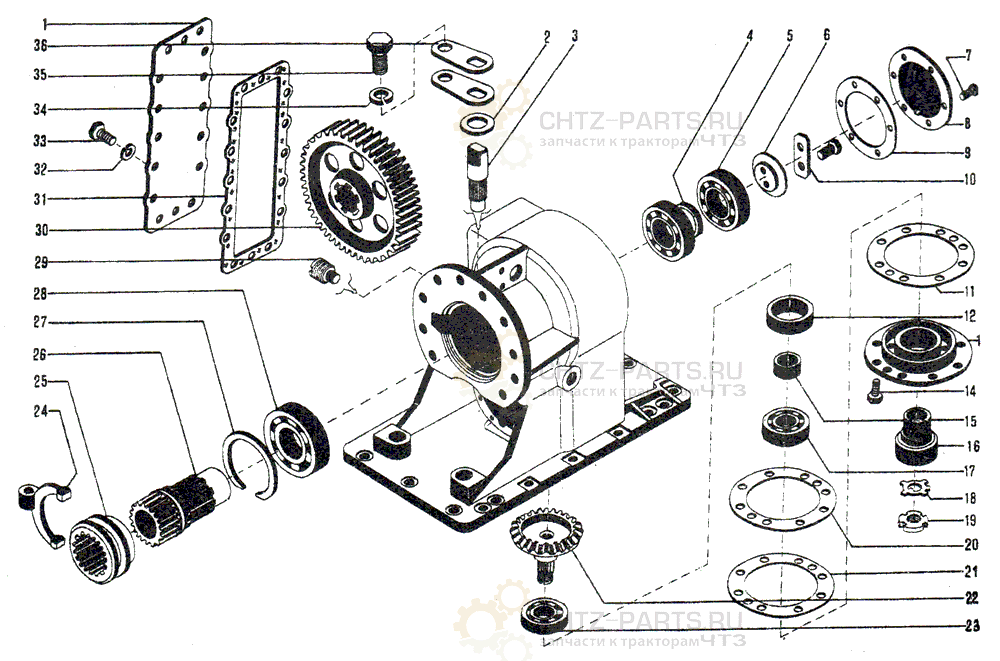

748-50-125СП Редуктор раздаточный ДЭТ-250

Поз. Обозначение Наименование Кол-во Масса
1 748-50-267 Крышка I 1,05
2 748-50-181 Сальник 1 0,0018
3 748-50-378 Валик 1 0,108
4 748-50-544 Шайба 1 0,007
5 ГОСТ 8338—75 Подшипник 212 2
6 748-16-88 Крышка 1 0,196
7 I OCT 7796—70 Болт 3М8×16.46 6
8 748-50-447 Крышка 1 0,35
9 748-50-161 Прокладка 8 max 0,004
10 748-50-450 Планка 1 0,01
11 748-50-391 Прокладка 3 max 0,071
12 748-50-384 Втулка 1 0,18
13 748-50-382 Стакан 1 3,25
14 ГОСТ 7796—70 Болт 3М10-6g×25.58 8
15 748-50-383 Втулка I 0,11
16 748-50-144СП Муфта 1 0,55
17 ГОСТ 8328—75 Подшипник 42207 1
18 700-31-490 Шайба стопорная 1 0,0036
19 700-30-2322 Гайка 1
20 748-50-389 Прокладка 3 max 0,011
21 748-50-390 Прокладка 3 max 0,067
22 748-50-381 6 Шестерня 1 0,95
23 ГОСТ 8338—75 Подшипник 207 1
24 748-50-379 Вилка I 0,17
25 748-50-513 Корпус редуктора 1 64,0
26 748-50-484 Вал ведомый I 4,7
27 700-39-144 Кольцо пружинное 1 0,06
28 ГОСТ 8338—75 Подшипник 214 1
29 748-59-164 Стопор 1 0,003
30 748-50-445 Шестерня I 7,32
31 748-50-268 Прокладка 1 0,008
32 ГОСТ 6402—70 Шайба 10 ОТ 65Г 09 16
33 ГОСТ 7796—70 Болт М10×25.46 18
34 ГОСТ 6402—70 Шайба 8Т 65Г 09 1
35 ГОСТ 7796—70 Болт М8×20.46 1
36 748-50-449 Пластина 2 0,017
6 Заказывать комплект 748-50-сб.176.

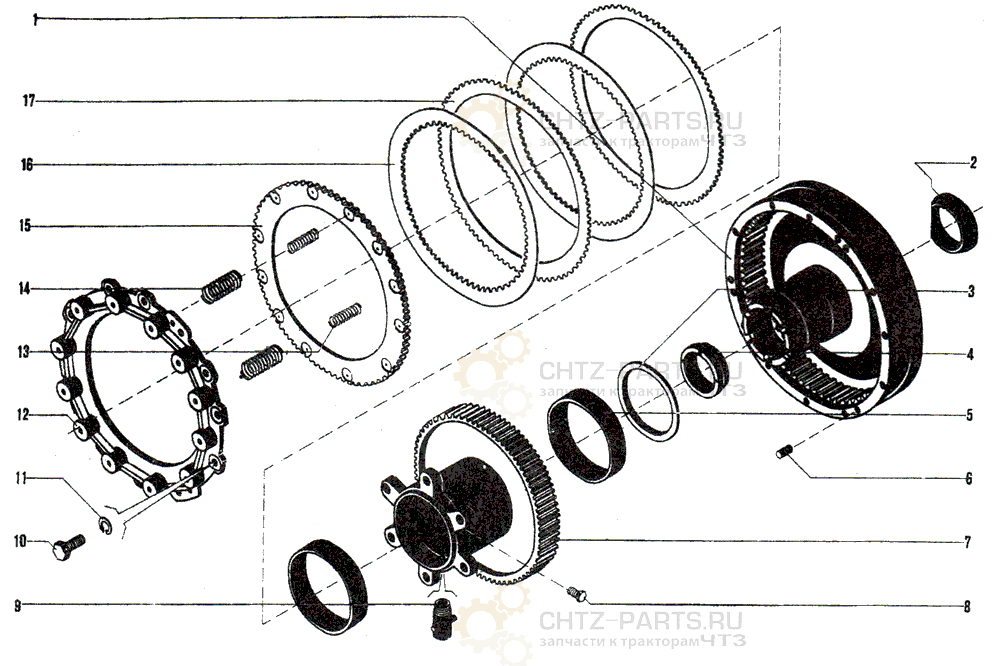

748-50-171СП Муфта предохранительная ДЭТ-250

748-50-171СП Муфта предохранительная ДЭТ-250
Поз. Обозначение Наименование Кол-во Масса
1 748-50-152СП Барабан ведущий 1 24,5
2 701-02-539 Конус 1 0,4
3 748-50-344 Кольцо опорное 1 0,145
4 748-50-354 Конус 1 0,5
5 748-50-297 Втулка 2 0,096
6 Штифт 10u8×25 3
7 748-50-154СП 7 Барабан ведомый 1 15,7
8 375 OCT 23.1.117—83 Пробка КГ 1/8" 20.089 I 0,0103
9 700-37-101СП Масленка 1 0,051
10 700-28-2339 Болт 9 0,025
11 ГОСТ 6402—70 Шайба 10 ОТ 65Г 09 9
12 748-50-429 Крышка 1 3,2
13 700-38-2652 Пружина 12 0,032
14 700-38-669 8 Пружина 12 0,063
15 748-50-428 Диск нажимной 1 1,67
16 748-50-301 Диск ведущий 6 0,75
17 748-50-302 Диск ведомый 7 0,4
7 Заказывать комплект 748-50-200СП.
8 Заказывать комплект из 12 штук.

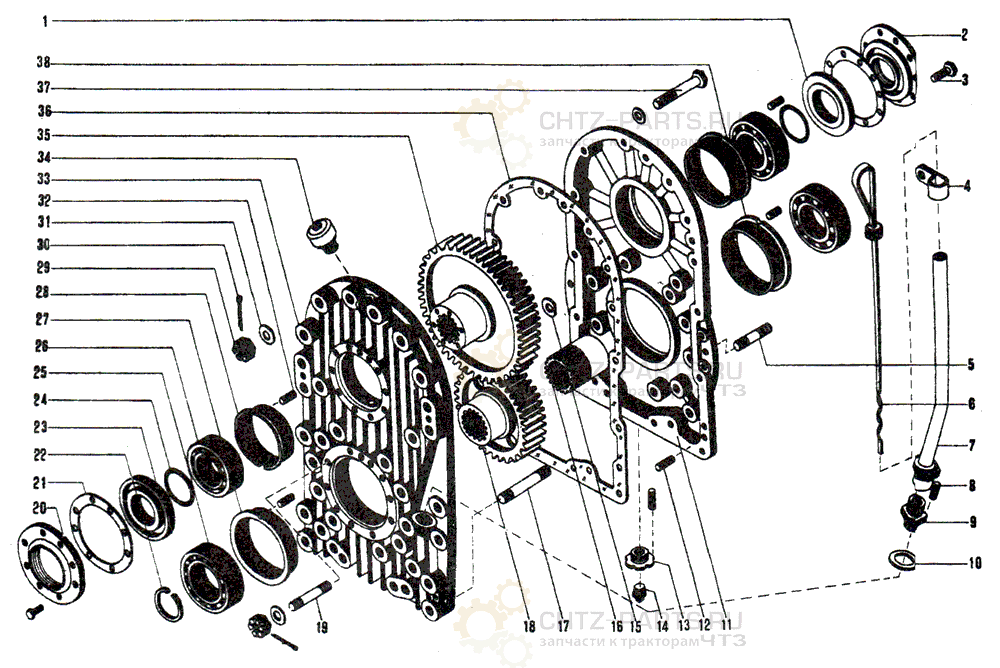

748-50-209СП Редуктор привода генератора ДЭТ-250

748-50-209СП Редуктор привода генератора ДЭТ-250
Поз. Обозначение Наименование Кол-во Масса
1 748-50-348 Маслоотражатель 1 1,01
2 748-50-345 Крышка 1 2,25
3 ГОСТ 7796—70 Болт 3М10×6g×25.58.019 20
4 700-54-67 Хомутик 1 0,016
5 700-29-276 Шпилька 1 0,076
6 748-50-167СП Щуп 1 0,160
7 748-50-168СП Труба 1 0,236
8 Штифт 6u8×25 3
9 748-50-196 Ввергыш 1 0,09
10 700-40-260-20 Прокладка 1 0,0017
11 748-50-555 10 Корпу средуктора 1 29,0
12 748-19-66 Штифт 4 0,1
13 748-50-500 Ввертыш 1 0,37
14 37104 Пробка 1 0,143
15 748-50-288 Прокладка 2 0,0004
16 748-50-466 Муфта 1 4,523
17 700-29-277 Шпилька 5 0,136
18 748-50-362 9 Шестерня 1 19,8
19 ГОСТ 22038—76 Шпилька М10×22.88.38ХС.029 10
20 748-50-347 Крышка 1 2,25
21 748-50-134 Прокладка 7 0,006
22 700-39-133 Кольцо пружинное 1 0,056
23 748-50-346 Маслоотражатель 1 1,01
24 748-12-62 Кольцо 2 0,003
25 ГОСТ 8338-75 Подшипник 130Л 2
26 ГОСТ 8338-75 Подшипник 221 2
27 748-50-133 Стакан 1 1,56
28 748-50-127 Стакан 2 1,049
29 351-19A Гайка 16
30 ГОСТ 397—79 Шплинт 3,2×32 16
31 ГОСТ 11371—78 Шайба 14.02 30
32 Штифт 6u8×20 4
33 748-50-560 10 Корпус редуктора 1 31,6
34 01 265 Сапун 1 0,155
35 748-50-361 9 Шестерня 1 26.5
36 748-50-314 Прокладка 1 0,035
37 700-28-372 Болт 10 0,175
38 748-50-132 Стакан 1 1,35
9 Заказывать комплект 748-50-186СП.
10 Заказывать комплект 748-50-214СП.

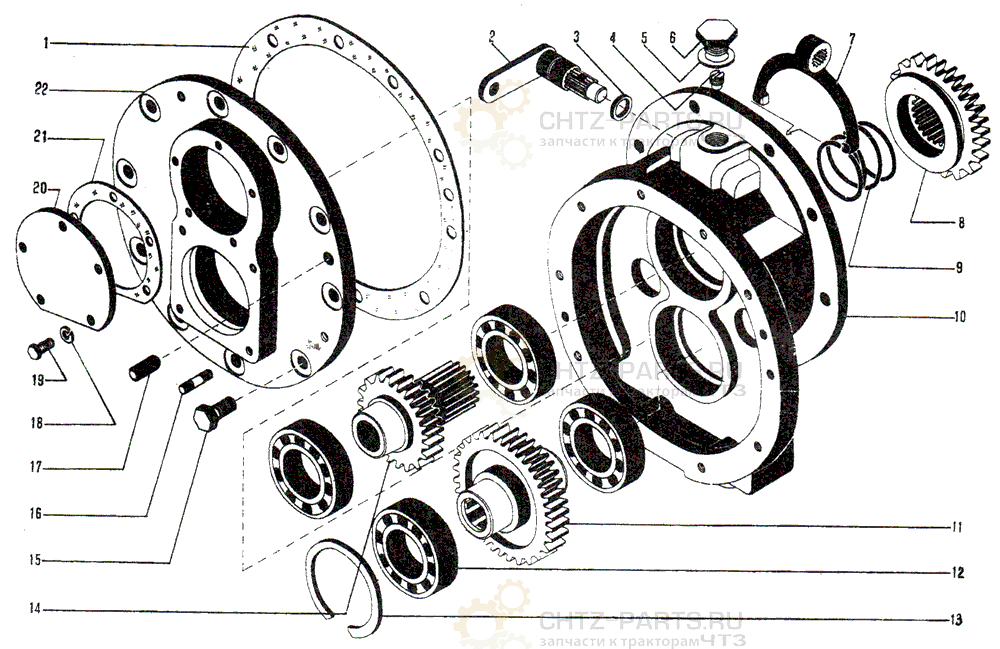

748-50-218СП Редуктор привода насоса ДЭТ-250

748-50-218СП Редуктор привода насоса ДЭТ-250
Поз. Обозначение Наименование Кол-во Масса
1 748-50-549 Прокладка 1 0,007
2 748-50-211СП Рычаг 1 0,124
3 ГОСТ 9833—73 Кольцо 014-018-25-2-2 1
4 700-50-164 Стопор 1 0,003
5 700-40-260-11 Прокладка 1 0,0007
6 700-37-317-01 Пробка 1 0,048
7 748-50-379 Вилка 1 0,170
8 748-50-554 Муфта 1 1,3477
9 700-38-2706 Пружина 1 0,024
10 748-50-552 11 Корпус 1 15,0
11 748-50-574 Шестерня 1 2,339
12 ГОСТ 8338—75 Подшипник 210 4 0,470
13 26837 Кольцо замковое 1 0,034
14 748-50-547 Шестерня 1 1,7113
15 ГОСТ 7796 — 70 Болт 3М10×25.46.019 10 0,022
16 700-29-356 Шпилька 4 0,02
17 Штифт 10u8×25 2 0,0154
18 ГОСТ 6402—70 Шайба 8T 65Г 06 5 0,002
19 ГОСТ 7796—70 Болт 3М8×16.58.019 5 0,011
20 748-50-551 Крышка 1 0,530
21 748-50-548 Прокладка 1 0,002
22 748-50-553 11 Крышка 1 5,5
11 Заказывать комплект 748-50-217СП.
