Установка тягового электрооборудования ДЭТ-250



Поделиться

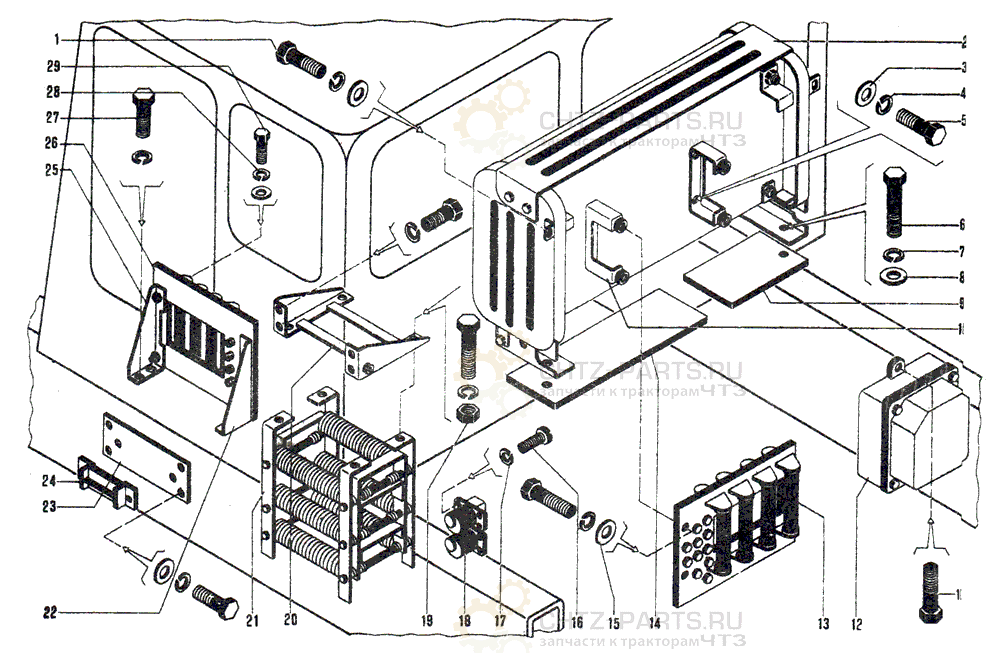

748-82-6СП Установка тягового электрооборудования ДЭТ-250
Поз. Обозначение Наименование Кол-во Масса
1 ГОСТ 7796—70 Болт М10×30.46.019 2
2 748-82-357СП Панель управления 1 88,5
3 ГОСТ 11371—78 Шайба 10.02.019 4
4 ГОСТ 6402—70 Шайба 10 ОТ 65Г 09 4
5 ГОСТ 7796—70 Болт М10×25.46 4
6 ГОСТ 7796—70 Болт М12×30.46.019 2
7 ГОСТ 6402—70 Шайба 12 ОТ 65Г 06 2
8 70031-2553 Шайба 2 0,025
9 748-59-1795 Прокладка 1 0,235
10 748-82-205СП Кронштейн 2 0,75
11 ГОСТ 7796—70 Болт М10×40.46.019 3
12 748-82-371СП Контроллер КВ-30Г 1 16,5
13 Панель с сопротивлениями ПС-63ВУ2 1 15,3
14 748 59-1796 Прокладка 1 0,38
15 31386 Шайба 8.02.019 6 0,00215
16 ГОСТ 17473 80 Винт B1M5-8g×16.58.019 8
17 ГОСТ 6402—70 Шайба 5T 65Г 06 8
18 8АО.361.014 ТО Контактор одноцелевой переключающий TKC 611 ДОД с соединительной шинкой 2 2,7
19 ГОСТ 5915—70 Гайка М8.6.019 4
20 748-82-390СП Кронштейн 1 1.445
21 Ящик с сопротивлениями КФ-6В 1 1 20,0
22 748-82-206СП Кронштейн 1 0,6
23 748-82-326 Планка 1 0,1
24 ГОСТ 8042—78 Шунт 75ШСМ-1000 1 1,76
25 748-82-207СП Кронштейн 1 0,6
26 Панель с сопротивлениями ПС-63БУ2 1 15,0
27 ГОСТ 7796—70 Болт М12×20.46.019 4
28 ГОСТ 6402-70 Шайба 8T 65Г 06 4
29 ГОСТ 7795—70 Болт М8×40.46.019 4
1 Аннулирован, начиная с трактора № 10000750.
