Шиток приборов на Т-130  ↓

Шиток приборов Т-130 Б-130



Шиток приборов 18-10-394СП на Т-130
Поделиться

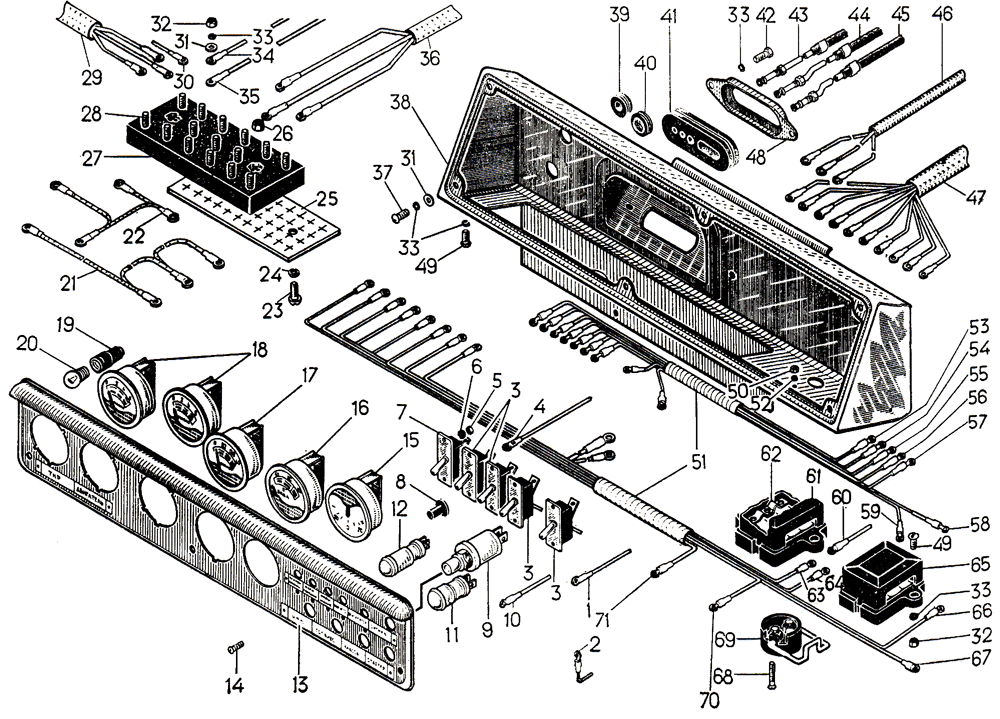

Шиток приборов 18-10-394СП на Т-130
# Номер запчасти Наименование детали Кол-во в сборке
1 24-10-379СП Провод 61 1
2 50-10-115СП Провод 87 1
3 — Выключатель 4602.3710 4
4 24-10-235СП Провод 58 1
5 — Гайка М4.6.019 10
6 — Шайба 4Т 65Г 09 10
7 — Переключатель 5102.3709 1
8 700-40-3886 Колпачок 5
9 — Включатель ВК-322 1
10 24-10-231СП Провод 62 1
11 — Фонарь контрольной лампы типа ПД-20Д с лампой А12-1 (зеленый) 1
12 — Фонарь контрольной лампы типа ПД-20Е с лампой А12-1 (рубиновый) 1
13 18-10-236СП Панель 1
14 — Винт B1M4-8g×10.58.019 10
15 — Амперметр АП-200 1
16 — Приемник указателя температуры воды УК-133 1
17 — Указатель давления топлива МД-218 1
18 — Указатель давления масла МД-219 2
19 — Патрон ламп ПП1-200 3
20 — Лампа накаливания А12-1.5 3
21 50-10-241СП Жгут 34 1
22 50-10-119СП Провод 89 1
23 — Винт B1M8-8g×22.58.019 2
24 — Шайба 8Т 65Г 09 2
25 700-40-4387 Прокладка 1
26 — Гайка M8.6.019 2
27 24-10-22 Клеммная колодка 1
28 — Болт М16×25.58.019 15
29 50-10-142СП Жгут 33 1
30 18-10-344СП Провод 76 1
31 31358-1 Шайба 34
32 — Гайка М6.6.019 19
33 — Шайба 6Т 65Г 09 30
34 24-10-477СП Провод 46 1
35 24-10-441СП Провод 59 1
36 50-10-144СП Жгут 35 1
37 — Винт B1M6-8g×18.58.019 9
38 18-10-350СП Корпус 1
39 700-40-3161 Кольцо 1
40 41879 Кольцо 1
41 700-40-5029-1 Амортизатор 2
42 — Болт М6×14.58.019 3
43 700-41-2195СП Трубка 1
44 700-41-2196СП Трубка 1
45 700-41-2197СП Трубка 1
46 24-10-476СП Жгут 13 1
47 50-10-133СП Жгут 29 1
48 18-10-215 Скоба 1
49 — Винт B1M6-8g×12.58.019 3
50 — Гайка М3.6.019 2
51 — Лента 1 пол — 15 2 m
52 — Шайба 3Т 65Г 09 2
53 18-10-340СП Провод 74 1
54 18-10-322СП Провод 65 1
55 24-10-365СП Провод 57 1
56 18-10-325СП Провод 68 1
57 18-10-334СП Провод 72 1
58 24-10-380СП Провод 53 1
59 24-10-394СП Провод 77 l
60 18-10-332СП Провод 70 1
61 — Блок предохранителей ПР-12Е 1
62 24-10-58 Шинка 6
63 24-10-358СП Провод 48 1
64 24-10-289СП Провод 47 1
66 24-10-357СП Провод 44 1
65 — Блок предохранителей ПР-12Д2 1
67 18-10-318СП Провод 63 1
68 — Винт B1M3-8g×30.58.019 2
69 — Штепсельная розетка 47К 1
70 24-10-378СП Провод 60 1
71 18-10-320СП Провод 64 1
