Гидропривод ДЭТ-250



Гидропривод ДЭТ-250
Поделиться

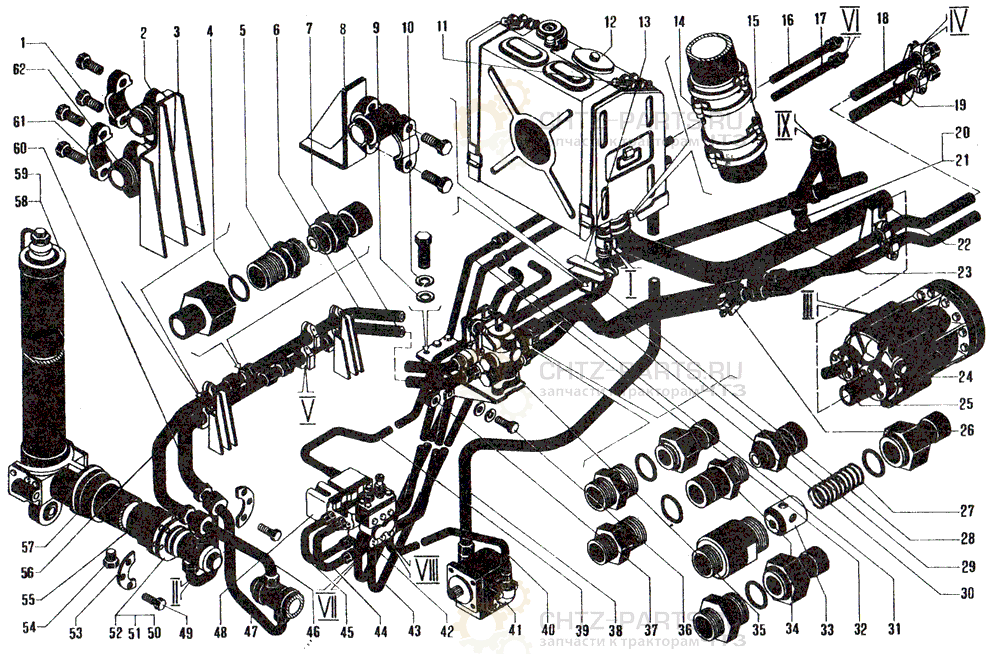

748-99-10СП Гидропривод ДЭТ-250
Поз. Обозначение Наименование Кол-во Масса
1 ГОСТ 7796—70 Болт 3М12-6g×35.58.019 28
2 748-99-1014 Бонка 14 0,32
3 748-99-199СП Стойка 3 1,02
4 748-99-566 Кольцо 11 0,0034
5 748-99-633 Штуцер 5 0,46
6 748-99-453СП Труба 1 5,95
7 748-99-473СП Труба 1 6,75
8 748-99-489СП Стойка 1 1,98
9 ГОСТ 11371-78 Шайба 12.02 8 max
10 ГОСТ 6402—70 Шайба 12 ОТ 65Г 09 8
11 748-99-1122 Винт 2 0,154
12 748-99-506СП Бак масляный 1 50,3
13 748-99-1031 Стойка 2 0,50
14 — Хомут 82 4
15 700-40-3503 Рукав ɪ 0,246
16 748-99-520СП Труба 1 1,51
17 748-99-524СП Труба 1 1,57
18 748-99-472СП Труба 1 6,33
19 748-99-458СП Труба 1 6,06
20 700-46-2170 Рукав 2
21 — Хомут 42 8
22 748-99-461СП Трубопровод 1 4.8
23 748-99-561СП Труба 1 4,58
24 933.02.06 Гидронасос 1 131.5
25 748-99-560СП Клапан 1 5,344
26 748-99-909 Кронштейн 2 0,30
27 700-38-2239 Пружина 2 0,02
28 748-99-456C11 Труба 1 1,36
29 748-99-457СП Труба 1 4,96
30 748 99-455СП Труба 1 4,50
31 748-99-554СП Труба 1 1.3
32 748-99-555СП Труба 1 1,255
33 748-99-979 Клапан 2 0,12
34 748-99-995 Ниппель 1 0,58
35 748-99-465CП Распределитель 1 3,0
36 ГОСТ 7796—70 Болт М12×30 8
37 700-31-90 Шайба 6 max 0,002
38 748-99-553СП Труба 1 1,116
39 748-99-501СП Труба 1 0,735
40 748-99-500СП Труба 1 1,98
41 748-99-567СП Hacoc шестеренный 1 7,41
42 748-99-558СП Труба 1 1,792
43 748-99-557СП Труба 1 1.882
44 748-99-521СП Труба 1 1,55
45 748-99-525СП Труба 1 1,65
46 748-99-512СП Трубопровод 1 2.29
47 748-99-564СП Трубопровод 1 2,55
48 748-99-526СП Распределитель 1 10,5
49 ГОСТ 7796-70 Болт ЗМ12X25 12
50 748-99-482 Прокладка 4 max 0,036
51 748-99-483 Прокладка 2 max 0,09
52 748-99-484 Прокладка 2 max 0,15
53 748-99-1060 Планка 4 0,30
54 — Пробка МК16.35.089 2
55 748-99-552 Втулка 2 5,3
56 748-99-513СП Труба 1 6,36
57 748-99-553 Втулка 2 4,75
58 748-99-510СП Цилиндр силовой с кронштейном 1 189,0
59 748-99-511СП Цилиндр силовой с кронштейном 1 189,0
60 748-99-563СП Труба 1 4,9
61 748-99-1015 Хомут 14 0,19
62 700-40-3668 Прокладка 14 0,033

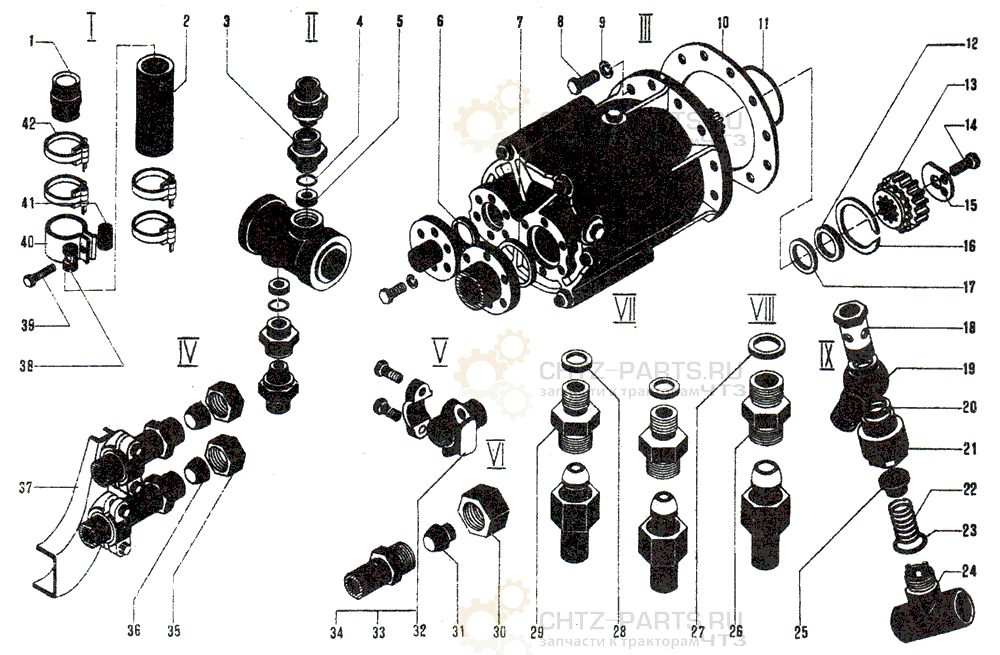

Гидропривод ДЭТ-250

Поз. Обозначение Наименование Кол-во Масса
1 748-99-910 Втулка 1 0,17
2 700-40-3497 Рукав 1 0,156
3 748-99-173 Штуцер 4 0,195
4 748-99-349 Кольцо 4 0,008
5 748-99-174 Втулка 4 0,008
6 748-99-445 Кольцо 1 0,008
7 748-99-993 Шайба 1 0,024
8 ГОСТ 7796—70 Болт M14×45.58.019 10
9 ГОСТ 6402—70 Шайба 14 ОТ 65Г 09 10
10 748-99-216 Прокладка 1 0,020
11 701-212-619 Кольцо 1 0,006
12 700-31-2154 Шайба 2 max 0,07
13 748-99-214 Муфта 1 0,8
14 ГОСТ 7796-70 Болт 3M14×1,5-6g×35.58.019 1
15 748-99-215 Шайба 1 0,03
16 700-58-2077 Кольцо 1Б10 1 0,029
17 700-31-2155 Шайба 2 max 0,019
18 748-99-959 Болт 1 0,34
19 748-99-459СП Труба 1 0,66
20 700-40-260-22 Прокладка 2 0,0013
21 748-99-963 Корпус 1 0,8
22 700-38-2409 Пружина 1 0,0114
23 770-55-67 Кольцо 1 0,002
24 748-99-559СП Трубопровод 1 4,51
25 748-99-985 Клапан 1 0,023
26 H.036.04.011 Штуцер 1 0,145
27 938.30.289 Кольцо 1 0,001
28 700-48-7185 Кольцо 1 0,007
29 H.036.04.005 Штуцер 4 0,113
30 H.036.01.005 Гайка накидная 4 0,061
31 H.036.12.041 Заглушка сферическая 4 0,051
32 748-99-436 Планка 7 max 0,048
33 748-99-437 Планка 7 max 0,08
34 748-99-438 Планка 7 max 0,159
35 700-41-2567 Гайка 2 0,22
36 748-99-452 Заглушка 2 0,182
37 748-99-936 Стойка 1 0,56
38 748-99-547 Валик 1 0,035
39 ГОСТ 7796 70 Болт 3М8-6g×45.88.35.019 1
40 748-99-983 Хомутик 1 0,115
41 748-99-548 Валик
 1 0,038
42 Хомут 55 4
