Гидравлическая система управления Т-130 Б-130



Гидравлическая система управления 24-56-4СП и 20-56-3СП на Т-130
Поделиться

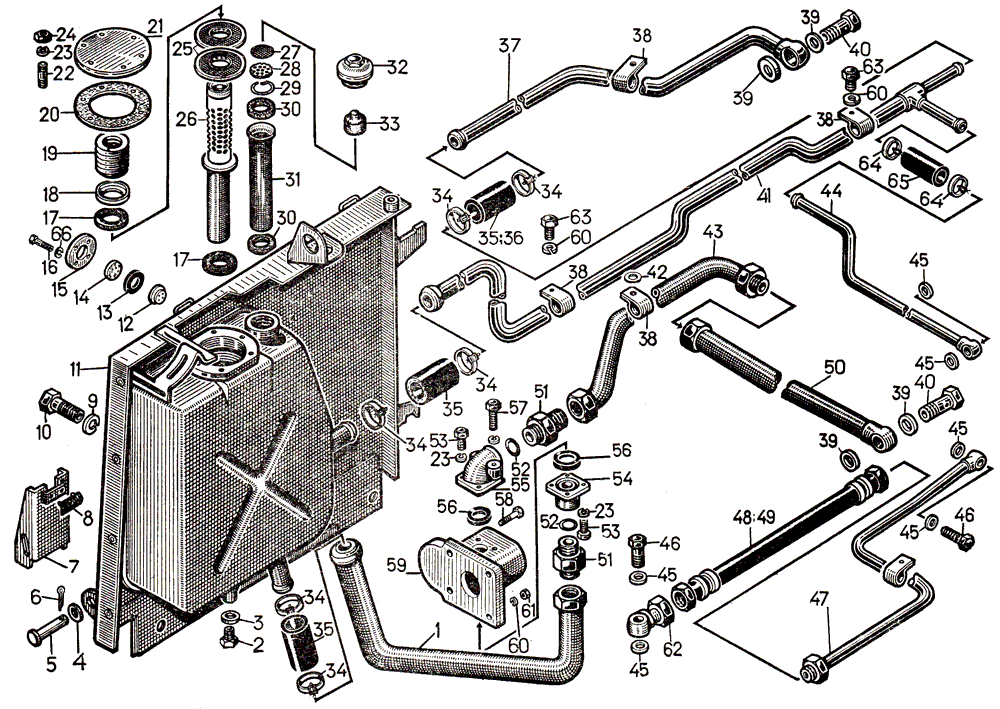

Гидравлическая система управления 24-56-4СП 2 и 20-56-3СП 3 на Т-130
# Номер запчасти Наименование детали Кол-во в сборке
— 17403СП Сапун 1
— 24-56-133СП Бак масляный 1
1 24-56-137СП Труба 1
2 28458 Болт 1
3 40920 Кольцо 1
4 3135 Шайба 1
5 50-55-7 Стержень 1
6 — Шплинт 3,2×18 1
7 50-55-104СП Подножка 1
8 591044 Амортизатор 1
9 — Шайба 24Т 65Г 09 4
10 — Болт М24×60.109.40×019
11 24-56-134СП Бак 1
12 18-26-620 Отражатель 2
13 700-40-4695 Манжета 2
14 25741 Стекло 2
15 50-26-429 Крышка 2
16 — Болт М6×14.58.019 6
17 700-40-6517 Прокладка 2
18 700-31-2042 Шайба 1
19 700-38-2243 Пружина 1
20 700-40-4332 Прокладка 1
21 24-56-23 Крышка 1
22 — Шпилька М8×25.66.029 6
23 — Шайба 8Т 65Г 09 6
24 — Гайка М8.6.019 6
25 18-26-161СП Фильтр сетчатый 28
26 24-56-140СП Труба фильтра 1
27 17466 Сетка 1
28 17465 Донышко 1
29 17467 Кольцо 1
30 700-40-260-22 Прокладка 2
31 261030 Фильтр 1
32 17464 Сапун 1
33 42379 Набивка 1
34 700-41-2224СП Хомут 4
35 700-40-5967 Рукав 3
36 700-46-2157 Рукав 1
37 50-56-114СП Труба 1
38 261115 Хомут 3
39 261164 Кольцо 4
40 700-41-2575 Штуцер 2
41 24-56-143СП Труба 1
42 31308 Шайба 1
43 24-56- 104СП Труба 1
44 50-56-107СП Труба 1
45 40910 Кольцо 6
46 700-41-3306 Болт 2
47 50-56-115СП Труба 1
48 Н036.85.610 Рукав 11 Ø 16 1
49 Н036.85.700 Рукав 11 Ø 16 1
50 24-56- 115СП Труба 1
51 700-41-2488 Штуцер 2
52 700-40-2135 Кольцо 2
53 — Болт M8×25.58.019 6
54 21-56-43 Муфта 1
55 21-56-44 Муфта 1
56 — Кольцо У-40×35-2 2
57 — Болт M8×55.58.019 2
58 — Болт М10×45.58.019 1
59 — Насос НШ-32 1
60 — Шайба 10ОТ 65Г 09 6
61 — Гайка М10.6.019 3
62 50-56-109СП Угольник 1
63 — Болт М10×25.58.019 2
64 — Хомут 30 2
65 700-46-2122 Рукав 1
66 — Шайба 6Т 65Г 09 6
2 Для тракторов Т-130М, Т-130М-3.
3 Для тракторов Т-130МБ.
