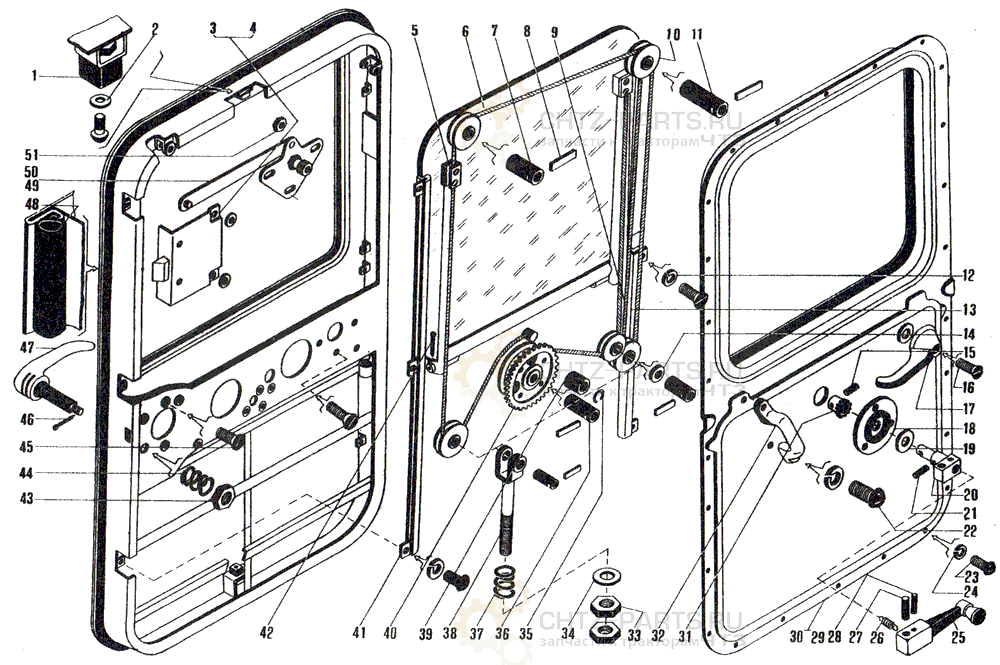

Дверь ДЭТ-250
Поз. | Обозначение | Наименование | Кол-во | Масса |
1 | 700 40-3914 | Амортизатор | 2 | 0,02 |
2 | ГОСТ 11371—78 | Шайба 6.01.08КП.019 | 2 | |
3 | 748-59-109ГЧ | Замок левой двери | 1 | 0,564 |
4 | 748-59-120ГЧ | Замок правой двери | 1 | 0,564 |
5 | 748-59-1354 | Накладка | 2 | 0,01 |
6 | 748-59-208СП | Стекло | 1 | 4,92 |
7 | 748-59-1039 | Ось | 3 | 0,008 |
8 | 748-59-1041 | Пластина | 6 | 0,00045 |
9 | 748-59-305СП | Трос | 1 | 0,09 |
10 | 748-59-1350 | Ролик | 6 | 0Д25 |
11 | 748-59-1040 | Ось | 2 | 0,012 |
12 | ГОСТ 6402—70 | Шайба 6Т 65Г 09 | 12 | |
13 | 748-59-414СП | Желобок | 2 | 0,41 |
14 | 748-59-1021 | Шайба | 2 | 0,0025 |
15 | — | Штифт 4u8×16 | 1 | |
16 | ГОСТ 17475—80 | Винт В1М5 8g×12.58.019 | 8 | |
17 | 425-6105260 | Ручка | 1 | 0,09 |
18 | 748-59-1057 | Диск | 1 | 0 18 |
19 | 700-31-120 | Прокладка | 4 | 0,0005 |
20 | 748-59-1325 | Валик | 1 | 0,08 |
21 | — | Штифт 2u8×14 | 1 | |
22 | ГОСТ 17473—80 | Винт B1М6-8g×16.58.019 | 20 | |
23 | ГОСТ 17473—80 | Винт B1M4-8g×6.58.019 | 26 | |
24 | ГОСТ 11371—78 | Шайба 4.01.019 | ||
25 | 748-59-1611 | Ручка | 2 | 0 99 |
26 | 700-38-621 | Пружина | 1 | 0.008 |
27 | — | Штифт 8u8×22.029 | 1 | |
28 | — | Штифт 3u8×22.05 | 1 | |
29 | 748-59-429СП | Панель | 1 | 2,57 |
30 | 748-59-430СП | Панель | 1 | 2,57 |
31 | 748-59-1326 | Шестерня | 1 | 0 035 |
32 | 748-59-753 | Ручка | 1 | 0,17 |
33 | ГОСТ 5915—70 | Гайка М10.6 | 4 | |
34 | 700-31-277 | Шайба | 2 | 0,004 |
35 | 700-39-160 | Кольцо | 2 | 0,001 |
36 | 748-59-1351 | Ось | 6 | 0.012 |
37 | 700-38-704 | Пружина | 2 | 0,025 |
38 | 748-59-304СП | Вилка | 2 | 0,15 |
39 | 748-59-1352 | Втулка | 1 | 0,01 |
40 | 748-59-315СП | Барабан | 1 | 0,42 |
41 | 748-59-413СП | Желобок | 1 | 0,41 |
42 | ГОСТ 397—79 | Шплинт 2×16.019 | 2 | |
43 | 351-28 | Гайка | 1 | 0,003 |
44 | 700-38-391 | Пружина | 1 | 0,002 |
45 | ГОСТ 17475—80 | Винт B1М6-8g×16.58.019 | 7 | |
46 | ГОСТ 397—79 | Шплинт 1,6×16.05 | 1 | |
47 | 748-59-1897 | Ручка | 1 | 0,17 |
48 | 748-59-1311 | Уплотнение | 1 | d,72 |
49 | 748-59-374СП | Привод замка | 1 | |
50 | 748-59-217СП | Привод замка | 1 | |
51 | ГОСТ 5927-70 | Гайка М6.6.019 | 3 |
