Кабина 748-69-12СП ДЭТ-250



Поделиться

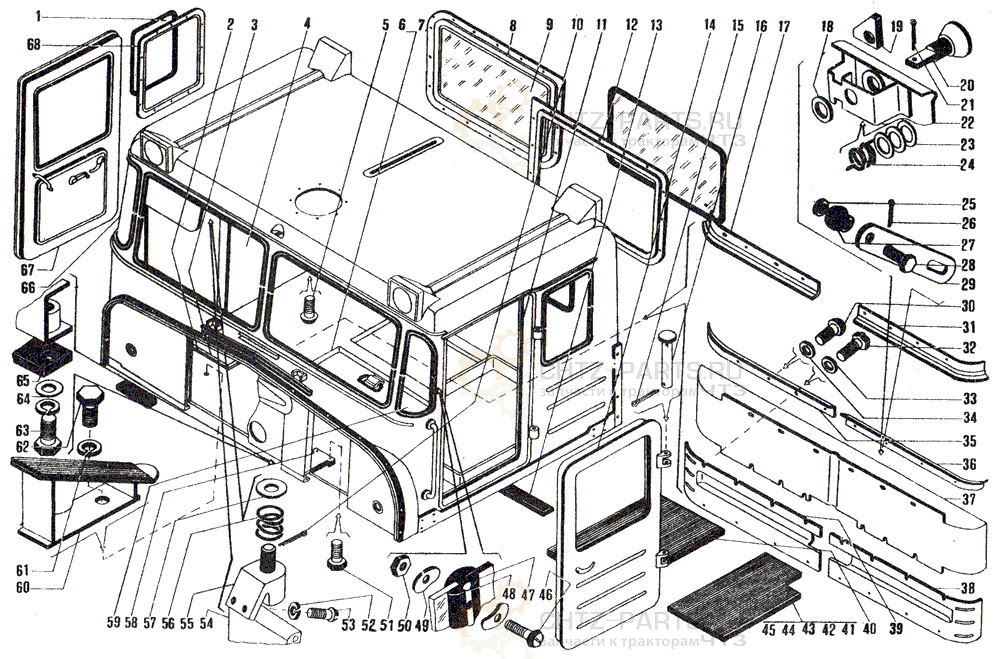

748-69-12СП Кабина ДЭТ-250
Поз. Обозначение Наименование Кол-во Масса
1 748-59-945-1 Стекло 2 2,32
2 748-59-1403 Прокладка 1 0,075
3 748-59-1402 Крышка 1 1,2
4 748-59-380-1 Стекло 2 5 84
5 ГОСТ 17473 80 Винт B1M5-8g×12.58.019 4
6 748-59-1178 Прокладка 1 0,14
7 748-59-265СП Крышка 2 4,2
8 748 59-1292 Рамка 1 0,85
9 748-59-1114-1 Стекло 2 5,7
10 3337 Шплинт 2×14-001 2 0,0004
11 700-40-3915-01 Уплотнение 2 0,343
12 748-59-1291 Рамка 1 0,85
13 748-59-977 Прокладка 1 1.65
14 748-59-296СП Дверь 1 29,0
15 ГОСТ 397—79 Шплинт 2,5×16-001 4
16 700-47-91 Валик с головкой 4 0,064
17 748-59-1294 Планка 1 0,315
18 ГОСТ 11371—78 Шайба 10-005 1
19 748-59-1410 Сектор 1 0,038
20 748-59-1411 Ручка 1 0,1
21 ГОСТ 397—79 Шплинт 2×16-001 2
22 748-59-517СП Крышка 2 1.7
23 700-38-823 Пружина 1 0,02
24 700-38-824 Пружина 1 0,02
25 ГОСТ 11371—78 Шайба 6×1-005 2
26 ГОСТ 397—79 Шплинт 2×12-001 8
27 748-59-1162 Втулка 2 0 150
28 ГОСТ 7798—70 Болт 2М6×16.58.019 2
29 748-59-1152 Планка 1 0,038
30 ГОСТ 17473—80 Винт B1М8-8g×22.58.019 12
31 748-59-1293 Планка 1 0,315
32 ГОСТ 7796—70 Болт М8×25.58.019 20
33 ГОСТ 11371—78 Шайба 8.02.019 10
34 ГОСТ 6958-78 Шайба 8.02.019 22
35 748-59-1296 Планка 1 0,34
36 748-59-1295 Планка 1 0,34
37 748-59-518CП Кожух 1 17,46
38 748-59-1113 Облицовка 1 2,6
39 748-59-1172 Облицовка ɪ 2.6
40 748-59-1882 Амортизатор 4 0,6
41 748 59-267СП Коврик 1 3.2
42 748 59-269СП Коврик 1 6,81
43 748-59-456СП Коврик 1 2,9
44 748-59-457СП Коврик 1 5,3
45 748-59-377СП Коврик 1 0,42
46 ГОСТ 17473-80 Винт B1M4 8g×25.58.019 28
47 748-59-1116 Окантовка стекла 2 0,68
48 748-59-1713 Кант ПХВ № 23 1 1 05
49 748-59-1959 Шайба 56 0,003
50 ГОСТ 15523—70 Гайка М4.6.019 30
51 ГОСТ 7798—70 Болт М6×16.58.019 8
52 ГОСТ 6402—70 Шайба 6Т 65Г 09 4
53 ГОСТ 17473—80 Винт B1М6-8g×16.58.019 4
54 748-59-424ГЧ Козырек 9 0 34
55 21-59-114СП Кронштейн 1 0,22
56 700-38-2360 Пружина 1 0,022
57 31386-1 Шайба 1 0,009
58 748-59-1404 Крышка 1 0,7
59 748-59-382 Стекло 1 2.1
60 748-59-415СП Подножка 1 1.1
61 ГОСТ 6402-70 Шайба 10 ОТ 65Г 09 3
62 ГОСТ 7796—70 Болт М10×25.58.019 2
63 ГОСТ 7796—70 Болт M14×1,5×45.58.019 6
64 ГОСТ 11371—78 Шайба 14.02.019 6
65 748-59-976 Прокладка 1 0 15
66 748-59-381 Стекло 1 ? 1
67 748-59-297СП Дверь 1 29,0
68 748-59-1297 Рамка 2 0,58
