Обогреватель ДЭТ-250



Поделиться

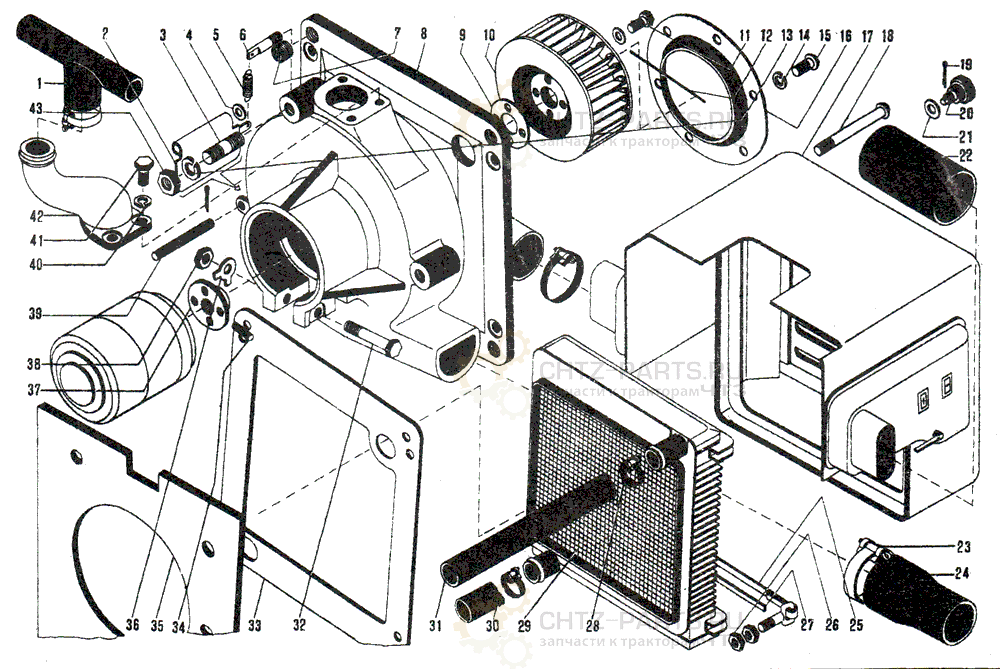

748-44-200СП Обогреватель ДЭТ-250
Поз. Обозначение Наименование Кол-во Масса
1 748-44-77 Тройник 1 0,08
2 748-44-197СП Заслонка 1 0,05
3 700-29-278 Шпилька 3 0,054
4 700-31-631 Шайба 1 0,004
5 38334 Пружина 1 0,005
6 730-58-122 Ушко 1 0,004
7 748-44-85 Ввертыш 4 0,011
8 748-44-280 Корпус 1 4,4
9 701-71-105 Шайба 1 0,026
10 748-44-113СП Ротор вентилятора 1 0,47
11 ГОСТ 7798—70 Болт 3М6×20.019 4 0,038
12 ГОСТ 792—67 Проволока КО 1 0,2 m 0.0015
13 ГОСТ 6402—70 Шайба 14 ОТ 65Г 06 3 0,0011
14 ГОСТ 6402—70 Шайба 5T 65Г 06 6 0,0006
15 ГОСТ 17473—72 Винт М6×10.48.019 6 0,020
16 748 44-153 Диффузор 1 0,05
17 748-44-198СП Кожух 1 5,03
18 748-44-277 Винт 4 0,045
19 ГОСТ 397—79 Шплинт 2×12-001 2 0,004
20 748-44 93 Ручка 1 0,095
21 ГОСТ 11371—78 Шайба 6.01.019 8 0,0016
22 748-44-82 Шланг 2 0,07
23 Хомут 62 6 0,015
24 700-40-6903 Патрубок 1 0,165
25 748-44-199СП Стяжка 2 0,044
26 ГОСТ 5927—70 Гайка М6.6.019 8 0,007
27 748-44-105 Амортизатор 2 0,035
28 Хомут 22 2 0,015
29 748-44-196СП Радиатор водяной 1 4.12
30 700-40-3486 Рукав 1 0,101
31 700-40-3487 Рукав 1 0,120
32 ГОСТ 7795—76 Болт М12×70.46.05 1 0,070
33 700-40-6886 Прокладка 1 0,21
34 700-32-2215 Штифт 1 0,002
35 700-40-6887 Прокладка 1 0,33
36 700-31-944—03 Шайба отгибная 1 0,012
37 748-44-283 Фланец 1 0,122
38 ГОСТ 5927—70 Гайка М12.6.019 1 0,080
39 748-44-80 Ось 1 0,02
40 ГОСТ 6402—70 Шайба 6Т 65Г 06 3 0,0016
41 ГОСТ 7798-70 Болт М6×16.46.019 3 0,025
42 748-44-78 Патрубок 1 0,23
43 ГОСТ 5927—70 Гайка М14.6.019 3 0,041
