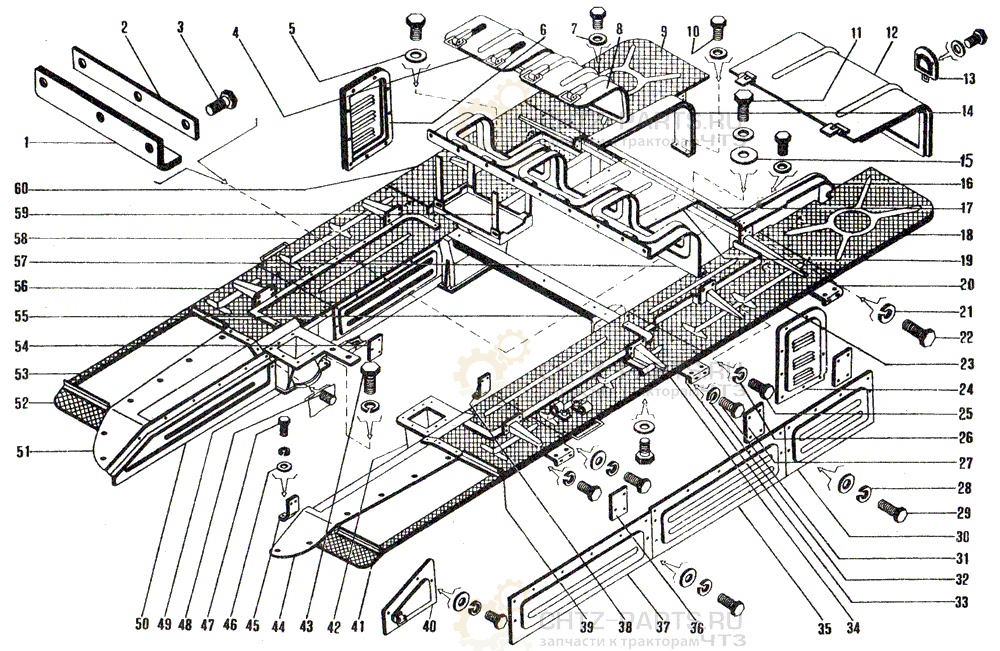

Опоры кабины и крылья ДЭТ-250
Поз. | Обозначение | Наименование | Кол-во | Масса |
1 | 748-24 707 | Уплотнение | 2 | 0,215 |
2 | 748-24-735 | Планка | 2 | 0,25 |
3 | ГОСТ 7796—70 | Болт М10×18.46.019 | 25 | |
4 | 748-24-334СП | Крышка | 2 | 4,13 |
5 | ГОСТ 6958—78 | Шайба 10.02 | 230 | |
6 | 748-24-266СП | Боковина | 1 | 4,37 |
7 | ГОСТ 11371—78 | Шайба 10.02 | 50 | |
8 | 748-24-286С11 | Крышка | 1 | 6,02 |
9 | 748-24-389СП | Крыло | 1 | 23 |
10 | ГОСТ 7796—70 | Болт М10×20.46.019 | 9 | |
11 | ГОСТ 7796—70 | Болт М10×35.46.019 | 12 | |
12 | 748-24-361СП | Кожух | 1 | 30 |
13 | 748-24-359СП | Крышка | 1 | 0,5 |
14 | 748-24-390СП | Кожух | 1 | 3,8 |
15 | 700-31-2553 | Шайба | 27 | 0,025 |
16 | 748-24-338СП | Кожух | 1 | 2,3 |
17 | 748-24-331СП | Опора | 1 | 22 |
18 | 748-24-388СП | Крыло | 1 | 23 |
19 | 748-24-272СП | Лист | 1 | 9,9 |
20 | 748-24-324СП | Планка | 2 | 0,8 |
21 | ГОСТ 6402—70 | Шайба 16 ОТ 65Г 09 | 44 | |
22 | ГОСТ 7796—70 | Болт М16×40.58.019 | 14 | |
23 | 748-24-386СП | Крыло | 1 | 33 |
24 | 748-24-265СП | Боковина | 1 | 4,37 |
25 | ГОСТ 7796—70 | Болт М14×32.46 | 8 | |
26 | ГОСТ 6402—70 | Шайба 14 ОТ 65Г 09 | 8 | |
27 | 748-24-248СП | Планка | 1 | 0,47 |
28 | ГОСТ 6402—70 | Шайба 10 ОТ 65Г 09 | 48 | |
29 | ГОСТ 7796—70 | Болт М10×25.46.019 | 226 | |
30 | 748-24-346СП | Лист | 1 | 7,1 |
31 | ГОСТ 7796—70 | Болт М12×30.46.019 | 16 | |
32 | ГОСТ 6402—70 | Шайба 12 ОТ 65Г 09 | 20 | |
33 | 748-24-336СП | Планка | 4 | 0,75 |
34 | 748-24-384СП | Крыло | 1 | 30,5 |
35 | 748-24-224СП | Боковина | 2 | 11,6 |
36 | 748-24-246СП | Планка | 1 | 0,42 |
37 | 748-24-292СП | Боковина | 1 | 10,4 |
38 | 748-24-373СП | Кронштейн | 1 | 0,42 |
39 | 748-24-38ЗСП | Крыло | 1 | 16,8 |
40 | 748-24-291СП | Крышка | 1 | 3,9 |
41 | 748-24-323СП | Крыло | 1 | 2,9 |
42 | 748-24-370СП | Опора | 1 | 20 |
43 | ГОСТ 7796—70 | Болт М16×1.5X 32.66 | 25 | |
44 | 748 24-380СП | Лист | 1 | 10,95 |
45 | 748-24-293СП | Кронштейн | 1 | 0,15 |
45 | ГОСТ 11371—78 | Шайба 12×2.02.019 | 4 | |
47 | ГОСТ 7796—70 | Болт М12×25.46.019 | 4 | |
48 | ГОСТ 17475—80 | Винт В1М8g-8×25.48.019 | 2 | |
49 | 748-24-379СП | Опора | 1 | 26,3 |
50 | 748 24-219СП | Боковина | 1 | 14,1 |
51 | 748-24-381СП | Лист | 1 | 10,95 |
52 | 748-24-322СП | Крыло | 1 | 2,9 |
53 | 748-24-929 | Заделка | 2 | 1,5 |
54 | 748-24-247СП | Планка | 1 | 0,42 |
55 | 748-24-288СП | Опора | 1 | 40,3 |
56 | 748 24-382СП | Крыло | 1 | 16,8 |
57 | 748-24-376СП | Кожух | 1 | 13,2 |
58 | 748-24-385СП | Крыло | 1 | 30 |
59 | 748-99-131СП | Лента | 2 | 0,634 |
60 | 748-24-387СП | Крыло | 1 | 33 |
