Вентилятор ДЭТ-250



Поделиться

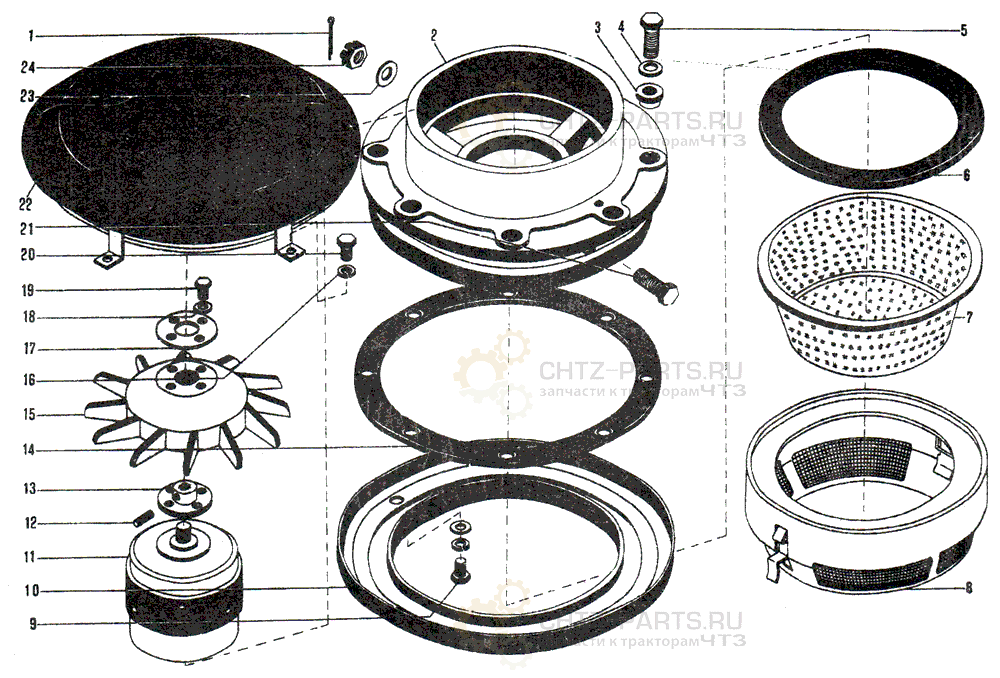

748-44-193СП Вентилятор ДЭТ-250
Поз. Обозначение Наименование Кол-во Масса
1 ГОСТ 397—79 Шплинт 2×20.019 2 0,004
2 748-44-279 Корпус 1 3,4
3 748-10-239 Амортизатор 8 0,008
4 ГОСТ 6958—78 Шайба 8.02.019 8 0,0016
5 ГОСТ 7795—70 Болт М8×40.46.019 8 0,035
6 748-44-120 Прокладка 1 0,035
7 748-44-139СП Фильтр 1 0,07
8 748-44-137СП Колпак 1 ∣,0
9 ГОСТ 7798—70 Болт М6×14.46.019 4 0,03
10 748-44-121 Накладка 1 0,5
11 748-44-104СП Электромотор 1 4,848
12 700-32-2215 Штифт 1 0,002
13 748-44-283 Фланец 1 0,122
14 748-44-175 Прокладка 1 0,055
15 730-71-8 Крыльчатка 1 0,9
16 ГОСТ 6402—70 Шайба 8T 65Г 06 4 0,0038
17 701-71-105 Шайба 1 0,026
18 ГОСТ 11371—78 Шайба 6.01.019 8 0,0013
19 ГОСТ 7798—70 Болт 3М6×20.58.019 4 0,03
20 ГОСТ 7796—70 Болт М8-6g×12.88.35.019 4 0,03
21 ГОСТ 7795-70 Болт 2М8×70.58.019 2 0,050
22 748-44-192СП Колпак 1 1,07
23 ГОСТ 11371—78 Шайба 8.02.019 4 0,0013
24 700-30-2311 Гайка 2 0,008
