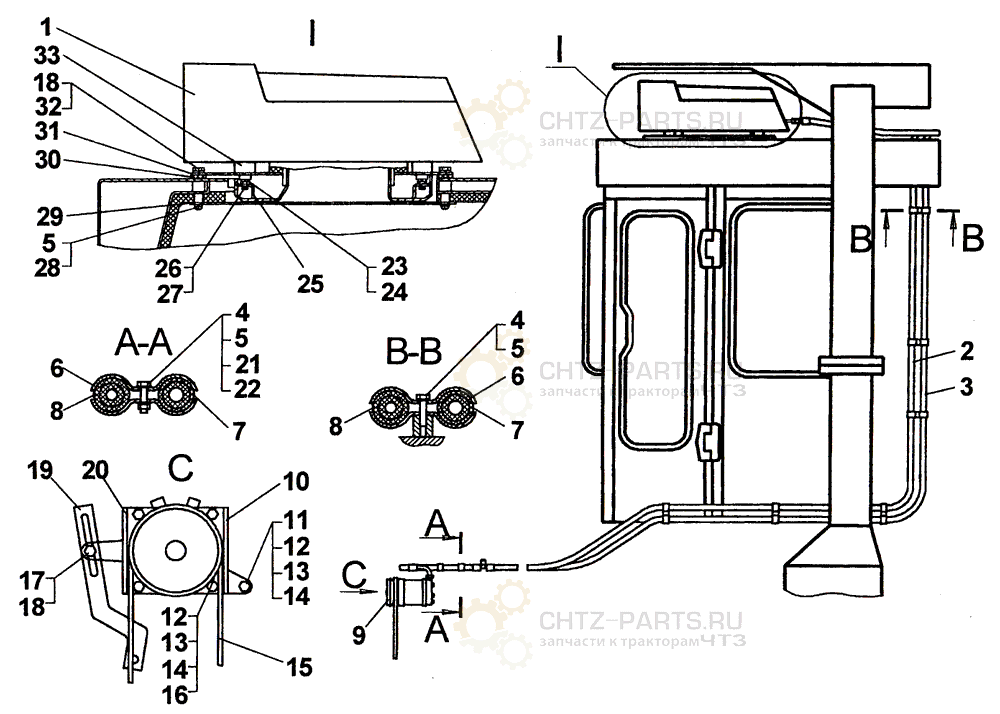

Система кондиционирования воздуха ДЭТ-320
Поз. Обозначение Наименование Кол.
- 749-71-8СП Система кондиционирования воздуха -
1 - Блок кондиционера 1
2 749-71-127СП Шланг высокого давления 1
3 749-71-128СП Шланг высокого давления 1
4 - Болт M6-6g×25.88.35.019 9
5 - Шайба 6Т 65Γ 09 9
6 714-71-231 Накладка 18
7 714-71-232-01 Проставка 9
8 714-71-232 Проставка 9
9 - Компрессор 1
10 749-71-126СП Кронштейн 1
11 - Болт M10-6g×30.58.019 1
12 - Гайка М10-7Н.6 5
13 - Шайба 10 ОТ 65Г 09 6
14 31308 Шайба 10.02.3κπ 6
15 - Ремень типа А950 1
16 - Болт M10-6g×35.58.019 4
17 - Гайка М8-7Н.6 1
18 - Шайба 8T65Γ 09 15
19 749-71-65 Планка натяжная 1
20 749-71-125СП Кронштейн 1
21 - Гайка М6-7Н.6.019 1
22 31358 Шайба 6.02.3κπ 2
23 - Болт 4
24 - Шайба 4
25 - Воздушный диффузор 1
26 - Болт 4
27 - Шайба 4
28, - Винт BM6-8g×18.58.019 14
29 749-71-63 Панель 1
30 749-71-64 Уплотнение 1
31 749-71-62 Панель 1
32 - Болт M8-6g×25.88.35.019 14
33 749-71-70 Проставка 4
