Дверка люка Т-130 Б-130



Поделиться

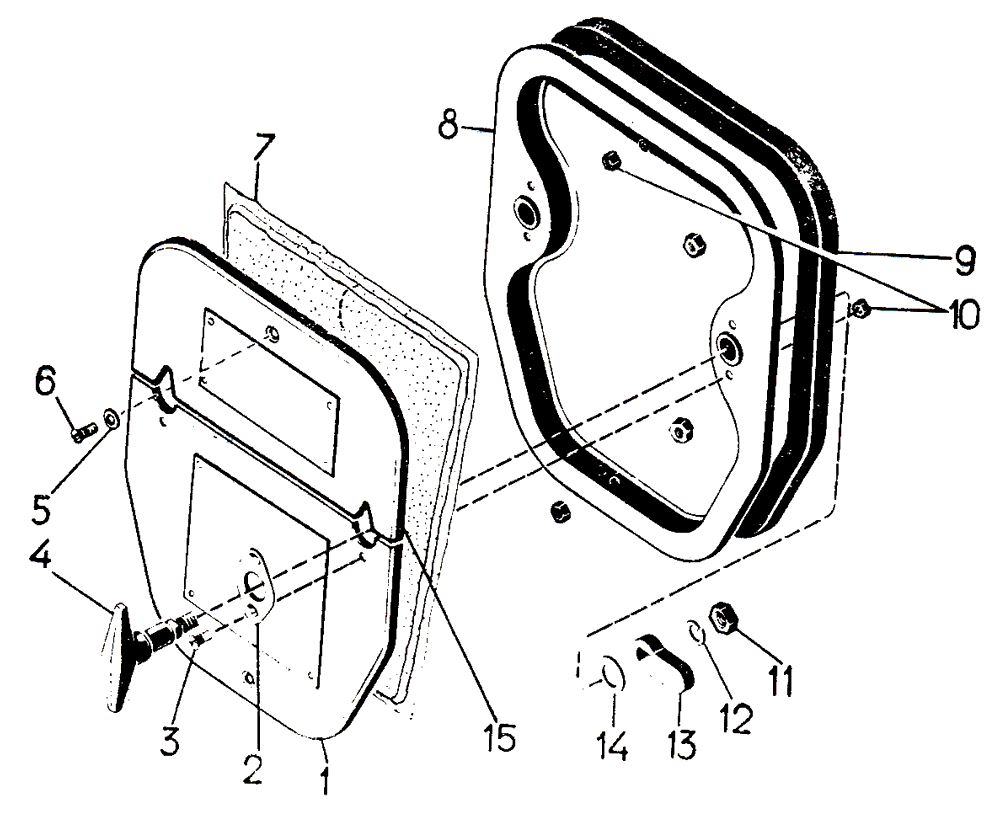

Дверка люка 24-59-183СП на Т-130
# Номер запчасти Наименование детали Кол-во в сборке
24-59-183СП Дверка люка 1
1 50-59-126СП Панель 1
1 24-59-501 Ручка 2
2 24-59-506 Фланец 2
3 Винт В1 M6-8g×16.58.019 4
5 31358 Шайба 2
6 Винт В1 M6-8g×12.58.019 2
7 18-59-324СП Уплотнение 1
8 50-59-157СП Крышка 1
9 700-40-3915-02,
700-40-7089-02
Уплотнитель 1
10 Гайка М6.6.019 6
11 Гайка M10.6.019 2
12 Шайба 10ОТ 65Г 09 2
13 24-59-505 Прижим 2
14 700-31-2204 Шайба 6
15 50-59-124СП Панель 1



...

...
