Капот гидрофицированных тракторов Т-130 Б-130



Капот для гидрофицированных тракторов 18-55-11СП на Т-130. Установка утеплительных чехлов 20-55-6СП на Т-130
Поделиться

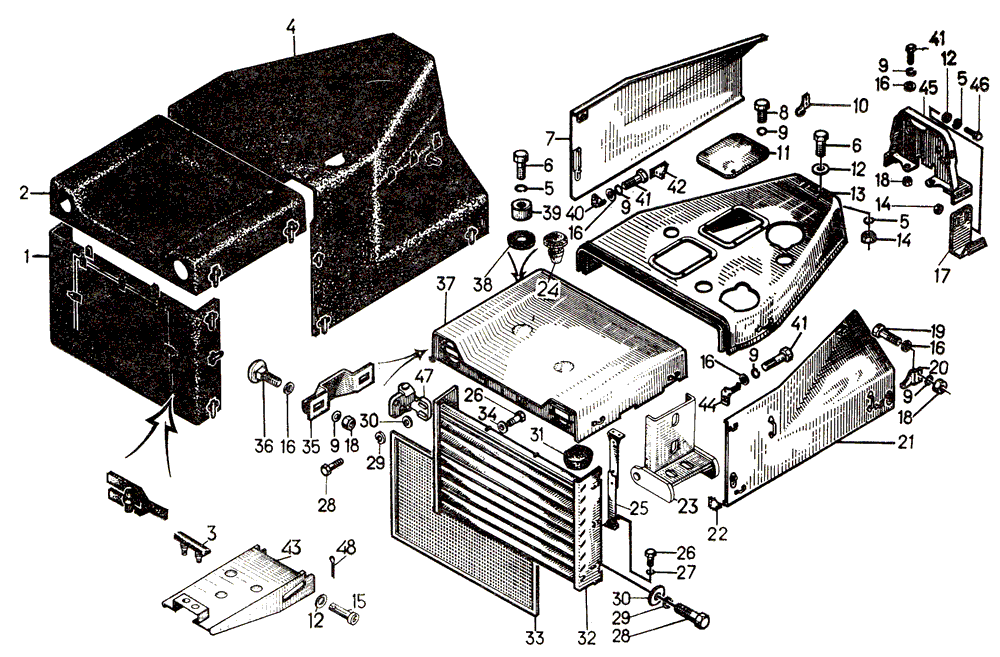

Капот для гидрофицированных тракторов 18-55-11СП на Т-130
Установка утеплительных чехлов 20-55-6СП на Т-130
# Номер запчасти Наименование детали Кол-во в сборке
— 18-55-243СП Решетка 1
1 24-55-124СП Чехол решетки радиатора 1
2 24-55-129СП Чехол крыши 1
3 591044 Амортизатор 1
4 20-55-111СП Чехол задний 1
5 — Шайба 12ОТ 65Г 09 12
6 — Болт М12×25.58.019 8
7 24-55-112СП Створка 1
8 — Болт М10×20.58.019 8
9 — Шайба 10ОТ 65Г 09 32
10 24-55-96 Кронштейн 1
11 18-55-407 Крышка 2
12 3135 Шайба 17
13 24-55-110СП Крыша 1
14 3011 Гайка 10
15 50-55-7 Стержень 1
16 31308 Шайба 20
17 24-55-145 Крючок 2
18 — Гайка М10.6.019 8
19 — Болт М10×30.58.019 4
20 24-55-97 Кронштейн 1
21 24-55-111СП Створка 1
22 50-55-12 Крючок 1
23 50-55-144СП Шарнир 2
24 700-40-5565 Пистон 8
25 24-55-135СП Упор 1
26 — Болт М8×16.58.019 12
27 — Шайба 8Т 65Г 09 4
28 — Болт М14×1.5×35.58.019 10
29 — Шайба 14ОТ 65Г 09 10
30 31484 Шайба 10
31 700-40-3727 Амортизатор 1
32 18-55-244СП Решетка 1
33 50-55-21 Сетка 1
33 700-40-3726 Амортизатор 2
34 31365 Шайба 12
35 24-55-125 Крючок 2
36 — Болт M10×25.58.019 4
37 50-55-142СП Крыша 1
39 18-55-408 Колпачок 2
40 24-55-106 Крючок 1
41 — Болт М10×25.58.019 16
42 24-55-105 Скоба 1
43 50-55-104СП Подножка 1
44 50-55-11 Скоба 1
45 50-55-108СП Опора крыши 1
46 — Болт М12×30.58.019 4
47 18-55-239СП Шарнир 2
48 — Шплинт 3,2×18 1



...

...
