Капот для негидрофицированных тракторов  ↓

Капот негидрофицированных тракторов Т-130 Б-130



Капот для негидрофицированных тракторов и установка утеплительных чехлов 24-55-5СП на Т-130
Поделиться

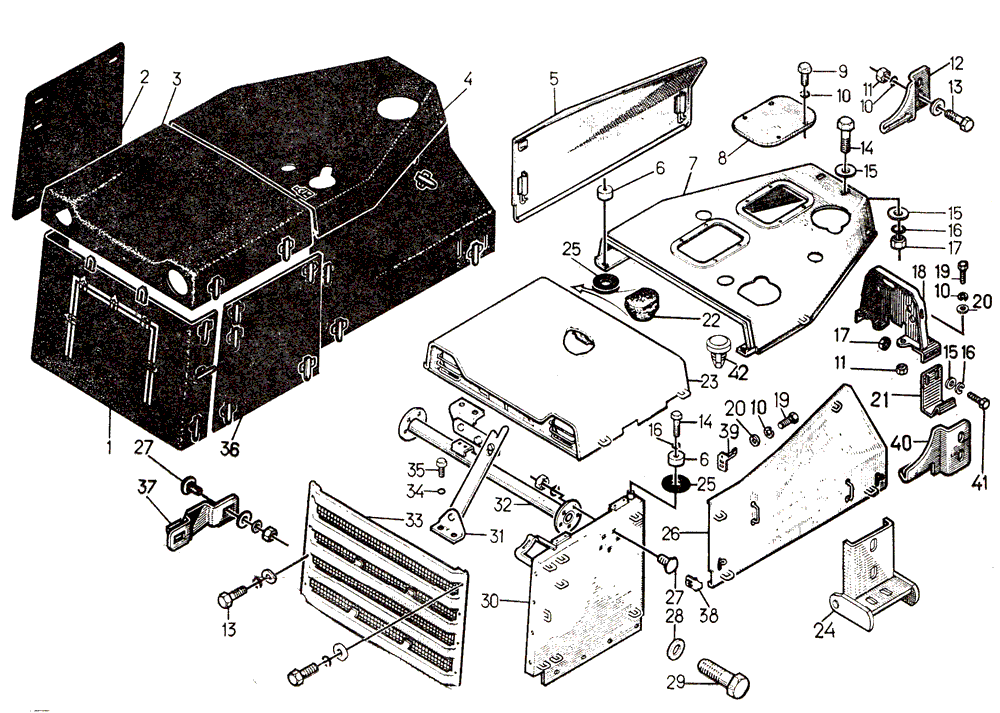

Капот для негидрофицированных тракторов 24-55-6СП
Установка утеплительных чехлов 24-55-5СП на Т-130
# Номер запчасти Наименование детали Кол-во в сборке
1 24-55-124СП Чехол решетки радиатора 1
2 24-55-123СП Чехол боковины 1
3 24-55-129СП Чехол крыши 1
4 24-55-130СП Чехол 1
5 24-55-112СП Створка 1
6 18-55-408 Колпачок 2
7 24-55-110СП Крыша 1
8 18-55-407 Крышка 2
9 — Болт М10×20.58.019 8
10 — Шайба 10ОТ 65Г 09 46
11 — Гайка М10.6.019 18
12 24-55-96 Кронштейн 1
13 — Болт М10×30.58.019 12
14 — Болт М12×25.58.019 8
15 3135 Шайба 16
16 — Шайба 12ОТ 65Г 09 12
17 3011 Гайка 10
18 50-55-108СП Опора крыши 1
19 — Болт М10×25.58.019 12
20 31308 Шайба 32
21 24-55-145 Крючок 2
22 700-40-3727 Амортизатор I
23 50 55-142СП Крыша 1
24 50-55-144СП Шарнир 2
25 700-40-3726 Амортизатор 2
26 24-55-111СП Створка 1
27 — Болт М10×25.58.019 14
28 — Шайба 24Т 65Г 09 4
29 — Болт М24×60.109.40×019 14
30 50-55-141СП Боковина 1
31 24-55-135СП Упор 1
32 24-55-106СП Труба 1
33 24-55-107СП Решетка 1
34 — Шайба 8Т 65Г 09 4
35 — Болт М8×16.58.019 4
36 24-55-122СП Чехол боковины 1
37 24-55-125 Крючок 2
38 50-55-12 Крючок 1
39 50-55-111 Скоба 1
40 24-55-97 Кронштейн 1
41 — Болт М12×30.58.019 4
42 700-40-55,65 Пистон 8



...

...
