Каток с балансиром ДЭТ-250



Поделиться

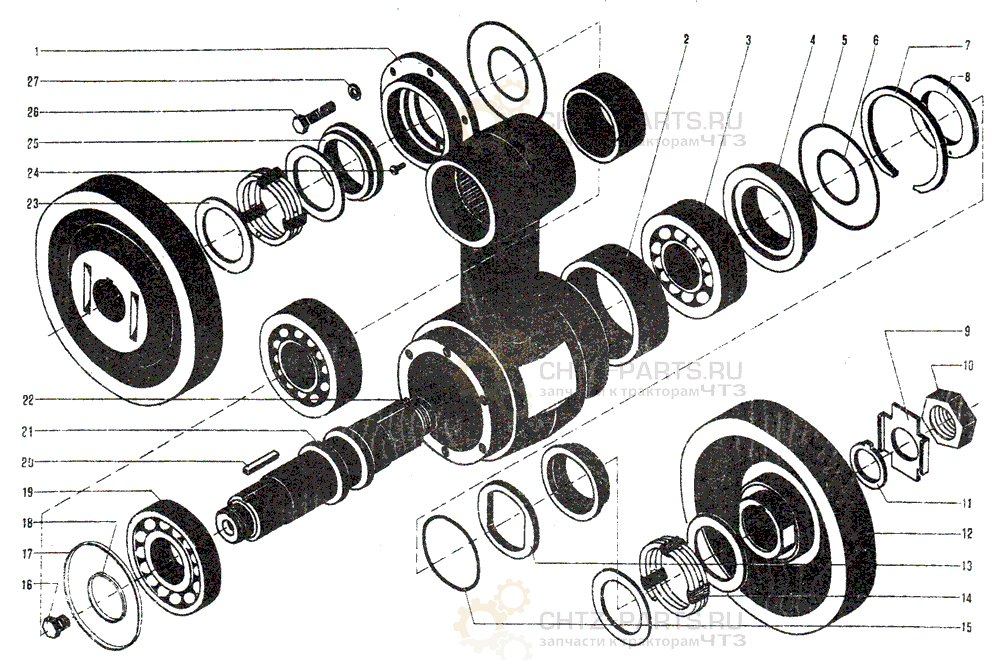

748-21-112СП Каток с балансиром ДЭТ-250
Поз. Обозначение Наименование Кол-во Масса
1 748-21-127 Крышка 1 3,0
2 748-21-76 Втулка дистанционная 1 0,8
3 ГОСТ 8328—75 Подшипник 32616М 2
4 748-21-128 Крышка 1 1,65
5 748-21-75 Кольцо уплотнительное 2 0,008
6 748-21-6 Кольцо уплотнительное 2 0,015
7 748-21-194 Кольцо 1A170 1 0,12
8 748 21-129 Кольцо 2 0,41
9 700-31-440 Шайба стопорная 2 0,11
10 700-30-177 Гайка 2 0,7
11 748-21-73 Кольцо уплотнительное 2 0,006
12 748-21-130СП Каток 2 24,8
13 748-21-130 Шайба 2 0,28
14 748-21-131СП Пружина 2 0,22
15 700-40 4451 Кольцо уплотнительное 2 0,017
16 Пробка MK 16.35.089 12 0,0369
17 700-40-52 Кольцо 1 0,1
18 700 40-50 Кольцо 1 0,06
19 ГОСТ 8338—75 Подшипник 30316 1
20 ГОСТ 23360—78 Шпонка 2-10×8×40 2
21 748-21-80 Ось катка 1 12,1
22 748-21-155СП Балансир 1 54,67
23 748-21-133 Кольцо 1 0,02
24 748-21-74 Штифт 2 0,001
25 748-21-131 Манжета 2 0,05
26 700-28-2424 Болт 6 0,061
27 ГОСТ 6402—70 Шайба 14 ОТ 65Г 06 6



...

...
