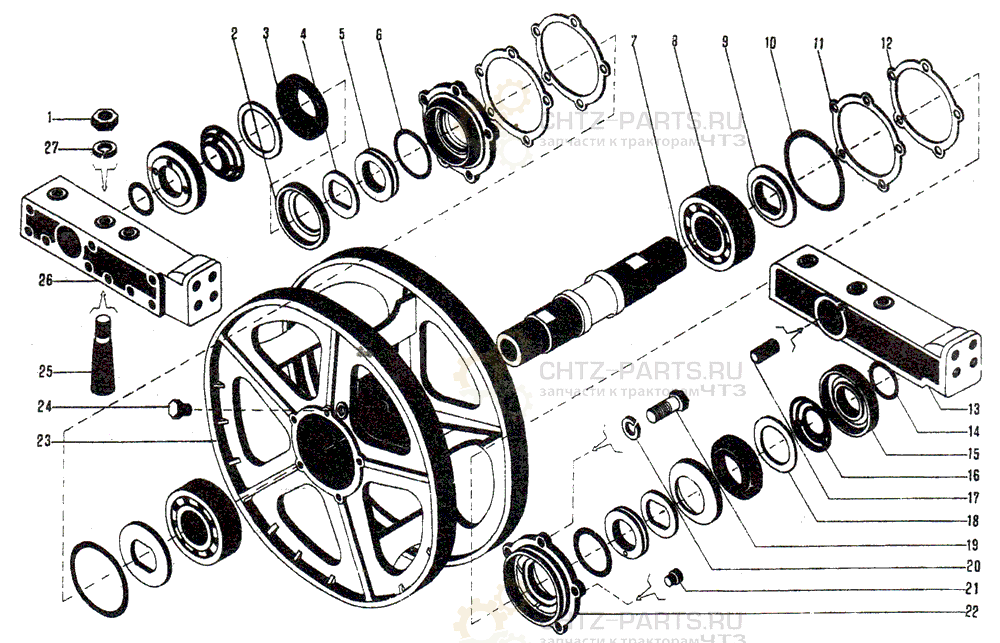

Колесо направляющее ДЭТ-250
Поз. | Обозначение | Наименование | Кол-во | Масса |
1 | ГОСТ 5927—70 | Гайка M20×1,5.6.019 | 2 | |
2 | 748-31-6 | Кожух | 2 | 0,3 |
3 | 748-31-106СП | Манжета | 2 | 0,107 |
4 | 748-31-67 | Шайба | 2 | 0,4 |
5 | 748-31-5 | Кольцо | 2 | 0,4 |
6 | 748-34-26 | Кольцо уплотнительное | 2 | 0,007 |
7 | 748-31-1 | Ось | 1 | 27,4 |
8 | ГОСТ 8328—75 | Подшипник 42620 | 2 | |
9 | 748-31-4 | Шайба | 2 | 1.5 |
10 | 712-19-214 | Кольцо уплотнительное | 2 | 0,019 |
11 | 748-31-35 | Прокладка | 2 max | 0,05 |
12 | 748-31-36 | Прокладка | 8 max | 0,034 |
13 | 748-31-8 | Ползун левый | 1 | 31,75 |
14 | 40779 | Кольцо уплотнительное | 2 | 0,007 |
15 | 748-31-7 | Крышка | 2 | 1,87 |
16 | 748-31-123СП | Пружина | 2 | 0,28 |
17 | 700-32-157 | Штифт цилиндрический | 2 | 0,0!3 |
18 | 748-31-64 | Шайба | 2 | 0,065 |
19 | 2831 | Болт М16×1,5×50 | 10 | |
20 | ГOCT 6402—70 | Шайба 16 ОТ 65Г 06 | 10 | |
21 | 748-31-30 | Штифт | 2 | 0,002 |
22 | 748-31-29 | Крышка упорная | 2 | 6,9 |
23 | 748-31-103СП | Колесо направляющее | 1 | 194,6 |
24 | — | Пробка МК16.35.089 | 2 | |
25 | 748-31-3 | Стопор оси | 2 | 0,55 |
26 | 748-31-9 | Ползун правый | I | 31,75 |
27 | ГОСТ 6402—70 | Шайба 20 ОТ 65Г 06 | 2 |
