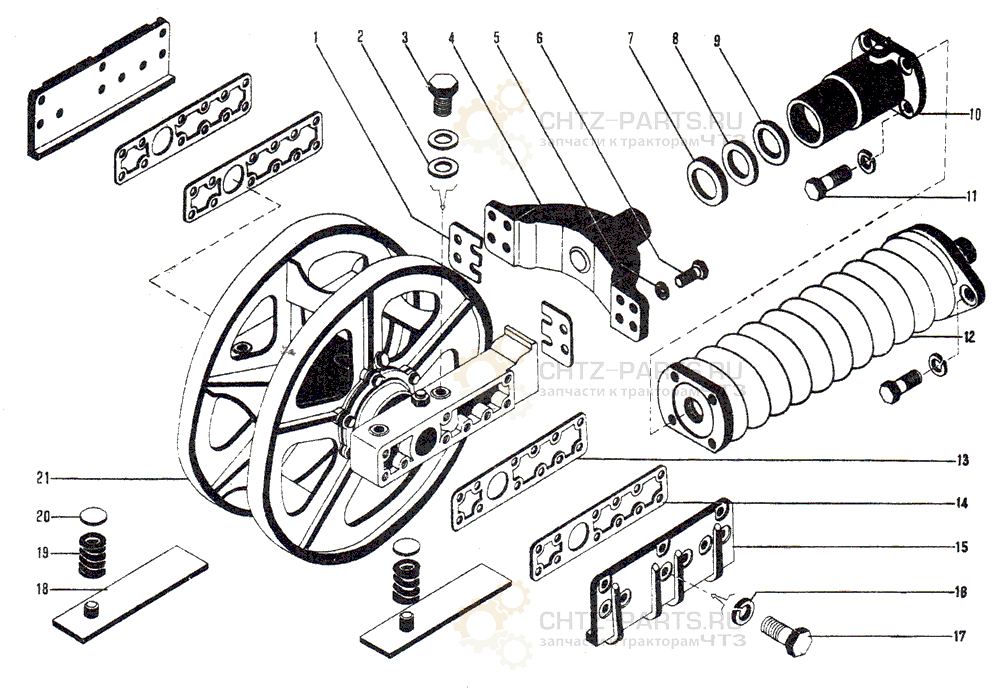

748-31-107СП Колесо направляющее с натяжным механизмом ДЭТ-250
Поз. Обозначение Наименование Кол-во Масса
1 748-31-138 Прокладка 6 0,012
2 ГОСТ 11371—78 Шайба 20 8
3 700-28-2292 Болт 4 0,146
4 748-31-150СП Коромысло 1 46,8
5 ГОСТ 6402—70 Шайба 24T 65Г 06 14
6 700-28-199 Болт 10 0.27
7 748-31-83 Обойма сальника 1 0,29
8 748-31-84 Сальник 1 0,027
9 748-31-85 Сальник 1 0,022
10 748-31-151СП Механизм натяжения 1 29,83
11 700-28-376 Болт 4 0.24
12 748-31-152СП Звено сдающее 1 220,56
13 748-31-152 Прокладка 5 max 0,05
14 748-31-153 Прокладка 5 max 0,013
15 748-31-12 Захват 2 13,5
16 ГОСТ 6402—70 Шайба 20 ОТ 65Г 09 16
17 700-28-2293 Болт 18 0,157
18 748-31-137СП Планка 2 2,39
19 700-38-443 Пружина 4 0,52
20 748-31-34 Шайба 4 0,1
21 748-31-147СП 1 Колесо направляющее 1 355,62
1 Для запчастей заказывать комплект 748-31-161СП.
