Рама трактора ДЭТ-250  ↓

Рама трактора ДЭТ-250



Рама трактора ДЭТ-250
Поделиться

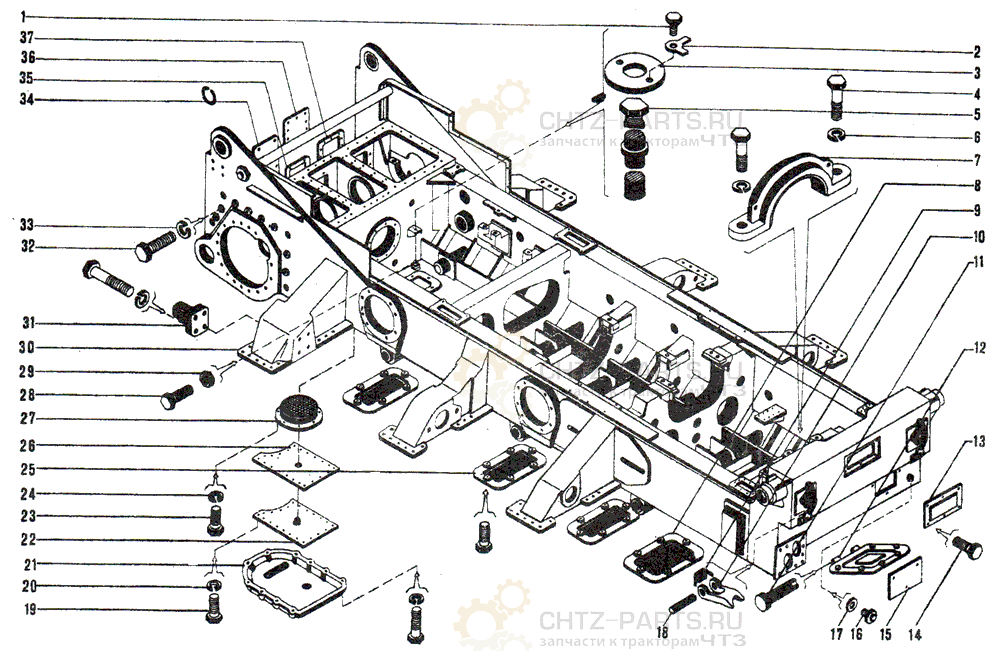

748-20-19СП Рама трактора ДЭТ-250
Поз. Обозначение Наименование Кол-во Масса
1 ГОСТ 7798—70 Болт М6×20.46.019 4
2 700-31-2490 Шайба 2 0,002
3 748-20-528 Фланец 2 0.18
4 700-28-2345 Болт 8
5 748-20-232СП Ручка 2 1,05
6 ГОСТ 6402—70 Шайба 20 ОТ 65Г 09 8
7 748-20-44 Бугель 1 3,2
8 748-20-312СП Крышка 1 15
9 700-38-2795 Пружина 2 0,05
10 272-50-458 Защелка 2 0,35
11 748-20-518 Ось 2 0,58
12 748-20-229СП Крышка 1 20,8
13 748-20-340СП Крышка 1 7,9
14 ГОСТ 7796—70 Болт М10×25.46.019 44
15 748-20-339СП Крышка 2 4,12
16 700-37-2242 Пробка 7 0,12
17 700-40-260-19 Прокладка 7 0,0013
18 748-20-1024 Валик 2 0,08
19 ГОСТ 7796—70 Болт М10×30.46.019 20
20 ГОСТ 6402—70 Шайба 10 ОТ 65Г 06 20
21 748-20-618 Крышка 1 16,5
22 748-20-342СП Крышка 1 6,2
23 ГОСТ 7796—70 Болт М8×16.46.019 8
24 ГОСТ 6402—70 Шайба 8T 65Г 06 8
25 748-20-313СП Крышка 4 13,4
26 748-20-891 Прокладка 1 0,012
27 748-20-327СП Сетка 1 0,382
28 ГОСТ 1481—75 Винт М8×20.66 2
29 ГОСТ 5915—70 Гайка М8.6.019 1
30 748-20-344СП Рама 1 5231
31 748-20-933 Очиститель 2 6,8
32 700-28-2312 Болт 18 0,56
33 ГОСТ 6402—70 Шайба 30HT 65Г 09 18
34 748-20-294 Крышка 2 3,95
35 748-20-296 Прокладка 2 0,0243
36 748-20-247СП Крышка 1 3,9
37 748-20-297 Прокладка 1 0,02
