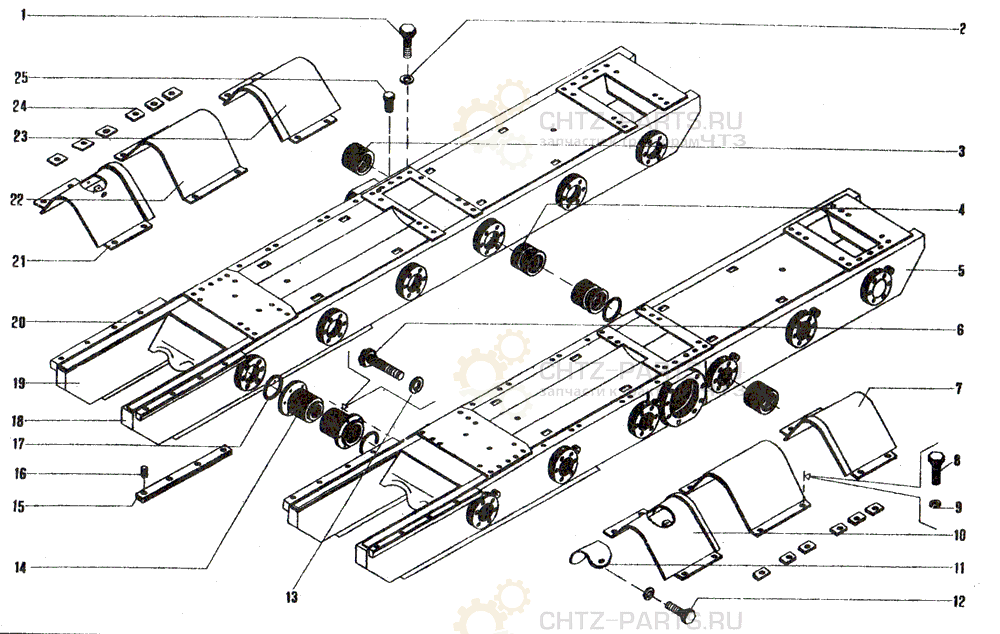

748-11-3СП Рамы тележек ДЭТ-250
Поз. Обозначение Наименование Кол-во Масса
1 700-28-199 Болт 70 0,272
2 ГОСТ 6402—70 Шайба 24Т 65Г 06 70
3 748-21-29 Втулка I 2,31
4 748-21-41 Втулка 1 2,29
5 748-11-213СП Рама тележки 1 791,1
6 ГОСТ 7796—70 Болт М10×35.46.019 72
7 748-11-166СП Кожух 1 10,5
8 700-28-2173 Болт М12×1,25×35 24 0,0426
9 ГОСТ 6402-70 Шайба 12 ОТ 65Г 09 28
10 748-11-198СП Кожух 1 9,8
11 748-11-231 Крышка 2 0,42
12 ГОСТ 7796—70 Болт Ml2×25.46 4
13 ГОСТ 6402—70 Шайба 10 ОТ 65Г 09 4
14 748-11-135СП Труба 12 4.2
15 748-11-27 Накладка 2 1.5
16 700 32-116 Штифт 8 0,035
17 748-34-26 Кольцо уплотнительное 12 0,007
18 748 11 16 Направляющая левая 1 8,9
19 748-11-214СП Рама тележки 1 791,1
20 748-11-5 Направляющая правая 1 8,9
21 748-11-199СП Кожух 1 9,8
22 748-11-177 Кожух 2 10,0
23 748-11-167СП Кожух 1 10,5
24 700-31-2553 Шайба 24 0,025
25 748-11-230 Штифт 6 0,306
