Ведомая передача ДЭТ-250



Поделиться

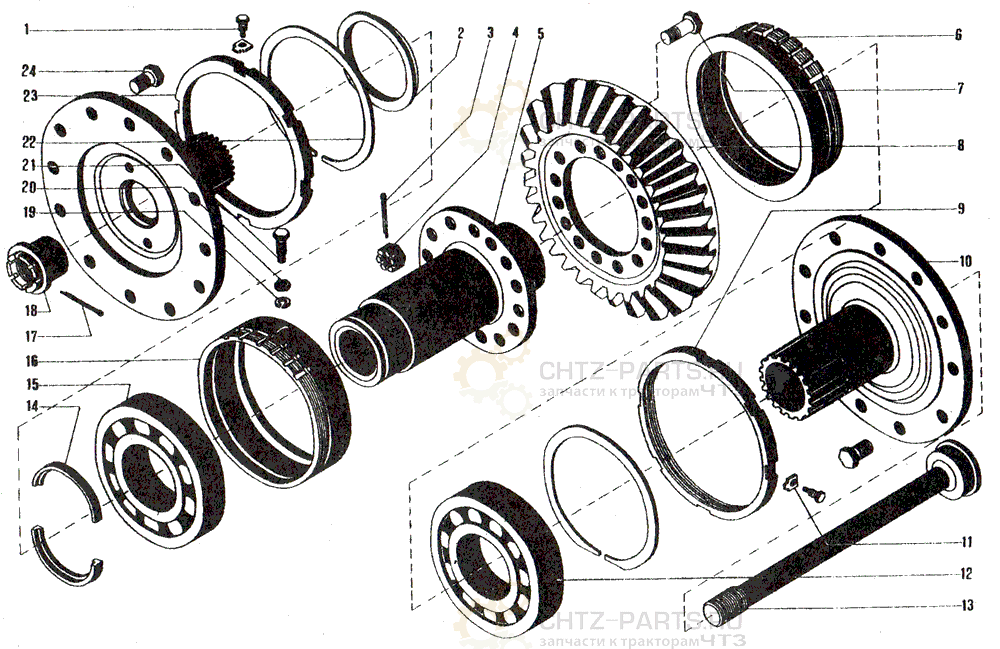

748-12-2СП Главная передача (ведомая) ДЭТ-250
Поз. Обозначение Наименование Кол-во Масса
1 700-35-2160 Винт опорный 2 0,006
2 748-16-130 Кольцо замковое 1 0,53
3 ГОСТ 397—79 Шплинт 4×32 15
4 700-30-2328 Гайка 15 0,038
5 748-16-75 Ступица 1 20,22
6 748-16-77 Стакан 1 3,5 j
7 748-16-93 Болт 15 0,15
8 748-16-74 2 Шестерня коническая 1 23,5
9 748-16-52 Гайка кольцевая 1 1,5
10 748-16-78 Фланец 2 12,3
11 700-31-544 Шайба отгибная 2 0,002
12 ГОСТ 8328—75 Подшипник 32322М i
13 748-16-80 Болт стяжной 1 3,87
14 748-16-129 Кольцо разрезное 2 0,310
15 ГОСТ 8338—75 Подшипник 322 1
16 748-16-76 Стакан 1 4,5
17 ГОСТ 397—79 Шплинт 5×70 1
18 748-16-79 Гайка 1 0,75
19 ГОСТ 6402—70 Шайба 12 ОТ 65Г 09 1
20 ГОСТ 5927—70 Гайка М12.6 1
21 ГОСТ 1481—75 Винт М12×50.66 1
22 700-39-58 Кольцо стопорное 2 0,165
23 748-16-51 Гайка кольцевая 1 1,5
24 700-28-315 Болт 24 0,085
2 Заказывать комплект 748-16-сб.152.
